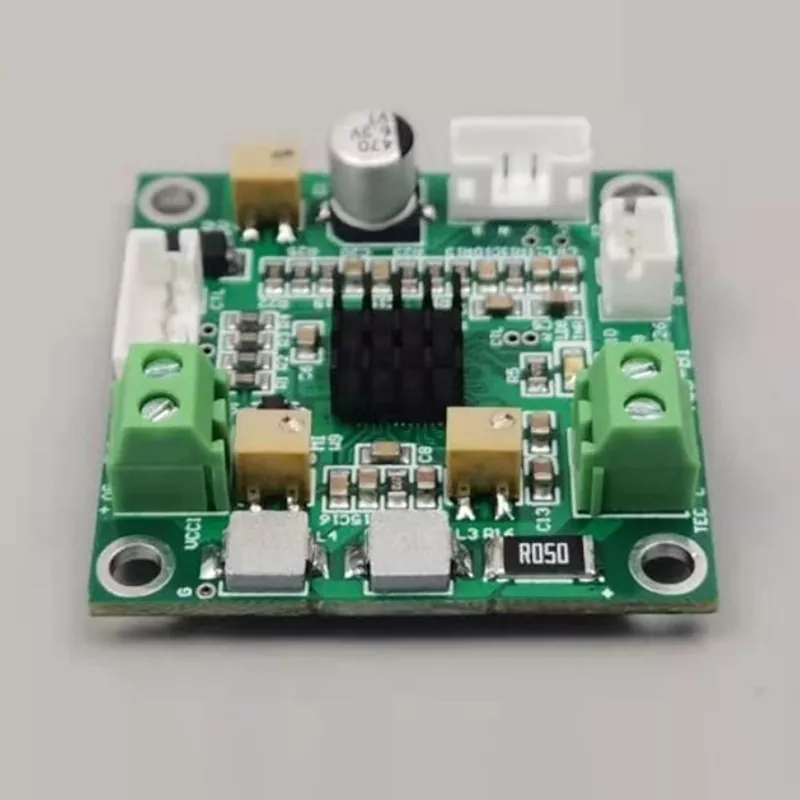

Regulator temperature ATC-M1 s kratkocikličnim PID

X-Meritan razvija termoelektrične materiale, hladilnike, NTC komponente in regulatorje temperature za polprevodniško toplotno upravljanje. Regulator temperature ATC-M1 s kratkocikličnim PID združuje kompaktno 34 mm x 20 mm ploščo s kratkocikličnim PID nadzorom, 10K NTC temperaturno povratno informacijo in TEC izhodnim nadzorom za mikro objekte z nizko toplotno vztrajnostjo. Deluje na 3,0 V–5,0 V DC, podpira privzeto temperaturno območje od +10 do +40 stopinj C in ima tovarniško privzeto nastavljeno temperaturo 25 stopinj C. Temperaturo je mogoče prilagoditi s potenciometrom W9 ali analognim vhodom, z določeno stabilnostjo nadzora temperature 0,001 stopinje C.

Ključne značilnosti

PID krmiljenje s kratkim ciklom

Regulator temperature ATC-M1 s kratkocikličnim PID uporablja povratni pristop kratkocikličnega PID, zasnovan za mikro objekte z nizko toplotno vztrajnostjo. Pogosti korektivni ukrepi pomagajo krmilniku, da se odzove na spremembe toplotnega stanja nadzorovanega objekta, ne da bi se zanašal na večji toplotni odziv, povezan z običajnimi sistemi.

Kompaktna struktura plošče

Z merami le 34 mm x 20 mm in skupno višino 15,5 mm je ATC-M1 primeren za kompaktne sklope za termično krmiljenje. Njegova majhna oblika je še posebej pomembna za miniaturne optične, zaznavne in elektronske strukture, kjer je razpoložljivi notranji prostor omejen.

Nadzor izhoda TEC

Krmilnik je zasnovan za delo s termoelektričnimi hladilnimi komponentami. Njegov največji tok TEC je 2,5 A, medtem ko je največja napetost TEC 4,3 V pri napajanju 5 V ali 2,5 V pri napajanju 3,3 V. Te določene omejitve zagotavljajo jasno osnovo za ujemanje krmilnika s pripadajočim sistemom TEC.

Temperaturna povratna informacija

Za merjenje temperature in povratne informacije se uporablja senzor 10K NTC. Navedena stabilnost nadzora temperature je 0,001 stopinje C, kar zagotavlja natančnost, potrebno za aplikacije, kjer lahko majhne temperaturne razlike vplivajo na stanje delovanja temperaturno občutljivih komponent.

Tehnični podatki

Primerjava oblikovanja

Področja uporabe

1. Fotonika: X-Meritan identificira aplikacije fotonike, vključno s hlajenjem detektorja. Kompaktna struktura krmilnika in funkcija temperaturne povratne informacije zagotavljata ustrezen krmilni element za majhne termoelektrične hladilne sklope.

2. Telekomunikacije: Področje uporabe podjetja vključuje termično stabilizacijo in hlajenje telekomunikacijskih komponent. Natančno regulacijo temperature je mogoče vključiti v kompaktne arhitekture za upravljanje toplote.

3. Medicinska oprema: X-Meritan navaja ojačevalce PCR in aplikacije, povezane s temperaturo, v medicini. Nadzor temperature je pomemben del sistemov, kjer so pogoji delovanja odvisni od nadzorovanih toplotnih okolij.

4. Zaznavanje v vesolju: Aplikacije podjetja v vesolju vključujejo senzorje za zaznavanje ledu, senzorje toplotnega toka in IR senzorje. Kompaktne komponente za toplotno krmiljenje so lahko del temperaturno občutljivih sistemov zaznavanja.

5. Avtomobilska elektronika: X-Meritan identificira tudi toplotno stabilizacijo za LiDAR, AR in detektorje, s čimer razširja pomembnost kompaktnega termoelektričnega nadzora na avtomobilske in elektronske aplikacije zaznavanja. Regulator temperature ATC-M1 s kratkocikličnim PID se lahko upošteva za kompaktne arhitekture toplotnega upravljanja, kjer ima nadzorovani objekt majhno toplotno maso.

Sistemska integracija

1. Električne meje TEC: Temperaturni regulator ATC-M1 s kratkocikličnim PID deluje znotraj določenih najvišjih vrednosti napetosti in toka.

2. Temperaturna povratna informacija: 10K NTC vhod zagotavlja povratno temperaturno pot za nadzorni sistem.

3. Temperaturno območje: Privzeto območje nadzora temperature je od +10 do +40 stopinj C, s tovarniško privzeto nastavljeno temperaturo 25 stopinj C.

4. Izhodne nastavitve: Tovarniško privzeta največja izhodna napetost je 2,0 V, medtem ko je tovarniško privzeti največji izhodni tok 1,0 A.

5. Metoda prilagajanja: Prilagoditev temperature je mogoče izvesti s potenciometrom W9, podprt pa je tudi analogni temperaturni vhod.

6. Konfiguracija izdelka: Za aplikacije, ki zahtevajo drugačno konfiguracijo, X-Meritan navaja, da je izdelke mogoče izdelati v skladu z risbami ali vzorci. Storitveni proces vključuje komunikacijo v zgodnji fazi, potrditev vzorca in proizvodnjo po potrditvi.

Zmogljivost X-Meritan

ATC-M1 je del portfelja termoelektrične tehnologije podjetja X-Meritan, ki zajema termoelektrične materiale, termoelektrične hladilnike, sklope TEC, komponente NTC in regulatorje temperature. Ta struktura izdelka povezuje ploščo za nadzor temperature s termoelektričnimi komponentami in zaznavalnimi elementi, ki se uporabljajo v kompaktnih sistemih za upravljanje toplote.

Celotna termoelektrična tehnološka veriga

Zmogljivosti X-Meritana zajemajo razvoj termoelektričnih materialov, prilagajanje osnovnih komponent in načrtovanje rešitev za odvajanje toplote. Za ATC-M1 je ta tehnični obseg neposredno povezan z nadzorom izhoda TEC, temperaturno povratno informacijo NTC in zahtevami glede toplotnega upravljanja kompaktnih elektronskih in optičnih sklopov.

5 glavnih področij uporabe

X-Meritan poroča o aplikacijah na petih glavnih področjih: komunikacije z optičnimi vlakni, industrijska medicinska oprema, pametna avtomobilska elektronika, potrošniška elektronika in raziskovalne ustanove. Ta področja uporabe zagotavljajo ustrezno tehnično ozadje za ATC-M1, zlasti tam, kjer so potrebni kompaktno termoelektrično hlajenje in nadzorovane delovne temperature.

Sodelovanje s podjetjem Fortune 500

X-Meritan navaja, da sodeluje s podjetji Fortune 500 in več nacionalnimi ključnimi laboratoriji. Te izkušnje so pomembne za razvoj in uporabo termoelektričnih komponent in tehnologij za nadzor temperature, ki se uporabljajo v specializiranih elektronskih sistemih in sistemih za upravljanje toplote.

Več proizvodnih procesov

Proizvodna oprema, ki jo je navedel X-Meritan, vključuje peči za potapljanje kositra, vibracijske nihajne stroje za kalupe, varilne stroje, pečice, razdelilne stroje, avtomatske zapiralne stroje, opremo za ponovno spajkanje in popolnoma avtomatske tiskarske stroje. Ti proizvodni procesi podpirajo proizvodnjo komponent, povezanih s termoelektriko, in elektronskih izdelkov za nadzor temperature.

55 % distribucija evropskega trga

X-Meritan poroča, da Evropa predstavlja 55 % njegove mednarodne tržne distribucije, medtem ko Severna Amerika predstavlja 15 %, Jugovzhodna Azija 15 % in drugi trgi 15 %. Mednarodno ozadje uporabe podpira izkušnje podjetja pri dobavi termoelektričnih izdelkov in izdelkov za upravljanje temperature za različna tehnična okolja.

6. Integrirana podpora za toplotno rešitev

Poleg posameznih komponent za nadzor temperature nudi X-Meritan rešitev za načrtovanje rešitev za odvajanje toplote in podporo pri izbiri izdelkov. To omogoča, da se regulator temperature ATC-M1 s kratkocikličnim PID upošteva skupaj z ustreznim termoelektričnim hladilnikom, komponento NTC in zahtevami glede toplotnega upravljanja, ne pa kot izolirana nadzorna plošča.

pogosta vprašanja

V: Kakšno vrsto temperaturnega tipala uporablja ATC-M1?

O: Za merjenje temperature in povratne informacije uporablja temperaturni senzor 10K NTC.

V: Kakšna je stabilnost nadzora temperature?

O: Določena stabilnost nadzora temperature je 0,001 stopinje C.

V: Kakšen je največji tok TEC?

O: Največji tok TEC je 2,5 A.

V: Kakšna je velikost krmilnika?

O: Regulator temperature ATC-M1 s kratkocikličnim PID ima dimenzije plošče 34 mm x 20 mm s skupno višino 15,5 mm.

V: Kakšna je privzeta nastavitev temperature?

O: Tovarniško privzeta nastavljena temperatura je 25 stopinj C, s privzetim nadzornim območjem od +10 do +40 stopinj C.

V: Ali lahko X-Meritan razvije izdelke po risbah ali vzorcih?

O: Da. X-Meritan navaja, da lahko izdeluje izdelke po risbah ali vzorcih, s potrditvijo vzorca pred proizvodnjo.
