Sistem LiDAR na avtonomnem vozilu ali enoti obcestnega senzorja mora delovati zanesljivo v temperaturnem območju, ki lahko sega od -40 °C pozimi do +85 °C na neposrednem poletnem soncu. V notranjosti ohišja so laserske diode, fotodetektorji in optične komponente občutljive na temperaturo. Premik le za nekaj stopinj lahko spremeni valovno dolžino emisije laserja, zmanjša razmerje med signalom in šumom detektorja in popači optično poravnavo. Rezultat je poslabšanje natančnosti dosega in kakovosti oblaka točk. Za inženirja nabave, ki določa komponente za upravljanje toplote, ni vprašanje, ali je nadzor temperature potreben, ampak katera tehnologija ga lahko zagotovi v okviru omejitev glede velikosti, moči in zanesljivosti sistema LiDAR.Termoelektrični hladilnikiso se izkazale kot prednostna rešitev za številne od teh izzivov.
Ta priročnik je napisan za kupce in načrtovalce, ki morajo razumeti, kako termoelektrični hladilniki obravnavajo izzive nadzora temperature v sistemih LiDAR. Pokrivali bomo posebne toplotne izzive v LiDAR, princip delovanja termoelektričnih hladilnikov, ključne specifikacije za ocenjevanje, vidike integracije in merila za izbiro dobavitelja. Zagotovili bomo tudi podrobne parametre izdelka iz naše tovarne naFuzhou X-Meritan Technology Co., Ltd.Ne glede na to, ali razvijate sistem LiDAR za avtomobilske, industrijske ali kartografske aplikacije, vam bo ta vodnik pomagal izbrati pravi termoelektrični hladilnik za vaše zahteve glede toplotnega upravljanja.
Sistemi LiDAR predstavljajo edinstven niz toplotnih izzivov, ki se razlikujejo od tistih pri drugih elektronskih sistemih. Prvi izziv je občutljivost laserske diode. Emisijska valovna dolžina laserske diode se spreminja s temperaturo s hitrostjo približno 0,3 nm/°C. Pri sistemu LiDAR, ki uporablja ozkopasovne optične filtre ali zaznavanje, občutljivo na valovno dolžino, lahko ta zamik povzroči neusklajenost med valovno dolžino laserja in prepustnim pasom filtra, kar zmanjša moč signala in obseg zaznavanja. Drugi izziv je toplotni šum fotodetektorja. Temni tok in moč ekvivalenta šuma detektorja naraščata s temperaturo, kar poslabša razmerje med signalom in šumom ter natančnost merjenja razdalje. Tretji izziv je toplotna razteznost optične mize. Optične komponente so nameščene na skupni mizi in če se miza razširi ali skrči s temperaturo, se lahko poravnava laserja, detektorja in skenirne optike premakne, kar povzroči napake pri usmerjanju. Spodnja tabela povzema te izzive in njihove učinke.
| Izziv | Vir | Vpliv na delovanje LiDAR |
| Premik laserske valovne dolžine | Temperaturni koeficient laserske diode | Zmanjšana moč signala, izguba dosega |
| Povečanje šuma detektorja | Toplotni šum v fotodetektorju | Nižji SNR, zmanjšana natančnost |
| Optična razširitev mize | Toplotno raztezanje montažnih materialov | Neusklajenost, napake pri kazanju |
| Ekstremne temperature okolja | Delovno okolje | Napaka sistema ali poslabšana zmogljivost |
| Gostota odvajanja toplote | Kompaktno ohišje | Lokalizirane vroče točke, toplotni gradienti |
V Fuzhou X-Meritan Technology Co., Ltd. naša tovarna proizvaja termoelektrične hladilnike, ki so posebej zasnovani za reševanje teh izzivov. Razumemo toplotne zahteve sistemov LiDAR in sodelujemo z našimi strankami pri izbiri pravega hladilnika za njihovo specifično moč laserja, vrsto detektorja in okoljske pogoje.
Termoelektrični hladilnik je polprevodniška toplotna črpalka, ki uporablja Peltierjev učinek za prenos toplote z ene strani naprave na drugo ob uporabi enosmernega toka. Naprava je sestavljena iz niza polprevodniških kroglic, običajno bizmutovega telurida, stisnjenih med dva keramična substrata. Ko tok teče, ena stran postane hladna (hladna stran), druga pa postane vroča (vroča stran). Toplota se absorbira na hladni strani in sprosti na vroči strani, kjer jo odvaja hladilno telo. Obračanje toka obrne smer prenosa toplote, kar omogoča uporabo iste naprave za hlajenje in ogrevanje. Ta dvosmerni nadzor je ključna prednost za sisteme LiDAR, ki morajo delovati v vročem in hladnem okolju. Spodnja tabela primerja termoelektrične hladilnike z drugimi hladilnimi tehnologijami.
| tehnologija | Hlajenje/ogrevanje | Velikost | Natančnost | Zanesljivost | Hrup/Vibracije |
| Termoelektrični hladilnik | Oba | Kompakten | Visoka (+/- 0,1°C) | Visoka (trdno stanje) | Noben |
| Na osnovi kompresorja | Oba | Velik | Zmerno | Zmerno (gibljivi deli) | visoko |
| Temelji na oboževalcih | Samo hlajenje | Zmerno | Nizka | Zmerno (obraba ležajev) | Zmerno |
| Toplotna cev | Samo hlajenje | Kompakten | Nizka | visoko | Noben |
V naši tovarni oblikujemo naše termoelektrične hladilnike za zahtevne zahteve sistemov LiDAR. Uporabljamo visoko zmogljive pelete bizmutovega telurida in napredne keramične podlage za doseganje visoke hladilne zmogljivosti v kompaktnem odtisu. Naši hladilniki so na voljo z integriranimi temperaturnimi senzorji in krmilno elektroniko, kar omogoča natančno temperaturno stabilizacijo laserske diode in detektorja.
Pri izbiri termoelektričnega hladilnika za sistem LiDAR morajo kupci oceniti več ključnih specifikacij. Hladilna zmogljivost (Qc) določa, koliko toplote lahko hladilnik odvede pri določeni temperaturni razliki. Za aplikacije LiDAR mora biti hladilna zmogljivost zadostna za obvladovanje toplotne obremenitve laserske diode, detektorja in drugih komponent, ki proizvajajo toploto. Največja temperaturna razlika (ΔTmax) določa največjo temperaturno razliko, ki jo hladilnik lahko doseže med hladno in vročo stranjo. Ocene toka in napetosti določajo zahteve za napajanje. Odtis in debelina določata integracijske omejitve. Koeficient učinkovitosti (COP) določa učinkovitost hladilnika. Spodnja tabela povzema te specifikacije.
| Specifikacija | Tipičen obseg za LiDAR | Pomembnost |
| Hladilna zmogljivost (Qc) | 5 W - 50 W | Mora preseči skupno toplotno obremenitev |
| Največja temperaturna razlika (ΔTmax) | 65°C - 75°C | Določa zmogljivost hlajenja |
| Trenutni (Imax) | 2 A - 8 A | Določa napajanje |
| Napetost (Vmax) | 5 V - 24 V | Določa napajanje |
| Odtis | 10 x 10 mm do 40 x 40 mm | Določa integracijo |
| Debelina | 2 mm - 6 mm | Določa integracijo |
| Koeficient učinkovitosti (COP) | 0,3 - 0,6 | Določa energijsko učinkovitost |
Naša tovarna Fuzhou X-Meritan Technology Co., Ltd. ponuja vrsto termoelektričnih hladilnikov z različnimi hladilnimi zmogljivostmi, odtisi in nazivnimi napetostmi. Našim strankam lahko pomagamo izbrati pravi hladilnik za njihove specifične toplotne zahteve LiDAR. Naša inženirska ekipa lahko zagotovi tudi toplotno simulacijo in načrtovalsko podporo za zagotovitev, da je hladilnik pravilno integriran v ohišje LiDAR.
Delovanje termoelektričnega hladilnika v sistemu LiDAR ni odvisno le od samega hladilnika, temveč tudi od tega, kako je integriran. Na uspešnost lahko vpliva več dejavnikov. Prvi je toplotni vmesnik med hladilnikom in lasersko diodo ali detektorjem. Slab toplotni vmesnik, kot je suh spoj ali neravna površina, lahko poveča toplotni upor in zmanjša učinkovitost hlajenja. Drugi je dizajn hladilnika. Vroča stran hladilnika mora biti sposobna odvajati toploto v okolico. Če je hladilnik premajhen ali je pretok zraka nezadosten, se bo temperatura vroče strani dvignila, kar bo zmanjšalo hladilno zmogljivost in potencialno pregrelo hladilnik. Tretja je toplotna izolacija hladne strani. Hladna stran mora biti izolirana od okolja, da se prepreči uhajanje toplote, ki bi zmanjšalo učinkovitost hlajenja. Spodnja tabela povzema te dejavnike integracije.
| Integracijski faktor | Vpliv na uspešnost | Ublažitev |
| Material toplotnega vmesnika | Slab vmesnik poveča toplotno odpornost | Uporabite toplotno pasto ali blazinice z visoko prevodnostjo |
| Oblikovanje hladilnika | Neustrezen hladilnik zmanjša zmogljivost hlajenja | Velikost hladilnika za največjo toplotno obremenitev |
| Pretok zraka | Slab pretok zraka poveča temperaturo vroče strani | Poskrbite za ustrezno prezračevanje ali prisilno prezračevanje |
| Izolacija hladne strani | Uhajanje toplote zmanjša učinkovitost hlajenja | Uporabite izolacijo okoli hladne strani |
| Kondenzacija | Na hladnih površinah se lahko tvori vlaga | Uporabite zaprto ohišje ali sušilno sredstvo |
V naši tovarni nudimo tehnično podporo za pomoč strankam pri integraciji termoelektričnega hladilnika v njihov sistem LiDAR. Priporočamo lahko materiale za toplotne vmesnike, dizajne hladilnikov in metode tesnjenja, ki zagotavljajo optimalno delovanje. Naš cilj je pomagati našim strankam doseči temperaturno stabilnost, ki jo zahteva njihov sistem LiDAR.
Ocenjevanje dobavitelja termoelektričnih hladilnikov za aplikacije LiDAR zahteva osredotočenost na zmogljivost toplotnega načrtovanja, kakovost izdelave, testiranje in podporo aplikaciji. Dobavitelj mora biti sposoben načrtovati in izdelovati hladilnike po zahtevanih specifikacijah, vključno s prilagojenimi odtisi in nazivnimi napetostmi. Kakovost izdelave mora biti dosledna, s strogimi tolerancami pri postavitvi peletov in ravnosti keramike. Dobavitelj mora vsak hladilnik preizkusiti glede hladilne zmogljivosti, ΔTmax in toka uhajanja. Dobavitelj mora zagotoviti podporo za aplikacije, vključno s toplotno simulacijo in navodili za integracijo. Spodnja tabela povzema ta ocenjevalna merila.
| Merilo ocenjevanja | Kaj iskati | Zakaj je pomembno |
| Zmogljivost termične zasnove | Dizajn po meri, toplotna simulacija | Zagotavlja optimalno delovanje za aplikacijo |
| Kakovost izdelave | Natančna namestitev peletov, keramična ravnost | Zagotavlja dosledno delovanje in zanesljivost |
| Testiranje | Hladilna zmogljivost, ΔTmax, uhajajoči tok | Zagotavlja, da hladilnik ustreza specifikacijam |
| Podpora za aplikacije | Integracijsko vodenje, toplotna simulacija | Pomaga doseči optimalno delovanje sistema |
V X-Meritanu naša tovarna že več kot desetletje proizvaja termoelektrične hladilnike. Imamo bogate izkušnje s toplotnim projektiranjem in proizvodnjo. Vsak hladilnik pred odpremo testiramo in strankam nudimo tehnično podporo. Vabimo vas, da nas ocenite glede na ta merila in nas obravnavate kot svojega partnerja za termoelektrične hladilnike LiDAR.

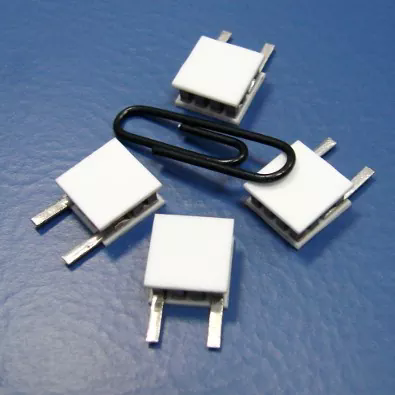

V spodnji tabeli so navedeni ključni parametri izdelka za naše termoelektrične hladilnike. Ti hladilniki so zasnovani za sisteme LiDAR in druge aplikacije za natančno upravljanje toplote. Naša tovarna lahko proizvaja tudi hladilnike po meri, ki ustrezajo posebnim zahtevam.
| Parameter | Razpon specifikacij | Opombe |
| Hladilna zmogljivost (Qc) | 5 W - 50 W | Pri ΔT = 0°C |
| Največja temperaturna razlika (ΔTmax) | 65°C - 75°C | Pri Qc = 0 W |
| Trenutni (Imax) | 2 A - 8 A | Izbrano za napajanje |
| Napetost (Vmax) | 5 V - 24 V | Izbrano za napajanje |
| Odtis | 10 x 10 mm do 40 x 40 mm | Na voljo velikosti po meri |
| Debelina | 2 mm - 6 mm | Izbrano za integracijo |
| Keramični material | Aluminijev oksid (Al2O3) | Standardno |
| Material za pelete | bizmutov telurid (Bi2Te3) | Visoka zmogljivost |
| Delovna temperatura | -40°C do +85°C | Izbrano za okolje |
| Možnosti integracije | Senzor, krmilna elektronika | Na voljo so možnosti po meri |
| MOQ | 100 kosov | Za velika naročila možen dogovor |
| Čas izvedbe | 2-4 tedne | Odvisno od količine in prilagoditve |
V naši tovarni izdelujemo naše termoelektrične hladilnike, ki izpolnjujejo te specifikacije in še več. Hladilno zmogljivost, odtis, napetost in možnosti integracije lahko prilagodimo vašim posebnim zahtevam. Naš sistem nadzora kakovosti vključuje pregled surovin, pregled med postopkom in končni pregled pred odpremo. Naš cilj je našim strankam zagotoviti visokokakovostne termoelektrične hladilnike, ki izpolnjujejo njihove potrebe po upravljanju toplote LiDAR.
Vprašanje 1: Ali lahko termoelektrični hladilnik hladi in ogreva sistem LiDAR?
Odgovor: Da, termoelektrični hladilnik lahko hladi in greje. Z zamenjavo polaritete enosmernega toka se obrne smer prenosa toplote. To omogoča, da isti hladilnik greje lasersko diodo v mrzlih okoljih in jo hladi v vročih okoljih. Ta dvosmerna zmogljivost je bistvena za sisteme LiDAR, ki morajo delovati v širokem temperaturnem območju. V podjetju Fuzhou X-Meritan Technology Co., Ltd. so naši hladilniki zasnovani za dvosmerno delovanje.
Vprašanje 2: Koliko energije porabi termoelektrični hladilnik v sistemu LiDAR?
Odgovor: Poraba energije je odvisna od hladilne zmogljivosti, temperaturne razlike in COP. Tipičen termoelektrični hladilnik za LiDAR lahko porabi od 5 do 20 vatov. COP je običajno od 0,3 do 0,6, kar pomeni, da za vsak vat odvedene toplote hladilnik porabi od 1,7 do 3,3 vata električne energije. Porabo energije je treba upoštevati v celotnem proračunu za moč sistema.
Vprašanje 3: Kakšna je tipična temperaturna stabilnost, ki jo je mogoče doseči s termoelektričnim hladilnikom?
Odgovor: S pravilno zasnovano krmilno zanko lahko termoelektrični hladilnik doseže temperaturno stabilnost +/- 0,1 °C ali več. Ta raven natančnosti je bistvena za sisteme LiDAR, ki zahtevajo stabilno valovno dolžino laserja in delovanje detektorja. Stabilnost je odvisna od kakovosti temperaturnega senzorja, krmilne elektronike in toplotne zasnove sistema.
Vprašanje 4: Ali je mogoče termoelektrične hladilnike uporabiti v avtomobilskih sistemih LiDAR?
Odgovor: Da, termoelektrični hladilniki se uporabljajo v avtomobilskih sistemih LiDAR. Izpolnjevati morajo avtomobilske zahteve glede vibracij, udarcev in temperaturnih ciklov. V naši tovarni ponujamo hladilnike, ki so testirani v skladu z avtomobilskimi standardi, vključno z vibracijami in toplotnimi udarci. Za avtomobilske aplikacije lahko ponudimo tudi kvalificirano krmilno elektroniko AEC-Q100.
Vprašanje 5: Kako izberem pravi termoelektrični hladilnik za svoj sistem LiDAR?
Odgovor: Če želite izbrati pravi termoelektrični hladilnik, morate določiti skupno toplotno obremenitev, zahtevano temperaturno razliko, razpoložljivo napajanje in integracijske omejitve. Naša ekipa inženirjev vam lahko pomaga izračunati te zahteve in izbrati optimalen hladilnik za vašo aplikacijo. Nudimo tudi podporo toplotne simulacije za preverjanje zasnove pred izdelavo prototipov.
Sistemi LiDAR predstavljajo znatne izzive pri nadzoru temperature, od premika valovne dolžine laserja in hrupa detektorja do optične neusklajenosti in ekstremnih razmer v okolju. Termoelektrični hladilniki rešujejo te izzive z natančnim, dvosmernim nadzorom temperature v trdnem stanju v kompaktnem in zanesljivem ohišju. Za inženirje nabave in oblikovalske ekipe je razumevanje toplotnih izzivov, specifikacij hladilne opreme in premislekov o integraciji bistveno za izbiro prave rešitve. Naša tovarna v Fuzhou X-Meritan Technology Co., Ltd. ima strokovno znanje in zmogljivosti za proizvodnjo termoelektričnih hladilnikov, ki izpolnjujejo zahtevne zahteve sistemov LiDAR. Tesno sodelujemo z našimi strankami, da izberemo pravi hladilnik in zagotovimo uspešno integracijo.
Ne glede na to, ali razvijate LiDAR za avtonomna vozila, industrijsko avtomatizacijo ali aplikacije za kartiranje, vas vabimo, da nas kontaktirate, da se pogovorimo o vaših zahtevah. Zagotovimo lahko vzorce, tehnične podatke in rešitve po meri. Zaradi naše zavezanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za razvijalce sistemov LiDAR po vsem svetu.
Še danes se obrnite na Fuzhou X-Meritan Technology Co., Ltdda bi razpravljali o vaših zahtevah glede termoelektričnega hladilnika LiDAR in odkrili, kako lahko naši izdelki zagotovijo toplotno stabilnost, ki jo potrebuje vaš sistem.
