NTC termistor za baterijo

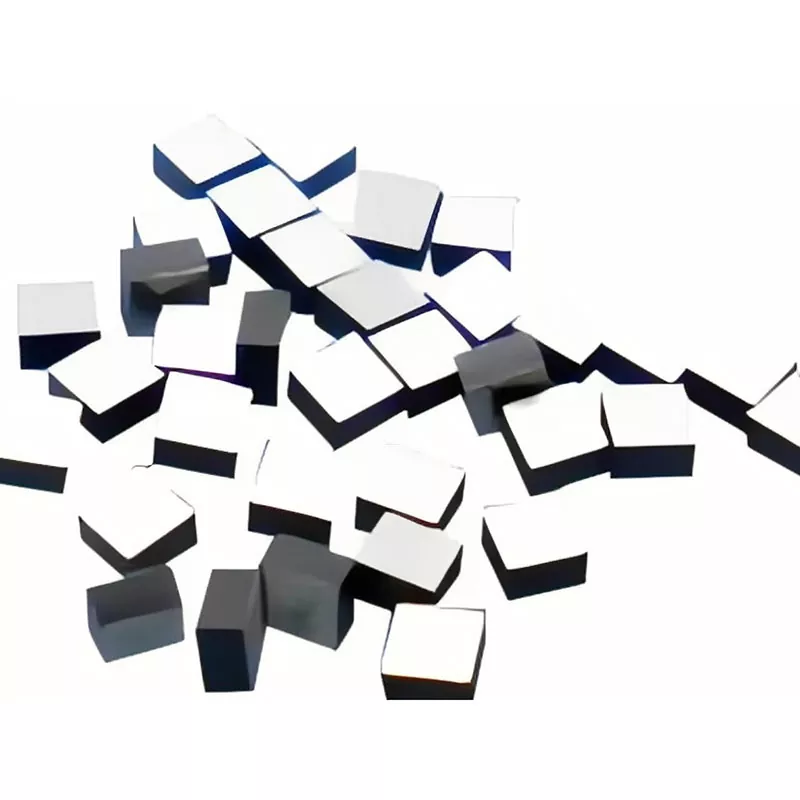

X-meritan NTC Thermistor for Battery Pack je zelo občutljiv senzor za merjenje temperature avtomobilskega razreda, posebej zasnovan za litij-ionske baterijske module, sisteme za shranjevanje energije (ESS) in industrijske arhitekture za upravljanje baterij (BMS). Ta kompaktni termistor, zasnovan za preprečevanje toplotnega uhajanja in optimizacijo učinkovitosti polnjenja baterije, zagotavlja hitro in natančno temperaturno povratno informacijo neposredno s površin celic in modulov.

Lastnosti izdelka

Visoka temperaturna občutljivost

NTC termistor za baterijski paket zaznava temperaturne spremembe prek negativnega temperaturnega koeficienta svojega senzorskega materiala. Ko temperatura narašča, se električni upor zmanjšuje, kar omogoča priključenemu nadzornemu vezju, da prepozna spremembe temperature baterije.

Možnosti več odpornosti in B-vrednosti

Različni sistemi za upravljanje baterij uporabljajo različne krivulje upora in temperature. X-Meritan ponuja običajno uporabljene vrednosti R25, kot so 10KΩ, 47KΩ in 100KΩ, skupaj z B-vrednostmi, vključno s 3435K, 3950K in 4100K. Specifikacije odpornosti po meri in B-vrednosti se lahko dobavijo v skladu z zahtevano krivuljo R-T.

Kompaktna senzorska struktura

Senzorski element je mogoče pakirati v konfiguracije, primerne za namestitev na ali blizu baterijskih celic in modulov. Kompaktne mere pomagajo postaviti temperaturni senzor blizu nadzorovanega vira toplote, ne da bi zasedel veliko prostora znotraj sklopa baterije.

Prilagodljiva mehanska konfiguracija

Dolžino kabla, konfiguracijo ohišja, razporeditev konektorjev in druge mehanske lastnosti je mogoče prilagoditi za različne strukture baterijskih paketov. To omogoča, da se senzorski sklop ujema z razpoložljivim položajem namestitve in električnim vmesnikom.

Širok razpon delovne temperature

Navedeno območje delovne temperature od -40 °C do +125 °C pokriva širok razpon pogojev delovanja baterije. Izbrani paket in konfiguracija zaznavanja se morata ujemati z dejansko temperaturno izpostavljenostjo aplikacije.

Električna izolacija

Izolacijska upornost med vodilno žico in ohišjem je večja od 100 MΩ. To zagotavlja električno izolacijo med senzorskim krogom in okoliško mehansko strukturo, ko je senzor pravilno nameščen.

Parametri izdelka

Možnosti namestitve

Način namestitve senzorja vpliva na to, kako hitro in natančno se zaznavni element odziva na spremembe temperature baterije.

Za spremljanje na ravni celice lahko termistor NTC za baterijski paket namestite neposredno na površino celice za merjenje temperature v bližini nadzorovane celice. Za spremljanje na ravni modula se lahko postavi na reprezentativno mesto znotraj strukture modula.

Premisleki pri namestitvi vključujejo:

1. Stik med zaznavnim elementom in nadzorovano površino

2. Položaj senzorja glede na celice, ki proizvajajo toploto

3. Usmerjanje vodnikov in razbremenitev napetosti

4.Električna izolacija

5. Razpoložljiv prostor za namestitev

6. Usmerjenost konektorja

7. Dimenzije ohišja

8. Metoda pritrditve ali lepila

Izbira NTC za baterije

Izbira ustreznega termistorja NTC za baterijski paket zahteva uskladitev njegovih električnih lastnosti z vezjem za merjenje temperature BMS in njegove mehanske značilnosti z baterijskim paketom.

R25 Odpornost

Nazivni upor pri 25 °C se mora ujemati z območjem upora, ki ga pričakuje BMS ali polnilno vezje. Običajne vrednosti vključujejo 10KΩ, 47KΩ in 100KΩ.

B-vrednost

B-vrednost določa, kako se upornost termistorja spreminja s temperaturnimi spremembami. Izbrana B-vrednost mora ustrezati krivulji R-T, ki jo zahteva algoritem za merjenje temperature.

Odpornost in toleranca B-vrednosti

Toleranca vpliva na razliko med dejanskimi karakteristikami termistorja in nazivno krivuljo R-T. Če aplikacija zahteva bolj dosledno merjenje temperature med senzorji, je mogoče razmisliti o strožjih tolerancah.

Delovna temperatura

Nazivno temperaturno območje senzorja mora pokrivati ​​najnižjo in najvišjo pričakovano temperaturo na mestu namestitve.

Toplotni odziv

Termična časovna konstanta kaže, kako hitro se senzor odzove na spremembo temperature okolice. Pri aplikacijah, ki vključujejo hitre toplotne spremembe, je treba pri ocenjevanju odzivnega časa upoštevati maso senzorja, način namestitve, kontaktne pogoje in pretok zraka.

Mehanska konfiguracija

Dolžino kabla, velikost ohišja, vrsto konektorja in način namestitve je treba določiti glede na razpoložljiv prostor v paketu baterij in strukturo ožičenja BMS.

Možnosti prilagajanja

X-Meritan lahko konfigurira termistor NTC za sklop baterijskega paketa glede na električne in mehanske zahteve baterijskega sistema.

Razpoložljiva področja prilagajanja vključujejo: odpornost R25, B-vrednost, toleranco upora, toleranco B-vrednosti, dolžino vodilne žice, specifikacijo žice, strukturo ohišja, dimenzije senzorja, konfiguracijo priključka, način namestitve in zahteve glede pakiranja.

Za razvoj po meri lahko proizvajalec baterij zagotovi zahtevano temperaturno območje, vhodne specifikacije BMS, R-T krivuljo, lokacijo namestitve, razpoložljiv prostor, zahteve za kable in konfiguracijo priključka.

Zakaj izbrati X-Meritan?

Popolno ujemanje toplotnih komponent

X-Meritan ponuja module TEC, regulatorje temperature, termistorje in sorodne termične komponente, ki strankam pomagajo pri izbiri združljivih izdelkov za različne zahteve glede nadzora temperature.

Prilagojena konfiguracija izdelka

Podpiramo prilagajanje električnih parametrov, dimenzij, struktur pakiranja in načinov povezovanja, da se ujemajo z različnimi zasnovami opreme in pogoji namestitve.

Stabilna konsistenca izdelka

Z nadzorovano proizvodnjo in testiranjem zmogljivosti X-Meritan ohranja doslednost ključnih parametrov, kot so električna zmogljivost, toplotni odziv in natančnost zaznavanja.

Tehnična podpora za integracijo

Naša inženirska ekipa pomaga pri izbiri komponent, ujemanju parametrov in sistemski integraciji, da zmanjša razvojne težave med načrtovanjem izdelka.

Prilagodljiva podpora od prototipa do proizvodnje

X-Meritan podpira testiranje vzorcev, razvoj po meri in serijsko proizvodnjo za izpolnitev različnih stopenj projekta in zahtev glede dobave.

pogosta vprašanja

Kaj počne NTC termistor za baterijski paket v baterijskem paketu?

Meri temperaturo baterije s pretvorbo temperaturnih sprememb v spremembe upora. BMS ali polnilno vezje odčita ta upor in ga pretvori v vrednost temperature.

Kakšno odpornost R25 je treba izbrati?

Vrednost R25 se mora ujemati z vhodnim območjem upora in krivuljo pretvorbe temperature BMS ali polnilnika. Skupne specifikacije vključujejo 10 kΩ, 47 kΩ in 100 kΩ.

Kaj pomeni B-vrednost?

B-vrednost opisuje razmerje med uporom termistorja in temperaturo. Je pomemben parameter za pretvorbo izmerjenega upora v temperaturo.

Ali je mogoče termistor prilagoditi za določeno baterijo?

ja X-Meritan lahko prilagodi upor, B-vrednost, toleranco, dolžino kabla, ohišje, priključek in druge mehanske konfiguracije glede na zasnovo baterije.

Ali lahko en akumulator uporablja več termistorjev?

ja Več termistorjev je mogoče namestiti na različne celice ali module, kadar arhitektura baterije zahteva spremljanje temperature na več lokacijah. Število in postavitev morata določiti BMS in toplotni načrt.

Kakšno je območje delovne temperature?

Določeno območje delovne temperature je od -40°C do +125°C. Glede na izbrani paket in konfiguracijo namestitve je treba oceniti tudi dejansko dovoljeno temperaturo.
