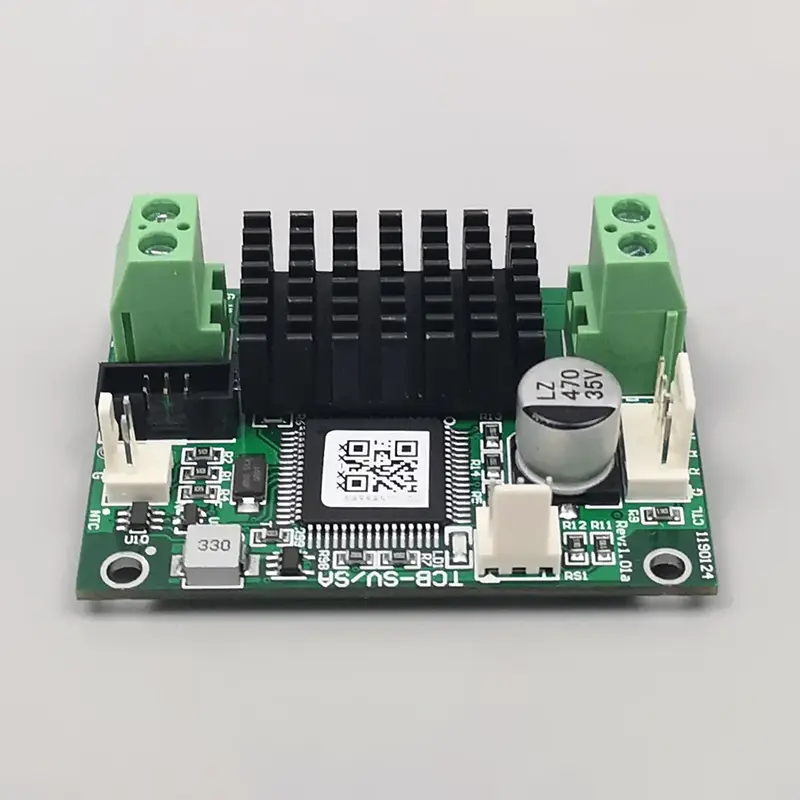

Regulator temperature TCB-SV za Micro TEC iz tovarne X-meritan uporablja neodvisen krmilni čip in dinamični algoritem prilagajanja PID, ki podpira natančnost ±0,01 °C tako za nastavitev temperature kot za nadzor v stanju dinamičnega ravnovesja. Za razliko od tradicionalnega krmiljenja preklapljanja PWM uporablja polni neprekinjeni tokovni izhod za odpravo hrupa delovanja in temperaturnih nihanj, kar zagotavlja stabilno krmiljenje temperature v zaprti zanki za scenarije neprekinjenega dela z visoko natančnostjo. Plošča vključuje dvosmerno krmiljenje ogrevanja/hlajenja, dvojne komunikacijske vmesnike in izhod varnostnega signala, z več kot 90-odstotno delovno učinkovitostjo in kompaktnimi dimenzijami, primernimi za vgrajeno integracijo sistemov termičnega nadzora mikro TEC.
|
Model |
TCB-SV |
|
Napajalna napetost plošče (DC) |
7 - 24 V |
|
Napajalni tok plošče |
Odvisno od TEC |
|
Izhodna učinkovitost |
> 90 % |
|
TEC napetost |
4,5 V (privzeto) |
|
TEC tok |
2,5 A (največ) |
|
Temperaturni senzor |
10K NTC (privzeta vrednost B: 3950) |
|
Natančnost nadzora temperature |
±0,01°C |
|
Nastavitev natančnosti temperature |
±0,01°C |
|
Območje nadzora temperature |
-30°C do 147°C |
|
Nadzorno temperaturno območje¹ |
-20°C do 100°C |
|
Privzeta tovarniško nastavljena temperatura |
25°C ali po želji uporabnika |
|
Dimenzije |
60 mm x 42 mm |
|
Višina |
23 mm skupaj (18,5 mm plošča + 1,5 mm komponente, nožice≤3 mm) |
|
Opomba |
Za druge specifikacije se obrnite na proizvajalca. |
Regulator temperature TCB-SV za mikro TEC sprejema industrijsko standardno strukturo strojne opreme in praktično funkcionalno zasnovo, z osnovnimi tehničnimi prednostmi za natančno krmiljenje mikro TEC:
Opremljen je z namenskim krmilnim čipom in optimiziranim algoritmom PID, podpira natančnost temperature v stanju dinamičnega ravnovesja ±0,01 °C, s čimer izpolnjuje zahteve glede natančne kalibracije laserjev in naprav za zaznavanje.
Neprekinjeni tokovni izhod brez PWM preprečuje visokofrekvenčni preklopni šum, odpravlja mikro toplotna nihanja in zagotavlja dolgoročno konstantno temperaturno stanje natančnih komponent.
Podpira serijske ukaze ASCII in protokol MODBUS-RTU, združljiv z glavnim industrijskim nadzornim gostiteljem in zgornjo računalniško programsko opremo, podpira spremljanje podatkov v realnem času in sekundarni razvoj.
Ujema se s standardnimi 10K NTC (3950) senzorji, podpira samodejno preklapljanje med ogrevanjem in hlajenjem ter pokriva širok temperaturni razpon nadzora zaprte zanke.
Rezerviran alarmni izhod opreme, signal statusa delovanja in namenski vmesnik za zaustavitev TEC, ki omogoča avtomatiziran nadzor varnostne povezave sistema.
Modul, preverjen z dolgoročno uporabo na terenu v optični in laserski industriji, ima močno zmogljivost proti motnjam in stabilno neprekinjeno delovanje.
|
Primerjalni predmet |
Krmilnik TCB-SV Micro TEC |
Običajni krmilnik TEC |
|
Natančnost nadzora temperature |
±0,01°C (izjemno visoka natančnost) |
±0,05°C ~ ±0,1°C (Splošna industrijska natančnost) |
|
Izhodni način |
Neprekinjen gladek tokovni izhod, brez preklopnega hrupa, brez toplotnih nihanj |
Tradicionalni izhod s stikalom PWM, nagnjen k visokofrekvenčnemu šumu in majhnemu temperaturnemu nihanju |
|
Komunikacijski protokol |
Dvojni protokoli: ASCII + MODBUS-RTU, enostaven za sistemsko integracijo in sekundarni razvoj |
En sam protokol z omejeno združljivostjo, slaba razširljivost |
|
Varnostna konfiguracija |
Integriran alarmni izhod, povratna informacija o stanju in TEC funkcija izklopa v sili |
Enotna krmilna funkcija, brez inteligentne zasnove varnostne zaščite |
|
Izhodna učinkovitost |
>90 %, varčen z energijo in učinkovit za dolgoročno delovanje |
Na splošno pod 85 % večja dolgoročna poraba energije |
|
Veljavni scenariji |
Optična komunikacija, medicinska diagnostika, visoko precizni senzorji, laboratorijska oprema |
Običajni industrijski scenariji nadzora temperature z nizkimi zahtevami glede natančnosti |
Zanašajoč se na natančen nadzor temperature in zmožnost preprečevanja motenj, se regulator temperature TCB-SV za Micro TEC uporablja v profesionalnih scenarijih, ki zahtevajo dolgoročno stabilnost temperature:
Stabilizirajte delovno temperaturo laserskih diod, odpravite odmik valovnih dolžin, ki ga povzročajo temperaturne spremembe, in zagotovite dolgoročno stabilen prenos podatkov v omrežjih z optičnimi vlakni visokih hitrosti.
Zagotovite delovno okolje s konstantno temperaturo za natančne reagente, opremo za molekularno odkrivanje in biokemično analizo, pri čemer se izogibajte odstopanju rezultatov odkrivanja, ki ga povzročijo majhne spremembe temperature.
Stabilizirajte delovno temperaturo infrardečih senzorjev, senzorjev za zaznavanje kemikalij in senzorjev LiDAR, optimizirajte razmerje med signalom in šumom ter ohranite dosledno natančnost zaznavanja.
Uporablja se v scenarijih termične kalibracije znanstvenih raziskav in mikro natančnega nadzora temperature, ki podpira ponovljivost visoko natančnih eksperimentalnih podatkov.

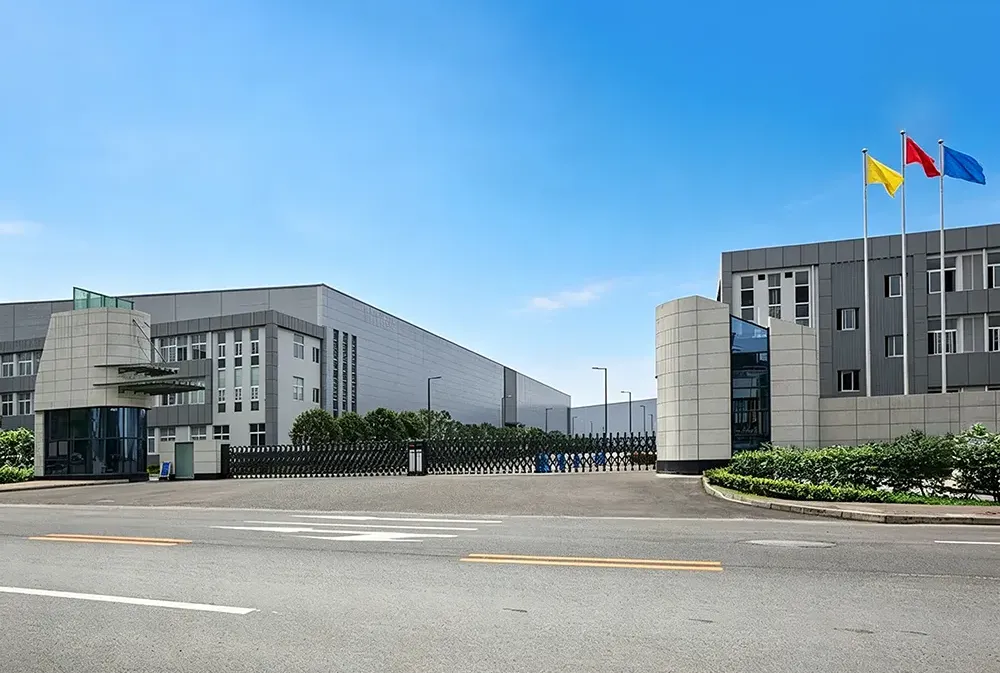

X-Meritan ima neodvisne proizvodne delavnice in celotno opremo za testiranje. Vse plošče TCB-SV so proizvedene, kalibrirane in testirane v podjetju, da se zagotovi dosledna stabilnost serije.
Podpira prilagajanje parametrov in nestandardno konfiguracijo. Tehnična ekipa zagotavlja smernice za integracijo, ki strankam pomagajo dokončati odpravljanje napak v opremi in ponovitev projekta.
Izdelke izvažajo v Evropo, Severno Ameriko, jugovzhodno Azijo in druge regije. S stabilnimi logističnimi kanali podpira dolgoročno dobavo serij in dostavo projektov v tujino.
Izdelek je bil uporabljen v vrhunski industrijski opremi in laboratorijskih projektih, s stabilno zmogljivostjo, preverjeno z dolgoročnim dejanskim delovanjem.
O: Posebej je zasnovan za mikro termoelektrične hladilnike, popolnoma uporaben za visoko natančne scenarije, kot so laserska komunikacija, medicinsko zaznavanje, natančni senzorji in laboratorijski instrumenti, ki zahtevajo ultra fino stabilizacijo temperature 0,01 °C.
O: Da. Privzeto se ujema s standardnimi senzorji 10K 3950 NTC in podpira večino običajnih mikro TEC modulov na trgu z močno univerzalno združljivostjo ter priročno nadgradnjo in zamenjavo sistema.
O: Vsekakor. Dvojni protokoli ASCII in MODBUS-RTU podpirajo razhroščevanje zgornje računalniške programske opreme, nalaganje podatkov v realnem času in avtomatizirano priklop sistemov, kar ustreza različnim sekundarnim razvojnim potrebam industrijskih projektov.
O: Vsak regulator temperature TCB-SV za enoto Micro TEC je podvržen strogim tovarniškim preizkusom, vključno s kalibracijo točnosti temperature, neprekinjenim zaznavanjem stabilnosti toka, preverjanjem komunikacijske funkcije in simulacijo varnostne zaščite, da zagotovimo, da ni dostavljenih izdelkov z napako.
O: Da. Privzeto temperaturo 25 °C je mogoče prilagoditi glede na zahteve uporabniškega projekta, za nestandardne delovne pogoje pa so podprte posebne storitve konfiguracije parametrov.
O: Popolnoma se izogne preklopnemu hrupu in občasnim temperaturnim nihanjem, ohranja dolgoročno statično temperaturno stabilnost natančnih optoelektronskih komponent ter učinkovito izboljša življenjsko dobo izdelka in natančnost zaznavanja.
