Inženir oblikovanja izdeluje prototip kompaktnega hladilnika medicinskih vzorcev z uporaboTermoelektrični hladilniki. Hladna stran doseže ciljno temperaturo v nekaj minutah med testiranjem na napravi. Toda ko je enota nameščena v svojem ohišju, začne temperatura hladne strani naraščati in se nikoli ne stabilizira. Inženir preveri tok TEC, izolacijo in krmilno zanko. Vse se zdi pravilno. Težava sploh ni na hladni strani. Je na vroči strani. Toplota, ki jo TEC zavrne, se ne odstrani učinkovito in ta toplota prehaja nazaj skozi modul, kar zmanjšuje njegovo hladilno zmogljivost. To je najpogostejša napaka pri načrtovanju termoelektričnega hlajenja in je draga. Za inženirje nabave in razvijalce izdelkov je razumevanje, zakaj je zavrnitev toplote na vroči strani ključnega pomena, razlika med izdelkom, ki deluje, in tistim, ki ne uspe na terenu.
Ta priročnik je napisan za kupce in inženirje, ki nabavljajo termoelektrične hladilnike in pripadajoče komponente za upravljanje toplote. Razložili bomo toplotno ravnovesje TEC, zakaj je vroča stran omejevalni dejavnik pri hlajenju, kako izbira hladilnega telesa in ventilatorja vpliva na rezultat, katere specifikacije vključiti v naročilnico in kako oceniti dobavitelja. Zagotovili bomo tudi podrobne parametre izdelka iz naše tovarne v Fuzhou X-Meritan Technology Co., Ltd. Ne glede na to, ali načrtujete hladilnik za pijačo, laserski modul, medicinsko napravo ali ohišje za elektroniko, vam bo ta vodnik pomagal določiti termoelektrični hladilni sistem, ki deluje zanesljivo.

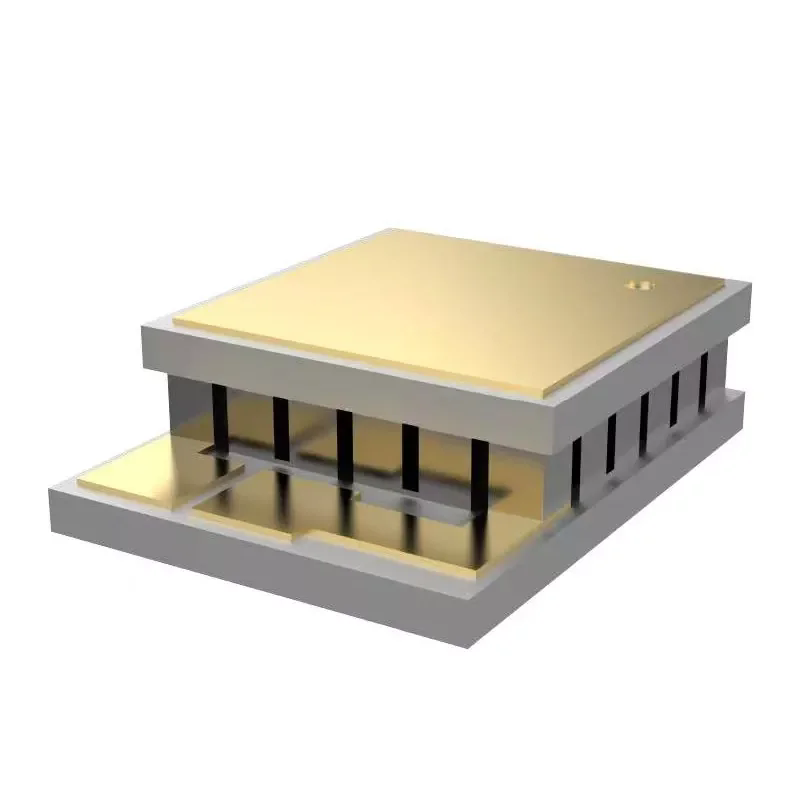

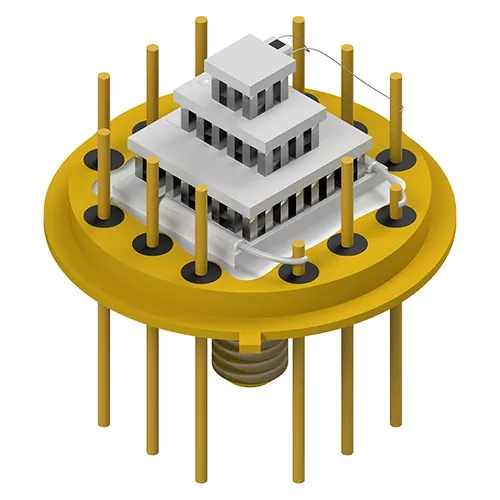

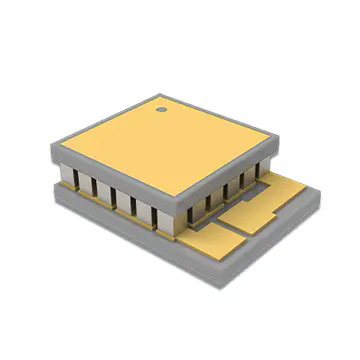

Termoelektrični hladilnik, znan tudi kot Peltierjev modul, je polprevodniška toplotna črpalka, ki ob dovodu električnega toka prenaša toploto z ene strani naprave na drugo. Modul je sestavljen iz niza polprevodniških kroglic, običajno bizmutovega telurida, stisnjenih med dva keramična substrata. Ko tok teče skozi pelete, elektroni absorbirajo toploto na enem stičišču in jo sprostijo na drugem. Stran, ki absorbira toploto, postane hladna, stran, ki oddaja toploto, pa postane vroča. Ni gibljivih delov, hladilnih sredstev in kompresorjev. Modul je kompakten, tih in ga je mogoče natančno nadzorovati. Spodnja tabela povzema osnovne značilnosti delovanja termoelektričnega hladilnika.
| Parameter | Opis | Tipična vrednost |
| Načelo delovanja | Peltierjev učinek (toplotno črpanje preko toka) | Polprevodniški, brez gibljivih delov |
| Hladna stran | Absorbira toploto iz bremena | Temperatura pod sobno |
| Hot Side | Oddaja toploto v okolje | Temperatura nad sobno |
| Toplotno črpano (Qc) | Hladilna zmogljivost | Odvisno od velikosti modula in toka |
| Vhodna moč (pin) | Porabljena električna energija | Odvisno od napetosti in toka |
| Zavrnjena toplota (Qh) | Qc + Pin | Vedno večji od Qc |
| COP | Qc / Pin | Običajno 0,3 - 0,7 |
priFuzhou X-Meritan Technology Co., Ltd., naša tovarna proizvaja termoelektrične hladilnike za široko paleto hladilnih aplikacij. Zavedamo se, da je modul le en del sistema. Odvajanje toplote na vroči strani je enako pomembno in sodelujemo z našimi strankami, da zagotovimo, da je celoten toplotni sistem zasnovan za uspeh.
Temeljni razlog, zakaj je vroča stran omejevalni dejavnik, je prvi zakon termodinamike. Termoelektrični hladilnik ne uniči toplote; ga premakne. Toploto, absorbirano na hladni strani (Qc) in električno energijo, ki jo porabi modul (Pin), je treba zavrniti na vroči strani (Qh). Razmerje je preprosto: Qh = Qc + Pin. To pomeni, da ima vroča stran vedno več toplote za zavrnitev, kot jo hladna stran absorbira. V tipičnem modulu, ki deluje pri COP 0,5, je toplota, odvedena na vroči strani, trikrat večja od hladilne zmogljivosti. Če vroča stran ne more zavrniti te toplote, se temperatura vroče strani dvigne. Ko se temperatura vroče strani dvigne, se temperaturna razlika v modulu poveča, kar zmanjša hladilno zmogljivost in učinkovitost modula. Spodnja tabela prikazuje toplotno ravnotežje za tipičen TEC.
| Parameter | Vrednost | Opomba |
| Hladilna zmogljivost (Qc) | 50 W | Toplota absorbirana na hladni strani |
| Vhodna moč (pin) | 100 W | Električna energija za modul |
| Zavrnjena toplota (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Razmerje zavrnitve toplote | 3:1 | Qh / Qc |
V naši tovarni našim strankam pomagamo razumeti to toplotno ravnovesje. Zagotavljamo podrobne krivulje delovanja, ki prikazujejo, kako se hladilna zmogljivost spreminja s temperaturo vroče strani. Zagotavljamo tudi smernice glede velikosti hladilnega telesa in izbire ventilatorja, da zagotovimo, da lahko vroča stran zavrne potrebno toploto. Naš cilj je pomagati našim strankam oblikovati sistem, ki zanesljivo dosega želeno temperaturo hladne strani.
Ko je odvajanje toplote na vroči strani nezadostno, pride do kaskade negativnih učinkov. Prvi učinek je dvig temperature vroče strani. To zmanjša temperaturno razliko, ki jo lahko vzdržuje modul, kar pomeni, da se temperatura hladne strani dvigne. Drugi učinek je zmanjšanje hladilne zmogljivosti. Ko se temperatura vroče strani dvigne, se sposobnost modula za črpanje toplote zmanjša. Tretji učinek je povečanje porabe energije. Modul mora delati močneje, da vzdržuje temperaturo hladne strani, kar poveča vhodno moč. Četrti učinek je zmanjšanje zanesljivosti. Visoke temperature vroče strani pospešijo razgradnjo modula in materialov toplotnega vmesnika. V skrajnih primerih se lahko modul pregreje in odpove. Spodnja tabela povzema učinke nezadostnega odvajanja toplote.
| Učinek | Vzrok | Posledica |
| Povišanje temperature vroče strani | Nezadostna zmogljivost hladilnega telesa ali ventilatorja | Zmanjšana učinkovitost hlajenja |
| Padec hladilne zmogljivosti | Povečana temperaturna razlika | Hladna stran ne more doseči ciljne temperature |
| Povečanje porabe energije | Modul dela težje za kompenzacijo | Višji obratovalni stroški, več toplote za zavrnitev |
| Degradacija modula | Toplotna obremenitev peletov in spajkalnih spojev | Zmanjšana življenjska doba, prezgodnja okvara |
| Napaka termičnega vmesnika | Visoka temperatura razgradi termalno mast | Povečana toplotna odpornost, nadaljnja izguba zmogljivosti |
Pri X-Meritanu smo bili priča številnim primerom, ko sistem ni uspel zato, ker je bil TEC neustrezen, ampak zato, ker je bilo odvajanje toplote nezadostno. Z našimi strankami sodelujemo, da bi se izognili tem težavam z zagotavljanjem celovitih toplotnih rešitev, vključno s toplotnimi odvodi, ventilatorji in materiali za toplotne vmesnike. Naša ekipa inženirjev vam lahko pomaga izračunati zahtevano zmogljivost odvajanja toplote in izbrati prave komponente.
Določanje pravega sistema za odvajanje toplote zahteva sistematičen pristop. Prvi korak je določitev celotne toplote, ki jo je treba zavrniti (Qh). To je vsota hladilne zmogljivosti (Qc) in vhodne moči (Pin). Drugi korak je določitev največje dovoljene temperature vroče strani. To je običajno temperatura okolja plus dvig temperature na hladilnem telesu. Tretji korak je izbira hladilnega telesa s toplotnim uporom, ki lahko doseže zahtevano dvig temperature pri razpoložljivem pretoku zraka. Četrti korak je izbira ventilatorja, ki zagotavlja zadosten pretok zraka in statični tlak. Peti korak je izbira materiala termičnega vmesnika, ki zmanjša kontaktni upor med modulom in hladilnikom. Spodnja tabela povzema postopek specifikacije.
| korak | Akcija | Ključni parameter |
| 1 | Določite skupno toploto, ki jo želite zavrniti | Qh = Qc + Pin |
| 2 | Določite dovoljeno temperaturo vroče strani | Th = Tamb + ΔT |
| 3 | Izberite toplotno odpornost hladilnega telesa | Rth = ΔT / Qh |
| 4 | Izberite pretok zraka ventilatorja in statični tlak | CFM, Pa |
| 5 | Izberite material toplotnega vmesnika | Toplotna prevodnost (W/m·K) |
V naši tovarni nudimo celovite toplotne rešitve za naše termoelektrične hladilnike. Dobavimo lahko hladilnike z optimizirano geometrijo reber, ventilatorje z nizkim hrupom in visokim pretokom zraka ter materiale toplotnih vmesnikov z visoko prevodnostjo. Naša ekipa inženirjev lahko pomaga pri postopku specifikacije in zagotovi podrobne toplotne izračune za vašo aplikacijo.
Ocenjevanje dobavitelja termoelektričnih hladilnikov in komponent za upravljanje toplote zahteva osredotočenost na kakovost izdelka, toplotno strokovno znanje, zmogljivost testiranja in tehnično podporo. Dobavitelj mora imeti sposobnost izdelave modulov z dosledno zmogljivostjo. Imeti morajo strokovno znanje o načrtovanju toplotnih sistemov. Imeti morajo opremo za testiranje modulov in sistemov pod obremenitvijo. Zagotoviti morajo tudi tehnično podporo, ki vam pomaga izbrati prave komponente. Spodnja tabela povzema ta ocenjevalna merila.
| Kriterij ocenjevanja | Kaj iskati | Zakaj je pomembno |
| Kakovost modula | Dosledno delovanje, testiranje zanesljivosti | Zagotavlja, da modul izpolnjuje specifikacije |
| Toplotno strokovno znanje | Sposobnost načrtovanja sistema, toplotna simulacija | Zagotavlja delovanje celotnega sistema |
| Zmogljivost testiranja | Testiranje delovanja pod obremenitvijo, testiranje življenjske dobe | Preverja učinkovitost in zanesljivost |
| Tehnična podpora | Aplikativno inženirstvo, toplotni izračuni | Pomaga izbrati prave komponente |
| Učinkovitost dostave | Evidenca pravočasne dostave, možnost popisa | Ohranja delovanje vaše proizvodne linije |
Naša tovarna Fuzhou X-Meritan Technology Co., Ltd. že več kot desetletje proizvaja termoelektrične hladilnike in toplotne rešitve. Imamo bogate izkušnje pri načrtovanju in testiranju toplotnih sistemov. Imamo certifikat ISO 9001 in vodimo podrobne evidence vseh pregledov. Naša tehnična ekipa je na voljo za pomoč pri toplotnih izračunih in izbiri komponent. Vabimo vas, da nas ocenite glede na ta merila in nas obravnavate kot svojega partnerja za rešitve termoelektričnega hlajenja.
V spodnji tabeli so navedeni ključni parametri izdelka za naše termoelektrične hladilnike. Ti moduli so zasnovani za aplikacije hlajenja, od potrošniških izdelkov do medicinskih naprav. Naša tovarna lahko zagotovi tudi ustrezne toplotne odvode, ventilatorje in materiale za toplotne vmesnike.
| Parameter | Razpon specifikacij | Opombe |
| Hladilna zmogljivost (Qc) | 10 W - 200 W | Odvisno od velikosti modula in toka |
| Največja temperaturna razlika (ΔTmax) | 60°C - 75°C | Pri Th = 27°C, brez obremenitve |
| Nazivna napetost | 5 V - 24 V | Na voljo so napetosti po meri |
| Nazivni tok | 2 A - 15 A | Odvisno od velikosti modula |
| COP | 0,3 - 0,7 | Odvisno od delovne točke |
| Velikost modula | 20 x 20 mm do 62 x 62 mm | Na voljo velikosti po meri |
| Vrsta toplotnega odvoda | Aluminij ekstrudiran, luščen, vezan | Izbrano zaradi toplotne odpornosti |
| Vrsta ventilatorja | Aksialni, puhalo | Izbrano za pretok zraka in hrup |
| Material toplotnega vmesnika | Termo mast, menjava faze, blazinica | Izbrano glede na prevodnost in debelino |
| MOQ | 100 kosov | Za velika naročila možen dogovor |
| Čas izvedbe | 2-4 tedne | Odvisno od količine in prilagoditve |
V naši tovarni izdelujemo naše termoelektrične hladilnike, ki izpolnjujejo te specifikacije in še več. Hladilno zmogljivost, napetost, tok in velikost lahko prilagodimo vašim posebnim zahtevam. Nudimo tudi celovite toplotne rešitve, vključno s toplotnimi odvodi, ventilatorji in materiali za toplotne vmesnike. Naš cilj je našim strankam zagotoviti zanesljive in visoko zmogljive hladilne rešitve.
Vprašanje 1: Koliko toplote je treba odvesti na vroči strani TEC?
Odgovor: Odvzeta toplota na vroči strani (Qh) je vsota hladilne zmogljivosti (Qc) in vhodne moči (Pin). Za modul, ki deluje pri COP 0,5, je odvedena toplota trikrat večja od hladilne zmogljivosti. To pomeni, da je treba za vsak vat hlajenja odvzeti tri vate toplote. Če vroča stran ne more zavrniti te toplote, se bo zmogljivost modula poslabšala. Naša ekipa inženirjev lahko izračuna natančno Qh za vašo aplikacijo.
2. vprašanje: Kaj se zgodi, če uporabim premajhen hladilnik?
Odgovor: Če je hladilno telo premajhno, bo njegova toplotna upornost previsoka in temperatura vroče strani se bo dvignila. To zmanjša zmogljivost hlajenja in poveča porabo energije. V skrajnih primerih se lahko modul pregreje in odpove. Vedno določite velikost hladilnega telesa na podlagi skupne toplote, ki jo želite zavrniti, in dovoljenega dviga temperature. Naša tovarna vam lahko pomaga izbrati pravo hladilno telo za vašo aplikacijo.
Vprašanje 3: Ali lahko uporabim ventilator za izboljšanje odvajanja toplote?
Odgovor: Da, ventilator lahko bistveno izboljša odvajanje toplote s povečanjem pretoka zraka nad hladilnikom. Prisilna konvekcija zmanjša toplotni upor hladilnega telesa, kar zniža temperaturo vroče strani. Ventilator mora biti izbran tako, da zagotavlja zadosten pretok zraka in statični tlak za zasnovo hladilnega telesa. Ponujamo ujemajoče se kombinacije ventilatorjev in hladilnih teles za naše termoelektrične hladilnike.
Vprašanje 4: Kateri je najboljši material za toplotni vmesnik za TEC?
Odgovor: najboljši material za toplotni vmesnik je odvisen od aplikacije. Termalna mast ponuja najnižjo toplotno odpornost, vendar je lahko neurejena in se lahko sčasoma izsuši. Fazno spreminjajoči se materiali nudijo dobro delovanje in jih je lažje nanašati. Termo blazinice so priročne, vendar imajo večjo toplotno odpornost. Za visoko zmogljive aplikacije priporočamo termično pasto ali material za fazno menjavo. Naša tehnična ekipa lahko svetuje glede najboljšega materiala za vašo aplikacijo.
Vprašanje 5: Kako vem, ali je moj sistem za odvajanje toplote ustrezen?
Odgovor: Če želite ugotoviti, ali je vaš sistem za odvod toplote ustrezen, izmerite temperaturo vroče strani pri polni obremenitvi in jo primerjajte s ciljno zasnovo. Če je temperatura vroče strani višja od pričakovane, je odvajanje toplote nezadostno. Izmerite lahko tudi hladilno zmogljivost in jo primerjate s krivuljo zmogljivosti. Če je zmogljivost nižja od pričakovane, je temperatura vroče strani verjetno previsoka. Naša ekipa inženirjev vam lahko pomaga diagnosticirati in rešiti težave z odvajanjem toplote.
Učinkovito odvajanje toplote na vroči strani je bistveno za delovanje in zanesljivost termoelektričnih hladilnikov. Vroča stran mora zavrniti hladilno zmogljivost in vhodno moč, ki je običajno trikratna hladilna zmogljivost. Če je odvajanje toplote nezadostno, se temperatura vroče strani dvigne, hladilna zmogljivost pade, poraba energije se poveča in življenjska doba modula se zmanjša. Za kupce in inženirje je razumevanje tega toplotnega ravnovesja ključ do načrtovanja uspešnega termoelektričnega hladilnega sistema. Naša tovarna Fuzhou X-Meritan Technology Co., Ltd. ima strokovno znanje in izdelke, ki vam pomagajo doseči učinkovito odvajanje toplote. Ponujamo termoelektrične hladilnike, hladilnike, ventilatorje in materiale za toplotne vmesnike, skupaj z inženirsko podporo, ki zagotavlja, da vaš sistem deluje tako, kot je načrtovano.
Ne glede na to, ali načrtujete hladilnik za pijačo, medicinsko napravo, laserski modul ali ohišje za elektroniko, vas vabimo, da nas kontaktirate, da se pogovorimo o vaših zahtevah. Zagotovimo lahko vzorce, toplotne izračune in rešitve po meri. Zaradi naše predanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za podjetja po vsem svetu.
Še danes se obrnite na Fuzhou X-Meritan Technology Co., Ltdda razpravljamo o vaših zahtevah glede termoelektričnega hladilnika in odkrijemo, kako lahko naše toplotne rešitve izboljšajo vašo učinkovitost hlajenja.
