Inženir, ki oblikuje kompaktni medicinski analizator, mora komoro za vzorec hraniti pri 15 °C v okolju s 35 °C. Ohišje je majhno, proračun energije je omejen, razpoložljiv prostor za hladilni sistem pa minimalen. Inženir ve, da je termoelektrični hladilnik ali TEC prava tehnologija za to aplikacijo. Toda kateri TEC? Odgovor je odvisen od številke, ki je pogosto ocenjena preveč naključno: potrebna hladilna obremenitev. Če je obremenitev hlajenja podcenjena, TEC ne bo držal nastavljene vrednosti. Če je precenjen, bo TEC predimenzioniran, neučinkovit in drag. Pravilen izračun hladilne obremenitve je prvi korak pri izbiri termoelektričnega hladilnika, ki izpolnjuje zahteve aplikacije brez nepotrebnih stroškov ali zapletenosti.
Ta priročnik je napisan za inženirje nabave, inženirje oblikovanja in kupce, ki morajo določititermoelektrični hladilnikiza hladilne aplikacije. Pojasnili bomo komponente hladilne obremenitve, metode za izračun posamezne komponente, vlogo toplotnega upora v ohišju, vpliv koeficienta učinkovitosti TEC (COP) in merila za ocenjevanje dobavitelja. Zagotovili bomo tudi podrobne parametre izdelka iz naše tovarne v Fuzhou X-Meritan Technology Co., Ltd. Ne glede na to, ali hladite medicinsko napravo, lasersko diodo, baterijski paket ali kompaktno ohišje, vam bo ta vodnik pomagal natančno izračunati hladilno obremenitev in izbrati pravi termoelektrični hladilnik za vašo aplikacijo.
Hladilna obremenitev je skupna količina toplote, ki jo je treba odstraniti iz ohišja ali predmeta, ki se hladi, da se ohrani želena temperatura. Je vsota aktivne toplotne obremenitve, pasivne toplotne obremenitve in vseh dodatnih virov toplote, kot sta sončno sevanje ali kondenzacija. Hladilna obremenitev je izražena v vatih. Za termoelektrični hladilnik je hladilna obremenitev zahtevana zmogljivost toplotnega črpanja (Qc) pri specifičnih delovnih pogojih. TEC mora biti izbran tako, da je njegov Qc pri dejanski temperaturi okolja in nastavljeni točki večji od hladilne obremenitve z ustrezno varnostno rezervo. Če je TEC Qc manjši od hladilne obremenitve, ohišje ne bo doseglo nastavljene vrednosti. Če je Qc TEC veliko večji od hladilne obremenitve, bo TEC predimenzioniran in bo deloval z nižjo učinkovitostjo.
Izračun hladilne obremenitve je temelj izbire TEC, ker določa zahtevani Qc, ki posledično določa velikost TEC, porabo energije in stroške. Majhna medicinska naprava ima lahko hladilno obremenitev 10 W, kar zahteva kompakten TEC. Sistem toplotnega upravljanja baterije ima lahko hladilno obremenitev 200 W, kar zahteva večji TEC ali niz TEC. Spodnja tabela povzema tri glavne komponente hladilne obremenitve in njihove tipične vire.
| Komponenta | Vir | Tipična velikost |
| Aktivna toplotna obremenitev | Elektronske komponente, senzorji, motorji, laserji | 1 W do 200 W |
| Pasivna toplotna obremenitev | Prevod skozi stene ohišja, konvekcija, sevanje | 5 W do 50 W |
| Dodatni viri toplote | Sončno sevanje, kondenzacija, zunanji viri toplote | Spremenljivka |
| Skupna hladilna obremenitev | Vsota vseh komponent | Določa zahtevo TEC Qc |
priFuzhou X-Meritan Technology Co., Ltd., naša tovarna načrtuje in proizvaja termoelektrične hladilnike za široko paleto hladilnih aplikacij. Preden izberemo TEC, sodelujemo z našimi strankami, da preverimo, ali je izračun hladilne obremenitve pravilen. Naša ekipa inženirjev vam lahko pomaga pri izračunu in zagotovi smernice glede ustrezne varnostne rezerve za vsako aplikacijo.
Aktivna toplotna obremenitev je toplota, ki jo ustvarijo komponente znotraj ohišja, ki se napajajo z električno energijo. Te komponente lahko vključujejo elektronska vezja, senzorje, motorje, laserje, LED luči in vse druge naprave, ki pretvarjajo električno energijo v toploto. Aktivna toplotna obremenitev se izračuna tako, da se sešteje poraba energije vseh komponent, ki delujejo v ohišju. Za komponento, ki ni 100-odstotno učinkovita, je ustvarjena toplota enaka vhodni moči, zmanjšani za koristno delo. V večini elektronskih sistemov se skoraj vsa električna energija pretvori v toploto, zato je aktivna toplotna obremenitev približno enaka skupni porabi električne energije. V spodnji tabeli je delovni list za izračun aktivne toplotne obremenitve.
| Komponenta | Poraba energije (W) | Odvajanje toplote (W) | Opombe |
| Krmilna plošča | 5 W | 5 W | Vsa moč se razprši kot toplota |
| Senzorski modul | 2 W | 2 W | Neprekinjeno delovanje |
| Laserska dioda | 3 W | 2,5 W | 0,5 W oddaja kot svetloba |
| Zaslon | 1 W | 0,8 W | 0,2 W oddane kot svetloba |
| Skupna aktivna toplotna obremenitev | 11 W | 10,3 W | Uporablja se za izbiro TEC |
V naši tovarni ponujamo termoelektrične hladilnike z vrsto hladilnih zmogljivosti, ki ustrezajo različnim aktivnim toplotnim obremenitvam. Naša inženirska ekipa lahko pregleda seznam komponent in preveri izračun aktivne toplotne obremenitve. Priporočamo tudi, da naše stranke upoštevajo delovni cikel komponent, saj lahko delovanje s prekinitvami zmanjša povprečno toplotno obremenitev.
Pasivna toplotna obremenitev je toplota, ki pride v ohišje iz zunanjega okolja skozi stene, pokrov in morebitne odprtine. Poganja ga temperaturna razlika med okolico in notranjostjo ohišja. Pasivna toplotna obremenitev se izračuna po formuli Q = U × A × ΔT, kjer je U skupni koeficient toplotne prehodnosti ohišja, A je površina ohišja, ΔT pa temperaturna razlika med okolico in notranjostjo. Skupni koeficient toplotne prehodnosti je odvisen od materiala stene, izolacije in pogojev konvekcije na obeh straneh stene. Za dobro izolirano ohišje je lahko U le 0,5 W/m²K. Za neizolirano ohišje je lahko U do 5 W/m²K. V spodnji tabeli je delovni list za izračun pasivne toplotne obremenitve.
| Parameter | Simbol | Vrednost | Enota |
| Skupni koeficient toplotnega prehoda | U | 2.0 | W/m²K |
| Površina | A | 0.5 | m² |
| Temperaturna razlika | ΔT | 20 (35 °C okolica, 15 °C notranjost) | K |
| Pasivna toplotna obremenitev | Q | 20 | W |
Pri X-Meritanu našim strankam pomagamo izračunati pasivno toplotno obremenitev z zagotavljanjem vrednosti toplotnega upora za naše materiale ohišij in možnosti izolacije. Svetujemo tudi uporabo odbojnih premazov in toplotnih prekinitev za zmanjšanje pasivne toplotne obremenitve. Naš cilj je zagotoviti, da je skupna hladilna obremenitev natančno izračunana, tako da izbrani termoelektrični hladilnik ni niti premajhen niti predimenzioniran.
Izračun hladilne obremenitve ni dokončan, dokler ni upoštevana toplotna upornost vmesnikov med TEC in predmetom, ki se hlaja. TEC ne hladi predmeta neposredno; hladi hladilno telo na hladni strani, ki nato hladi predmet s prevodnostjo, konvekcijo ali sevanjem. Vsak vmesnik uvaja toplotni upor, ki zmanjšuje učinkovito hladilno zmogljivost. Najpogostejše izgube vmesnika so toplotni upor materiala termičnega vmesnika (TIM) med TEC in hladilnim telom, toplotni upor samega hladilnega telesa in toplotni upor toplotne poti od hladilnega telesa na hladni strani do predmeta. Spodnja tabela povzema tipične vrednosti toplotne upornosti za običajne materiale vmesnikov.
| Vmesnik | Tipična toplotna odpornost | Opombe |
| Toplotna pasta (TEC do hladilnega telesa) | 0,1 - 0,5 °C/W | Odvisno od debeline in kontaktnega pritiska |
| Termalna blazinica (TEC na toplotno telo) | 0,5 - 2,0 °C/W | Lažji za nanašanje, vendar večja odpornost |
| Hladilnik (naravna konvekcija) | 1,0 - 5,0 °C/W | Odvisno od velikosti in oblike plavuti |
| Hladilnik (prisilni zrak) | 0,2 - 1,0 °C/W | Potreben je ventilator, vendar manjši upor |
| Toplotna pot do objekta | 0,5 - 3,0 °C/W | Odvisno od materiala in geometrije |
V naši tovarni ponujamo termoelektrične hladilnike s površinsko obdelavo, ki je optimizirana za toplotni stik. Ponujamo tudi materiale za toplotne vmesnike in podporo pri načrtovanju hladilnega telesa, ki našim strankam pomaga zmanjšati izgube vmesnikov. Naš cilj je zagotoviti, da se hladilna zmogljivost TEC učinkovito prenese na predmet, ki ga hladimo, tako da sistem izpolnjuje zahteve glede toplotne učinkovitosti.
Koeficient učinkovitosti (COP) je razmerje med hladilno zmogljivostjo (Qc) in vhodno električno močjo (Pin). Višji COP pomeni, da je TEC bolj učinkovit, saj porabi manj električne energije za enako zmogljivost hlajenja. COP termoelektričnega hladilnika je odvisen od temperaturne razlike med vročo in hladno stranjo, materiala TEC in delovnega toka. Ko se temperaturna razlika poveča, se COP zmanjša. To pomeni, da bo TEC, ki je izbran za visoko temperaturno razliko, potreboval več energije in bo ustvaril več toplote, ki jo mora odvajati hladilno telo na vroči strani. Spodnja tabela prikazuje tipične vrednosti COP za termoelektrični hladilnik pri različnih temperaturnih razlikah.
| Temperaturna razlika (ΔT) | Tipičen COP | Posledice za izbiro TEC |
| 10 K | 1,5 - 2,0 | Visoka učinkovitost, nizka poraba energije |
| 20 K | 0,8 - 1,2 | Zmerna učinkovitost |
| 30 K | 0,5 - 0,8 | Nižja učinkovitost, večja poraba energije |
| 40 K | 0,3 - 0,5 | Nizka učinkovitost, znatna zavrnitev toplote |
| 50 K | 0,2 - 0,3 | Zelo nizka učinkovitost, lahko zahteva večstopenjski TEC |
Pri X-Meritanu nudimo krivulje COP za naše termoelektrične hladilnike, tako da lahko naše stranke izberejo TEC, ki deluje z optimalno učinkovitostjo za njihovo temperaturno razliko. Svetujemo tudi uporabo večstopenjskih TEC za aplikacije, ki zahtevajo veliko temperaturno razliko. Naš cilj je pomagati našim strankam doseči zahtevano zmogljivost hlajenja z najmanjšo možno porabo energije.
Ocenjevanje dobavitelja termoelektričnih hladilnikov zahteva osredotočenost na proizvodne zmogljivosti, podatke o zmogljivosti, nadzor kakovosti in tehnično podporo. Dobavitelj mora biti sposoben izdelati TEC po zahtevanih specifikacijah, vključno s pravilnimi dimenzijami, pravilnim številom parov in pravilno toplotno zmogljivostjo. Zagotoviti morajo popolne podatke o zmogljivosti, vključno s Qc, COP, največjim tokom in največjo napetostjo pri različnih temperaturnih razlikah. Imeti morajo sistem nadzora kakovosti, ki zagotavlja dosledno delovanje od enote do enote. Poleg tega morajo zagotoviti tehnično podporo za pomoč strankam pri izračunu hladilne obremenitve in izbiri TEC. Spodnja tabela povzema ta ocenjevalna merila.
| Kriterij ocenjevanja | Kaj iskati | Zakaj je pomembno |
| Zmogljivost izdelave | Natančna montaža, oprema za testiranje | Zagotavlja kakovost in doslednost izdelkov |
| Podatki o uspešnosti | Qc, COP, Imax, Vmax pri različnih ΔT | Omogoča natančno izbiro |
| Kontrola kakovosti | ISO 9001, 100% testiranje | Zagotavlja dosledno delovanje |
| Tehnična podpora | Izračun hladilne obremenitve, izbira TEC | Pomaga izbrati pravi izdelek |
| Zanesljivost | Podatki o MTBF, testiranje življenjske dobe | Zagotavlja dolgoročno delovanje |
V naši tovarni že več kot desetletje proizvajamo termoelektrične hladilnike. Uporabljamo natančno opremo za sestavljanje in testiranje, da zagotovimo, da vsak TEC izpolnjuje svoje specifikacije. Ponujamo popolne podatke o uspešnosti, vključno s Qc, COP in najvišjimi ocenami. Imamo certifikat ISO 9001 in izvajamo 100-odstotno testiranje vsake enote. Naša tehnična ekipa je na voljo za pomoč pri izračunu hladilne obremenitve in izbiri TEC. Vabimo vas, da nas ocenite glede na ta merila in nas obravnavate kot svojega partnerja za termoelektrične hladilnike.

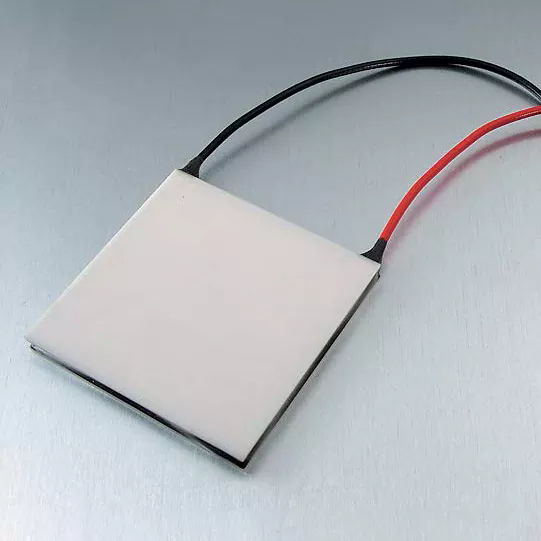

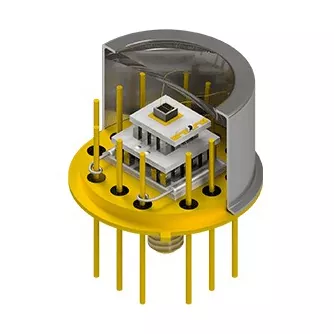

V spodnji tabeli so navedeni ključni parametri izdelkov za naše termoelektrične hladilnike. Ti TEC so primerni za široko paleto hladilnih aplikacij, vključno z medicinskimi napravami, laserskimi diodami, baterijskimi vložki in kompaktnimi ohišji. Naša tovarna lahko izdela tudi TEC po meri, da izpolni posebne zahteve.
| Parameter | Razpon specifikacij | Opombe |
| Hladilna zmogljivost (Qc) | 5 W - 200 W | Pri določenem ΔT in toku |
| Največji tok (Imax) | 2 A - 15 A | Odvisno od modela |
| Največja napetost (Vmax) | 5 V - 24 V | Odvisno od modela |
| Največja temperaturna razlika (ΔTmax) | 65 K - 75 K | Pri Imaxu, v vakuumu |
| COP območje | 0,2 - 2,0 | Odvisno od ΔT |
| Dimenzije | 15 x 15 mm do 62 x 62 mm | Na voljo velikosti po meri |
| Število parov | 31 - 241 | Določa hladilno zmogljivost |
| Delovna temperatura | -40°C do +80°C | Odvisno od spajkanja in tesnjenja |
| MOQ | 10 kosov | Za velika naročila možen dogovor |
| Čas izvedbe | 2-4 tedne | Odvisno od količine in prilagoditve |
V naši tovarni izdelujemo naše termoelektrične hladilnike, ki izpolnjujejo te specifikacije in še več. Hladilno zmogljivost, dimenzije in delovno temperaturo lahko prilagodimo vašim posebnim zahtevam. Naš sistem nadzora kakovosti vključuje pregled surovin, pregled med procesom in 100-odstotno končno testiranje pred odpremo. Naš cilj je našim strankam zagotoviti visokokakovostne termoelektrične hladilnike, ki izpolnjujejo njihove zahteve po toplotni učinkovitosti.
Vprašanje 1: Kakšna je razlika med aktivno in pasivno toplotno obremenitvijo?
Odgovor: Aktivna toplotna obremenitev je toplota, ki jo ustvarijo električne komponente znotraj ohišja, kot so krmilniki, senzorji in laserji. Pasivna toplotna obremenitev je toplota, ki pride v ohišje iz zunanjega okolja skozi stene, pokrov in odprtine. Oboje mora biti vključeno v izračun hladilne obremenitve. Pri večini kompaktnih elektronskih ohišij je aktivna toplotna obremenitev prevladujoča komponenta. Pri velikih ohišjih s slabo izolacijo je lahko pasivna toplotna obremenitev znatna.
Vprašanje 2: Kolikšno varnostno rezervo naj dodam k izračunu hladilne obremenitve?
Odgovor: Običajno je priporočena varnostna rezerva od 20 % do 30 %. Ta rezerva upošteva negotovosti glede porabe energije komponente, toplotne odpornosti vmesnikov in staranja TEC. Za kritične aplikacije, kot so medicinske naprave ali laserski sistemi, je lahko primerna večja marža 50 %. V podjetju Fuzhou X-Meritan Technology Co., Ltd. vam lahko pomagamo določiti ustrezno varnostno rezervo za vašo specifično aplikacijo.
Vprašanje 3: Zakaj se COP zmanjša, ko se temperaturna razlika poveča?
Odgovor: COP se zmanjša, ko se temperaturna razlika poveča, ker mora TEC bolj delati, da črpa toploto proti večjemu temperaturnemu gradientu. Vhodna električna moč se poveča, hladilna zmogljivost pa zmanjša, zato se zmanjša razmerje med hlajenjem in močjo. Zato je treba TEC izbrati za dejansko delovno temperaturno razliko, ne za največjo oceno ΔT. Naša tovarna nudi krivulje COP, ki prikazujejo učinkovitost pri različnih temperaturnih razlikah.
Vprašanje 4: Ali lahko uporabim enostopenjski TEC za veliko temperaturno razliko?
Odgovor: Enostopenjski TEC lahko doseže največjo temperaturno razliko okoli 65-75 K. Za večje temperaturne razlike je potreben večstopenjski TEC. Večstopenjski TEC združujejo dve ali več stopenj, da dosežejo večjo skupno temperaturno razliko, vendar so manj učinkoviti in dražji od enostopenjskih TEC. Če vaša aplikacija zahteva temperaturno razliko, večjo od 70 K, se posvetujte z našo inženirsko ekipo, da določite najboljšo rešitev.
Vprašanje 5: Kako izračunam toplotni upor svojega hladilnega telesa?
Odgovor: Toplotna upornost hladilnega telesa je odvisna od njegove geometrije, materiala in pogojev pretoka zraka. Običajno jo določi proizvajalec hladilnega telesa v °C/W. Pri naravni konvekciji je toplotni upor višji kot pri prisilnem zračenju. Za grobo oceno ima lahko toplotni odvod toplote z naravno konvekcijo s površino 0,1 m² toplotni upor približno 3–5 °C/W. Za natančne rezultate uporabite podatke proizvajalca ali opravite termični test. V naši tovarni vam lahko pomagamo izbrati hladilno telo, ki ustreza toplotnim zahtevam TEC.
Izračun zahtevane hladilne obremenitve je prvi in najpomembnejši korak pri izbiri termoelektričnega hladilnika. Hladilna obremenitev je vsota aktivne toplotne obremenitve, pasivne toplotne obremenitve in morebitnih dodatnih virov toplote. Izračunati ga je treba previdno, vključno s toplotno upornostjo vmesnikov in učinkom koeficienta učinkovitosti. Z upoštevanjem metod izračuna, opisanih v tem članku, lahko inženirji izberejo TEC, ki izpolnjuje toplotne zahteve aplikacije brez nepotrebnih stroškov ali zapletenosti. Naša tovarna Fuzhou X-Meritan Technology Co., Ltd. ima strokovno znanje in izdelke, ki podpirajo vaše zahteve glede termoelektričnega hlajenja. Zagotavljamo popolne podatke o zmogljivosti, tehnično podporo in načrte po meri, da vam pomagamo doseči najboljšo toplotno rešitev.
Ne glede na to, ali hladite medicinski analizator, lasersko diodo, baterijski paket ali kompaktno ohišje, vas vabimo, da nas kontaktirate, da se pogovorimo o vaših zahtevah. Zagotovimo lahko vzorce, tehnične podatke in podporo za aplikacije. Zaradi naše zavezanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za rešitve toplotnega upravljanja po vsem svetu.
Še danes se obrnite na Fuzhou X-Meritan Technology Co., Ltdda razpravljamo o vaših zahtevah glede termoelektričnega hladilnika in odkrijemo, kako lahko naši izdelki izpolnijo vaše potrebe po hladilni obremenitvi.
-
