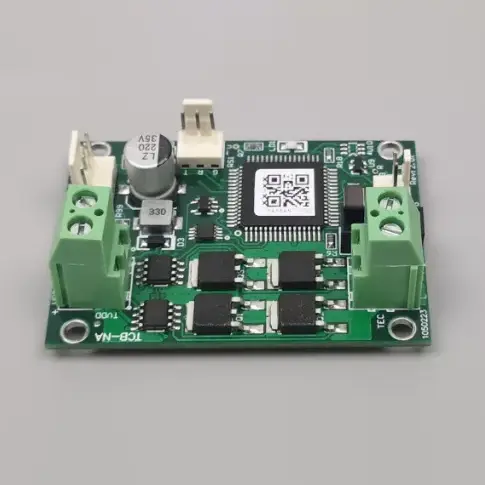

Regulator temperature TCB-NA za standardne hladilnike

Regulator temperature X-Meritan TCB-NA za standardne hladilnike je modul za nadzor temperature za standardne termoelektrične hladilnike (TEC), ki podpira hlajenje in ogrevanje. Zagotavlja natančnost nadzora temperature ±0,1 °C, tok 0–10 A TEC in območje nadzora od -20 °C do +100 °C.

S standardnim serijskim vmesnikom ASCII, zaznavanjem temperature 10K NTC in kompaktno strukturo 60 × 42 × 26,5 mm je TCB-NA zasnovan za preprosto integracijo v industrijske in komercialne sisteme za upravljanje toplote.

Tehnične specifikacije

Vrednost NTC B je mogoče prilagoditi. Drugačna vrednost B vpliva na merjenje absolutne temperature, vendar ne spremeni osnovne natančnosti nadzora.

Nadzorne funkcije

Ogrevanje in hlajenje

Regulator meri temperaturo preko senzorja NTC in prilagaja smer TEC glede na nastavljeno točko. To omogoča, da isti modul zagotavlja ogrevanje in hlajenje brez ločene krmilne strojne opreme.

VKLOP/IZKLOP regulacije

Metoda ON/OFF krmiljenja je zasnovana za vzdrževanje stabilne temperature v standardnih aplikacijah TEC, vključno z lasersko diodo in laboratorijsko opremo.

Serijski vmesnik

Nastavitve temperature in spremljanje v realnem času je mogoče upravljati prek serijskega protokola ASCII. Med namestitvijo in preskušanjem je mogoče uporabiti običajna serijska orodja, kot je Windows HyperTerminal.

Namenski alarm in signali "pripravljen" zagotavljajo povratne informacije o stanju delovanja, medtem ko vhod za zaustavitev TEC omogoča gostiteljskemu sistemu, da onemogoči delovanje TEC, kadar je to potrebno.

Ujemanje moči

TEC napetost

Ujemanje napetosti je ključnega pomena, ker regulator temperature TCB-NA za standardne hladilnike ne zagotavlja notranjega omejevanja izhodne napetosti. Napajalna napetost ne sme presegati nazivne napetosti priključenega TEC.

Na primer, pri uporabi 12 V TEC je treba ustrezno izbrati sistemsko napajanje.

Power Ripple

Preklopno delovanje krmilnika lahko poveča valovanje na priključenem preklopnem napajalniku. Če sistem vsebuje druge plošče, občutljive na električni šum ali elektromagnetne motnje, je morda bolje uporabiti ločeno napajanje za krmilnik.

Temperaturna zmogljivost

Domet senzorja

Povezani 10K NTC podpira določen merilni obseg od -30 °C do +147 °C, medtem ko je aktivni nadzor temperature določen od -20 °C do +100 °C.

Natančnost

Predpisana natančnost nadzora temperature in natančnost nastavljene temperature sta ±0,1°C. Na dejansko delovanje sistema lahko vplivajo tudi toleranca NTC, postavitev senzorja, toplotni kontakt, značilnosti TEC, odvajanje toplote in pogoji okolja.

Za aplikacije, ki zahtevajo strogo temperaturno stabilnost, je treba testiranje opraviti s končnim TEC, senzorjem, obremenitvijo in mehansko strukturo.

Področja uporabe

Laserske diode

Krmilnik lahko vzdržuje stabilno toplotno okolje za sisteme z lasersko diodo, kjer temperatura neposredno vpliva na delovanje.

Laboratorijska oprema

Primeren je za laboratorijske instrumente, ki zahtevajo standardno termoelektrično ogrevanje in hlajenje s stabilno regulacijo temperature.

Industrijski sistemi

Industrijska oprema lahko uporablja modul za splošni nadzor TEC, kjer so pomembni kompaktna namestitev, serijska komunikacija in stroškovna učinkovitost.

Pametne naprave

Zaradi cenovno naravnane arhitekture je krmilnik primeren za proizvodnjo pametnih naprav in druge količine, ki zahtevajo standardno regulacijo temperature.

TCB-NA ali TCB-NE?

TCB-NA je primeren, kadar projekt daje prednost standardnemu nadzoru temperature in stroškovni učinkovitosti. Za aplikacije, ki zahtevajo naprednejše upravljanje z energijo ali nadzor temperature na višji ravni, je serija TCB-NE morda primernejša.

Izbira mora temeljiti na TEC napetosti, toku, ciljni temperaturi, zahtevah glede krmiljenja, učinkovitosti in arhitekturi sistema.

Zahteve za javna naročila

Pred naročilom morajo kupci potrditi nazivno napetost TEC, največji tok, napajalno napetost, ciljno temperaturo, zahtevano natančnost, specifikacijo NTC, komunikacijske zahteve in delovno okolje.

X-Meritan ima lastno tovarno na Kitajskem, ki pokriva sestavljanje PCB in končno kalibracijo. Njegova inženirska ekipa lahko zagotovi tehnično podporo za ujemanje napetosti TEC, upravljanje valovanja moči in konfiguracijske zahteve. Standardni inventar komponent in čezmorska logistika podpirata OEM in obseg nabave.

Opombe o namestitvi

Napajalnik mora biti združljiv z oceno TEC. Preseganje napetosti TEC lahko povzroči preobremenitev komponent, ker regulator temperature TCB-NA za standardne hladilnike nima notranje omejitve izhodne napetosti.

Specifikacijo toka 0–10 A je treba oceniti skupaj s TEC, ožičenjem, priključki in napajanjem. Pravilno odvajanje toplote je potrebno tudi za celoten termoelektrični sistem.

Pri povezovanju druge občutljive elektronike na isti preklopni napajalnik pred končno integracijo sistema preverite delovanje valovitosti in EMI.

Pogosto zastavljena vprašanja

Katero napetost TEC lahko podpira TCB-NA?

Krmilnik podpira napetosti TEC od 5V do 27V. Napetost TEC mora biti enaka ali višja od napajalne napetosti plošče. Ker TCB-NA nima notranje omejitve izhodne napetosti, napajanje ne sme preseči nazivne napetosti TEC.

Kolikšen je največji tok TEC?

Regulator temperature TCB-NA za standardne hladilnike podpira tokovno območje TEC 0–10 A. Dejanski delovni tok je treba izbrati glede na oceno TEC, toplotno obremenitev, ožičenje, konektorje in zmogljivost napajanja.

Ali lahko regulator zagotavlja ogrevanje in hlajenje?

ja Dvosmerna nadzorna arhitektura omogoča TEC, da deluje v načinu ogrevanja in hlajenja, kar omogoča vzdrževanje ciljne temperature v spreminjajočih se okoljskih pogojih.

Kateri temperaturni senzor uporablja krmilnik?

Standardna konfiguracija uporablja 10K NTC s privzeto vrednostjo B 3950. Vrednost B je mogoče prilagoditi glede na zahteve aplikacije. Določeno merilno območje je od -30 °C do +147 °C, z nadzornim območjem od -20 °C do +100 °C.

Kako je mogoče nadzorovati ali spremljati TCB-NA?

Krmilnik uporablja standardni serijski vmesnik ASCII za nastavitev temperature in spremljanje v realnem času. Zagotavlja tudi signale alarma in statusa "pripravljen" ter vhod za zaustavitev TEC za integracijo z nadzornim sistemom gostitelja.
