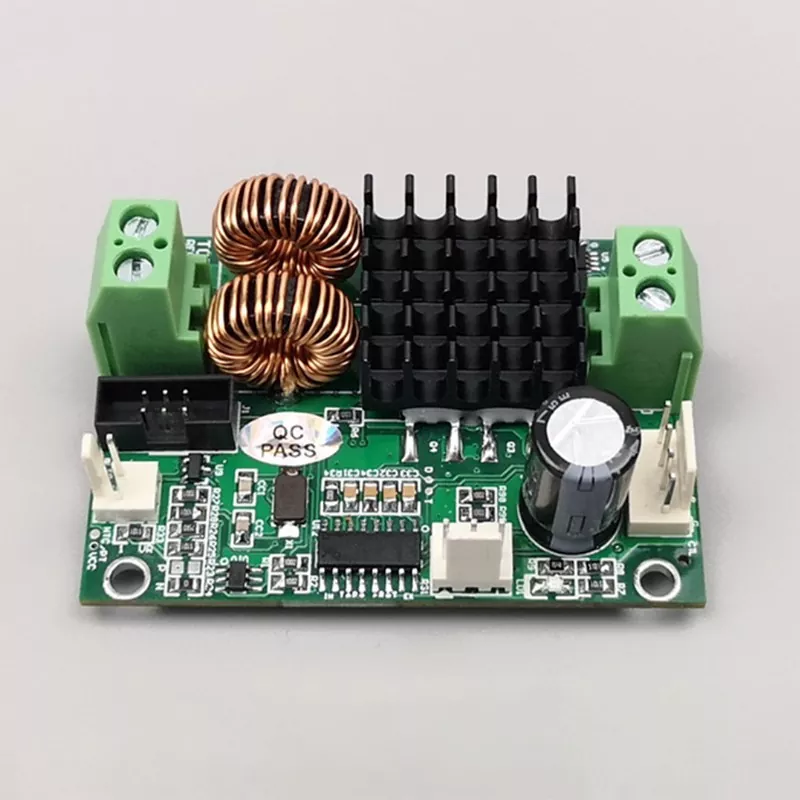

Regulator temperature TCB-NC s kompaktno zasnovo in visoko natančnostjo

TCB-NC je namenska polprevodniška plošča za nadzor temperature, zasnovana za scenarije industrijskega nadzora z visoko gostoto in miniaturno natančno opremo. Regulator temperature TCB-NC s kompaktno zasnovo in visoko natančnostjo uporablja zasnovo visoko integriranega vezja, ki združuje izračun PID, pogon z visoko močjo, pridobivanje podatkov senzorja NTC in povratne informacije signala v eno samo enoto, kar omogoča poenostavljeno integracijo sistema.

Osnovno načelo delovanja

TCB-NC uporablja optimiziran povratni krmilni mehanizem PID z zaprto zanko, posebej prilagojen za aplikacije ogrevanja in hlajenja na osnovi polprevodnikov.

Uporablja vgrajen temperaturni senzor NTC za pridobivanje temperaturnih podatkov v realnem času iz naprave in okolja ter hitro primerja te odčitke z nastavljenimi parametri za natančen izračun temperaturnih odstopanj.

Z uporabo tristopenjskega algoritma PID (Proporcionalno-Integral-Derivativa) dinamično prilagaja izhodne parametre in nenehno modulira tok, ki se dovaja termoelektrični hladilni plošči, ter nadomešča tradicionalne preproste metode vklopa/izklopa.

To učinkovito preprečuje toplotni šok, ki ga povzročijo hitra nihanja temperature; tudi ko se temperatura obremenitve dinamično spreminja, se regulator hitro zaklene na ciljno temperaturo, kar zagotavlja stabilno, neprekinjeno regulacijo temperature z minimalnimi nihanji.

Parametri

Lastnosti izdelka

1. Ultra-kompaktna struktura

Regulator temperature TCB-NC s kompaktno zasnovo in visoko natančnostjo ima miniaturno integrirano zasnovo in odpravlja obsežne strukture, ki jih najdemo v tradicionalni opremi za nadzor temperature. Njegova kompaktna, lahka oblika omogoča brezhibno vgradnjo v industrijske omare z visoko gostoto in miniaturne natančne naprave.

V primerjavi s tradicionalnimi sistemi znatno prihrani prostor za namestitev in se ujema s trenutnimi trendi miniaturizacije in integracije industrijske opreme.

2. Odpornost na elektromagnetne motnje industrijskega razreda

TCB-NC je podvržen obsežnemu testiranju elektromagnetne združljivosti (EMC), preden zapusti tovarno, kar dokazuje odlično odpornost na elektromagnetne motnje.

Tudi v zapletenih industrijskih okoljih, za katera so značilne visoka napetost, interakcija več naprav in močan elektromagnetni šum, ohranja natančno pridobivanje podatkov o temperaturi in stabilno delovanje sistema, brez motenj signala ali okvar krmiljenja.

3. Preprosta interakcija človek-stroj

Ima vizualni zaslon visoke ločljivosti in intuitivno krmarjenje po menijih, zaradi česar so nastavitve parametrov in preklapljanje med načini nadzora temperature enostavni.

Specializirano tehnično znanje ni potrebno; standardni operaterji lahko hitro dokončajo zagon opreme in kalibracijo parametrov, zaradi česar je primeren tako za nastavitev opreme za množično proizvodnjo kot za dnevno vzdrževanje.

4. Ultra-visoka natančnost nadzora temperature

Posebej optimiziran za zahtevne aplikacije, kot so proizvodnja polprevodnikov, natančno testiranje in laboratorijske analize; ponuja minimalno temperaturno toleranco in dolgoročno ohranja natančne in stabilne temperature.

Učinkovito rešuje težave, kot so napake pri testiranju in odstopanja pri procesu, ki jih povzročajo temperaturna nihanja v natančni opremi, ter zagotavlja visoke izkoristke izdelkov in natančne eksperimentalne podatke.

5. Kompaktna velikost, velika moč

Združuje faktor kompaktne oblike z visokozmogljivim pogonskim modulom, ki lahko stabilno poganja različne standardne termoelektrične hladilnike (TEC) z visoko učinkovitostjo termoelektrične pretvorbe.

Usklajuje potrebo po kompaktni namestitvi z zahtevami visoko intenzivnih operacij nadzora temperature in zagotavlja zmogljivost, ki je veliko boljša od standardnih plošč za nadzor temperature enake velikosti.

Kakšne so prednosti v primerjavi s tradicionalnimi sistemi za nadzor temperature?

1. Višja integracija

Tradicionalni industrijski sistemi za nadzor temperature zahtevajo zunanje pogonske module in opremo za pridobivanje signalov, kar ima za posledico zapletene arhitekture in okorno ožičenje.

Regulator temperature TCB-NC ima integrirano zasnovo vse v enem z vgrajenim pogonom in povratnimi sistemi; Regulator temperature TCB-NC s kompaktno zasnovo in visoko natančnostjo izvaja natančen nadzor temperature neodvisno kot samostojna enota, kar znatno poenostavi arhitekturo sistema.

2. Pametnejša krmilna logika

Tradicionalni nadzor temperature vklopa/izklopa se sooča s težavami, kot so prekoračitev temperature, pogosti cikli zagona in izklopa ter znaten toplotni šok, ki lahko med dolgotrajnim delovanjem poškoduje natančne komponente jedra.

Ta izdelek uporablja stalno regulacijo dinamičnega izhoda PID za zagotavljanje gladkih temperaturnih prehodov in minimalnih nihanj, učinkovito zaščito osrednjih komponent in podaljšanje celotne življenjske dobe opreme.

3. Širša primernost uporabe

Izvorna podpora za termistorje NTC zagotavlja združljivost s konfiguracijami senzorjev večine natančne opreme za nadzor temperature in omogoča prilagodljivo prilagajanje aplikacijam za hlajenje in ogrevanje.

Ne glede na to, ali gre za statične laboratorijske naloge s konstantno temperaturo ali dinamične industrijske obremenitve, ohranja stabilno, visoko natančno delovanje in ponuja veliko večjo vsestranskost kot tradicionalne specializirane naprave za nadzor temperature.

Glavni scenariji uporabe

1. Nadzorne omare za industrijsko avtomatizacijo

Zagotavlja natančno toplotno upravljanje s konstantno temperaturo za integrirane električne krmilne omare z visoko gostoto. Regulator temperature TCB-NC s kompaktno zasnovo in visoko natančnostjo preprečuje staranje električnih komponent in okvare delovanja, ki jih povzročajo visoke notranje temperature, ter zagotavlja neprekinjeno in stabilno delovanje avtomatiziranih proizvodnih linij.

2. Natančni laboratorijski instrumenti

Primerno za nadzor konstantne temperature različnih analitičnih instrumentov, opreme za testiranje in eksperimentalnih vzorcev. S prednostmi, kot so delovanje brez vibracij, visoka natančnost in nizke motnje, odpravlja vpliv temperaturnih nihanj na eksperimentalne podatke, kar zagotavlja natančne in ponovljive rezultate testiranja.

3. Polprevodniška mikroprocesna oprema

Uporablja se za regulacijo temperature pri mikro-strojni obdelavi polprevodnikov, natančnem jedkanju in mikro/nanoinšpekcijski opremi. Izpolnjuje stroge standarde nadzora temperature proizvodnih procesov polprevodnikov, kar pomaga izboljšati stopnje izkoristka pri natančni obdelavi.

4. Nova energetska pomožna oprema

Združljiv z novo opremo za testiranje energije, komponentami za upravljanje toplote za sisteme za shranjevanje energije in moduli za nadzor mikrotemperature. Stabilizira delovne temperature in se prilagaja zapletenim visoko- in nizkotemperaturnim delovnim pogojem nove energetske opreme.

pogosta vprašanja

V1: Kakšna je temeljna vrednost prehoda na sistem za nadzor temperature TCB-NC v primerjavi s tradicionalnimi rešitvami?

Glavne prednosti so na treh področjih:
Prvič, ima manjši odtis in večjo integracijo, zaradi česar je idealen za naknadno vgradnjo miniaturne opreme;
Drugič, ponuja večjo natančnost nadzora temperature in širšo združljivost senzorjev, kar je primerno za natančne proizvodne procese;
Tretjič, odpravlja potrebo po zunanji pomožni strojni opremi, poenostavlja celotno strukturo sistema in učinkovito zmanjšuje stroške integracije opreme, ožičenja in dolgoročnega vzdrževanja.

V2: Kako naj se umerijo parametri PID, da se doseže optimalen nadzor temperature?

Priporočamo industrijsko standardno metodo iterativne kalibracije: najprej nastavite parametre integrala (I) in odvoda (D) na nič in postopoma povečujte proporcionalno ojačenje (Kp), dokler ne pride do rahlega temperaturnega nihanja; nato prilagodite integralni čas (Ti), da odpravite temperaturno napako v stanju dinamičnega ravnovesja; končno, natančno nastavite izpeljani čas (Td), da izboljšate temperaturno odzivno hitrost in zmanjšate nihanja. Za natančne parametre, specifične za opremo, se obrnite na našo tehnično ekipo za individualno vodenje.

V3: Ali je regulator temperature TCB-NC s kompaktno zasnovo in visoko natančnostjo primeren za pogoje delovanja visoko natančne polprevodniške opreme?

Ta izdelek je bil posebej razvit za polprevodniško mikro opremo in naprave za natančno testiranje. Prestal je industrijsko testiranje elektromagnetne združljivosti (EMC) in stabilnosti. Z visoko prostorsko učinkovitostjo, stabilnim izhodom temperature in minimalnimi napakami podatkov služi kot idealna rešitev za nadzor mikrotemperature na proizvodnih linijah polprevodnikov in za natančno laboratorijsko opremo.

V4: Ali naprava podpira dvosmerni nadzor ogrevanja in hlajenja? Ali ga je mogoče prilagoditi za enosmerno delovanje?

Izvorno podpira samodejno preklapljanje med ogrevanjem in hlajenjem ter ohranja konstantno temperaturo glede na pogoje delovanja. Podpira tudi programiranje po meri – omogoča konfiguracijo za načine samo za ogrevanje ali samo za hlajenje – za izpolnjevanje posebnih zahtev glede nadzora temperature različne opreme in ponuja visoko prilagodljivost pri prilagajanju.

V5: Ali so za množična naročila na voljo podpora za tehnično integracijo in poprodajne storitve?

Kot prvotni proizvajalec zagotavljamo namensko tehnično integracijo, navodila za uravnavanje parametrov in podporo za integracijo na sistemski ravni za množična naročila. Vsi izdelki so podvrženi standardizirani kontroli kakovosti in popolnemu pregledu pred odpremo. Ponujamo tudi dolgoročno poprodajno tehnično podporo za izpolnjevanje potreb množične proizvodnje podjetij in iteracije projektov.
