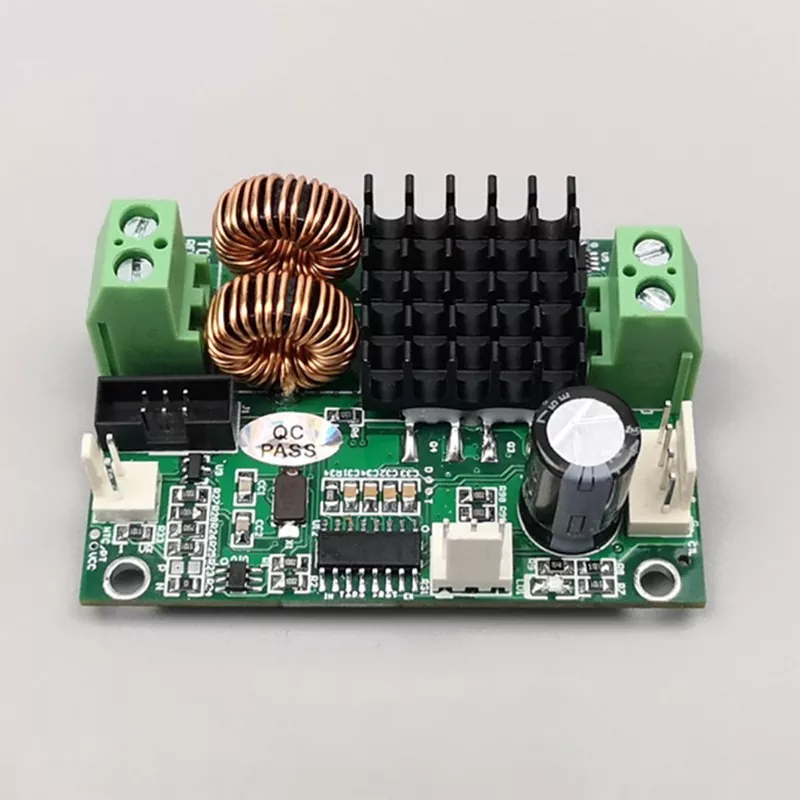

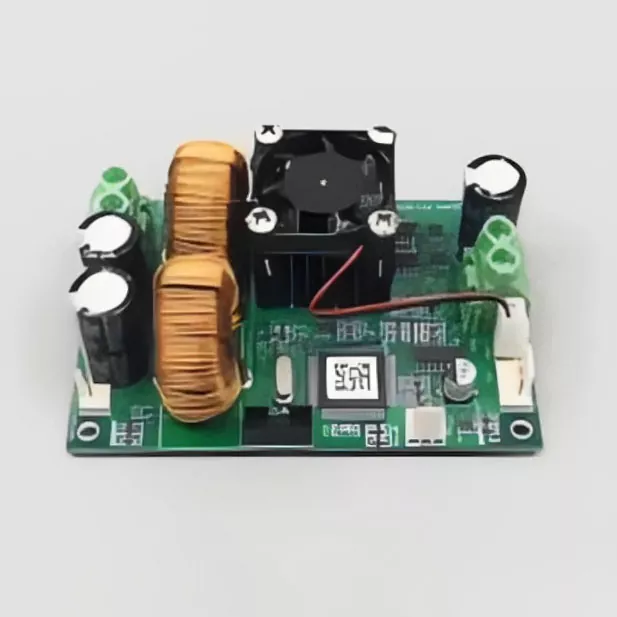

PID regulator temperature

X-Meritan proizvaja regulatorje temperature PID, ki se uporabljajo v industrijskih ogrevalnih in hladilnih sistemih. Te naprave preberejo temperaturni signal s senzorja, ga primerjajo z nastavljeno vrednostjo in prilagodijo izhod, da ohranijo temperaturo procesa stabilno. Pogoste aplikacije vključujejo ekstruzijo plastike, stroje za pakiranje, laboratorijske peči in linije za predelavo hrane.

Regulator ni samostojna ogrevalna naprava. Zagotavlja krmilni signal, ki poganja rele, polprevodniški rele (SSR) ali analogni izhod. Dejansko ogrevanje ali hlajenje izvajajo zunanji elementi, kot so kartušni grelniki, tračni grelci ali hladilni ventili.

Kako deluje PID krmiljenje

PID pomeni proporcionalno, integralno in izvedeno. Regulator stalno meri razliko med nastavljeno in dejansko temperaturo. Ta razlika se imenuje napaka.

Proporcionalni člen ustvari izhod, sorazmeren trenutni napaki. Integralni člen kopiči pretekle napake in popravlja zamik v stanju dinamičnega ravnovesja. Izpeljan izraz se odziva na hitrost spremembe in pomaga zmanjšati prekoračitev.

V praksi uporabnik ali funkcija samodejne nastavitve krmilnika nastavi tri parametre: proporcionalni pas, integralni čas in izpeljani čas. Pravilna nastavitev je nujna. Slabo nastavljena zanka PID bo nihala ali se odzivala počasi. ON-OFF krmiljenje je enostavnejše in se uporablja tam, kjer proces dopušča temperaturna nihanja.

Tehnični parametri

Vse specifikacije so preverjene na končnem testu. Vsaki enoti je mogoče priložiti potrdilo o kalibraciji.

Vhodne in izhodne možnosti

Krmilnik se mora ujemati s temperaturnim senzorjem in stikalno napravo za breme. Spodnja tabela povzema pogoste kombinacije.

Neusklajenost med vrsto vnosa in senzorjem povzroči napačne odčitke. Neusklajenost med izhodno in preklopno napravo povzroči neuspešno krmiljenje ali poškodbo komponent.

PID proti ON-OFF krmiljenju

Krmiljenje VKLOP-IZKLOP popolnoma vklopi izhod, ko temperatura pade pod nastavljeno točko, in popolnoma izklopi, ko se dvigne nad nastavljeno točko in pas histereze. Ta metoda je preprosta in deluje za sisteme z veliko toplotno maso, kjer so temperaturna nihanja sprejemljiva.

PID krmiljenje modulira izhod zvezno ali v hitrih izbruhih. Ohranja temperaturo blizu nastavljene vrednosti z minimalnimi nihanji. PID je potreben za procese, ki zahtevajo visoko temperaturno toleranco, kot so laboratorijski inkubatorji, šobe za brizganje in nadzor temperature z lasersko diodo.

Funkcija samodejne nastavitve v krmilnikih X-Meritan izračuna začetne parametre PID z vnosom nadzorovane motnje in merjenjem odziva procesa. Po samodejni nastavitvi je za optimalno delovanje pogosto še vedno potrebna ročna fina nastavitev.

Premisleki glede namestitve in ožičenja

Nepravilno ožičenje je najpogostejši vzrok za okvare na terenu. Med namestitvijo je treba preveriti naslednje točke:

Vhod termočlena: Uporabite pravilen podaljšek termočlena. Ne uporabljajte bakrene žice. Polariteta se mora ujemati. Kompenzacija hladnega spoja, vgrajena v krmilnik, predvideva, da je priključni blok pri znani temperaturi. Izogibajte se postavljanju regulatorja v bližino virov vročega zraka, ki povzročajo temperaturni nihanje priključkov.

Vhod RTD: Uporabite trižično ali štirižično povezavo za izničenje upora vodnika. Dvožična povezava povzroča napako pri merjenju, zlasti pri dolgih kablih.

Izhod SSR: Izhod SSR krmilnika je nizkonapetostni enosmerni impulz. Povezan mora biti s krmilnim vhodom zunanjega SSR. Ne priključite ga neposredno na grelni element.

Izhod releja: Uporabite dušilno vezje prek induktivnih obremenitev za zaščito kontaktov releja. Življenjska doba releja je ocenjena za določeno število operacij pri danem toku. Pogosto preklapljanje pri visokem toku skrajša življenjsko dobo.

Napajanje: širok napetostni vhod sprejme večino industrijskih omrežij. Toda napetostni skoki iz bližnjih motorjev ali kontaktorjev lahko poškodujejo krmilnik. Uporabite prenapetostno zaščito ali omrežni filter, če je električni vod hrupen.

Ozemljitev: Priključite ozemljitveni priključek na ustrezno ozemljitev. To zmanjša električni šum in izboljša varnost.

Vodnik za izbiro

Če želite izbrati regulator temperature PID, odgovorite na ta vprašanja:

1. Katera vrsta senzorja bo uporabljena?

Termoelementi pokrivajo široko temperaturno območje in se hitro odzivajo. RTD so natančnejši in stabilnejši pri nižjih temperaturah, vendar počasnejši. Analogni vhodi se uporabljajo, ko temperaturni signal prihaja iz oddajnika.

2. Kakšno je zahtevano temperaturno območje?

Območje krmilnika mora pokrivati ​​pričakovano območje delovanja. Uporaba krmilnika s širšim razponom, kot je potrebno, zmanjša ločljivost. Na primer, krmilnik s termočlenom K z območjem 0–1370 °C prikazuje ločljivost 1 °C. Krmilnik z razponom 0–400 °C lahko prikazuje ločljivost 0,1 °C.

3. Kaj je naprava za preklop bremena?

Če uporabljate SSR, izberite izhod pogona SSR. Če uporabljate mehanski kontaktor, je primeren relejni izhod. Če je končni krmilni element proporcionalni ventil ali krmilnik moči SCR, uporabite analogni izhod.

4. Kakšna natančnost je zahtevana?

Specifikacija natančnosti prikaza je ±0,5 % FS ali ±1 številka. Za območje 0–400 °C je to ±2 °C. Če proces zahteva kontrolo ±0,5°C, je krmilnik sam ne more doseči. Natančnost senzorja, toplotne izgube in nastavitev sistema prav tako prispevajo k natančnosti končne regulacije.

5. Ali je potrebna komunikacija ali alarm?

Alarmni izhodi so uporabni za zaščito pred previsoko temperaturo. RS485 Modbus omogoča nadzor in prilagajanje krmilnika iz PLC-ja ali računalnika. Te možnosti povečajo stroške, zato izberite samo tisto, kar zahteva aplikacija.

Tipične aplikacije

Stroji za plastiko in pakiranje

PID regulatorji uravnavajo temperaturo ekstruzijskih sodov, razdelilnikov vročih kanalov in palic za toplotno tesnjenje. Stalna temperatura preprečuje degradacijo materiala in zagotavlja kakovost tesnjenja.

Laboratorijska oprema

Mufelne peči, sušilne peči in kopeli s konstantno temperaturo se za ponovljive pogoje zanašajo na krmilnike PID. Počasen toplotni odziv teh sistemov zahteva natančno nastavitev integralnega člena.

Predelava hrane

Komercialne pečice, cvrtniki in pasterizatorji uporabljajo krmilnike PID za doseganje standardov varnosti hrane in kakovosti. Krmilnik pogosto deluje s senzorjem PT100 za natančno merjenje nizke temperature.

Proizvodnja polprevodnikov in elektronike

Spajkalne postaje, pečice za reflow in pečice za strjevanje potrebujejo tesne temperaturne profile. PID krmilnik deluje z izhodi SSR za hitro preklapljanje in fino regulacijo.

Pogosto zastavljena vprašanja

V: Kakšna je razlika med PID in ON-OFF regulacijo v praksi?

O: Nadzor ON-OFF preklaplja izhod med polnim vklopom in popolnim izklopom. Temperatura niha okoli nastavljene vrednosti. PID krmiljenje nenehno prilagaja izhod, da ohranja temperaturo skoraj konstantno. Uporabite PID, kadar proces dopušča le majhna odstopanja.

V: Kaj je samodejna nastavitev in kdaj naj jo uporabim?

A: Auto-tune je funkcija, ki samodejno izračuna parametre PID. Deluje tako, da nadzorovano vklaplja in izklaplja izhod ter meri, kako se sistem odziva. Zaženite samodejno nastavitev med začetno nastavitvijo ali ko se toplotna obremenitev bistveno spremeni. Po samodejni nastavitvi preverite delovanje in po potrebi ročno prilagodite.

V: Zakaj moja temperatura presega nastavljeno vrednost?

O: Prekoračitev običajno pomeni, da je proporcionalni pas preozek ali da je integralni čas prekratek. Regulator uporablja preveč moči, preden temperatura doseže nastavljeno točko. Povečajte proporcionalni pas ali zmanjšajte integralno delovanje. Samodejna prilagoditev vam lahko pomaga najti izhodišče.

V: Ali lahko uporabljam isti regulator za ogrevanje in hlajenje?

O: Nekateri modeli podpirajo dvojni izhod za ogrevanje/hlajenje. Zagotavljajo en izhod za ogrevanje in drugega za hlajenje. To je uporabno za sisteme, ki zahtevajo oboje, kot so plastični ekstruderji z ventilatorji za hlajenje zraka. Preverite specifikacije modela, da potrdite razpoložljivost dvojnega izhoda.

V: Kako vem, ali je moj senzor združljiv?

O: Vrsta vhoda krmilnika se mora ujemati s senzorjem. Pri termočlenih se mora črka tipa (K, J, T itd.) ujemati. Za RTD se mora krivulja upora (PT100 ali PT1000) ujemati. Uporaba napačne nastavitve bo povzročila napačne odčitke temperature. Večina krmilnikov ima konfiguracijski parameter za izbiro vrste vhoda.

V: Kakšna je pričakovana življenjska doba PID krmilnika?

O: S pravilno namestitvijo in hlajenjem lahko elektronika deluje več let. Relejni izhod je najpogostejši predmet obrabe. Življenjska doba kontakta releja je določena s strani proizvajalca in je odvisna od preklopne frekvence in toka. Izhodi SSR nimajo mehanske obrabe, vendar lahko odpovejo zaradi pregretja ali prenapetosti.

V: Ali nudite tehnično podporo za uglaševanje?

O: Da. Naši inženirji lahko pomagajo pri začetni nastavitvi in ​​prilagajanju za posebne aplikacije. Navedite podrobnosti o vašem toplotnem sistemu, vključno z močjo grelnika, vrsto senzorja in značilnostmi obremenitve. Odgovorimo v enem delovnem dnevu.
