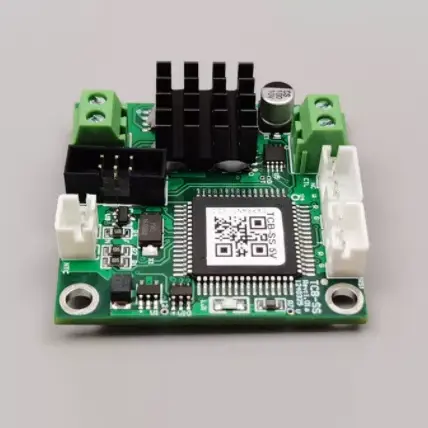

Temperaturni regulator TCB-SS z izjemno kompaktno velikostjo in zasnovan za mikro TEC

X-Meritan izdeluje temperaturni krmilnik TCB-SS z izjemno kompaktno velikostjo in je zasnovan za aplikacije Micro TEC, kjer je treba prostor na plošči, temperaturno stabilnost in nadzorovan izhod TEC upoštevati skupaj. TCB-SS združuje zaznavanje temperature in pogon TEC na majhni nadzorni plošči, kar omogoča regulacijo Micro TEC prek zanke za nadzor temperature na podlagi povratnih informacij.

Krmilnik je zasnovan okoli formata kompaktne plošče in ne splošne arhitekture za nadzor temperature. Uporablja senzor 10K NTC kot privzeti vhod za zaznavanje temperature in podpira privzeto napetost TEC 4,5 V z največjim tokom TEC 3 A, zaradi česar je plošča primerna za miniaturne sisteme za upravljanje toplote.

Parametri

Nadzorna struktura

Temperaturna povratna informacija

10K NTC zazna spremembe temperature in pošlje signal krmilniku.

PID krmiljenje

Krmilnik primerja izmerjeno temperaturo s ciljno vrednostjo in regulira izhod Micro TEC preko PID krmiljenja.

Neprekinjena vožnja

Neprekinjen izhod prilagodi pogon TEC med delovanjem, namesto da bi se zanašal le na preprosto vklop/izklop.

Ključne značilnosti

Ultra-kompaktna plošča

Temperaturni regulator TCB-SS z merami 4 cm × 4 cm × 1,28 cm z izjemno kompaktno velikostjo in zasnovan za mikro TEC je zasnovan za sisteme Micro TEC z omejenim prostorom za namestitev.

0,01°C Nadzor temperature

Krmilnik zagotavlja natančnost nadzora temperature 0,01 °C in natančnost nastavitve temperature 0,01 °C za natančno regulacijo toplote.

>94 % izhodna učinkovitost

Z izhodno učinkovitostjo nad 94 % krmilnik zagotavlja učinkovito krmiljenje TEC v kompaktnih sistemih za nadzor temperature.

4,5 V TEC izhod, 3 A maks.

Privzeta napetost TEC je 4,5 V, z največjim tokom TEC 3 A, za združljive aplikacije Micro TEC.

10K NTC zaznavanje temperature

Privzeti senzor je 10K NTC z B-vrednostjo 3950, ki zagotavlja temperaturno povratno informacijo za krmilno zanko.

-60°C do +170°C Merjenje

Območje merjenja nadzora temperature je od -60°C do +170°C, medtem ko je določeno območje nadzora temperature od -20°C do +100°C.

Integrirana zaščita

Vgrajene funkcije vključujejo previsok tok, prenapetost, omejevanje temperature in zaznavanje odprtega/kratkega stika TEC za nadzor krmilnika in priključenega TEC med delovanjem.

Združljivost

Pred integracijo je treba preveriti električne zahteve TEC, značilnosti NTC, ciljno temperaturo in napajanje plošče glede na specifikacije krmilnika.

Področja uporabe

Natančni optični moduli

Temperaturni krmilnik TCB-SS z izjemno kompaktno velikostjo in zasnovan za mikro TEC zagotavlja kompakten nadzor temperature za optične module, kjer so potrebni stabilni toplotni pogoji.

Laserski diodni sistemi

Poganja lahko združljiv Micro TEC za uravnavanje temperature laserskih diod v kompaktnih optičnih sistemih.

Miniaturna laboratorijska oprema

Kompaktni krmilnik je primeren za laboratorijske instrumente, ki zahtevajo regulacijo temperature na osnovi Micro TEC v omejenem prostoru za namestitev.

Prenosna diagnostična oprema

TCB-SS podpira nadzor temperature v kompaktnih diagnostičnih napravah, kjer sta velikost plošče in toplotna regulacija pomembna dejavnika zasnove.

Infrardeči in CCD senzorji

Krmilnik je mogoče integrirati s sistemi Micro TEC za temperaturno regulacijo temperaturno občutljivih infrardečih detektorjev in CCD senzorjev.

pogosta vprašanja

V1: Za katero vrsto TEC je zasnovan krmilnik?

A1: Regulator temperature TCB-SS z izjemno kompaktno velikostjo in zasnovan za Micro TEC je zasnovan za aplikacije Micro TEC. Priključeni TEC je treba preveriti glede na določeno privzeto napetost TEC 4,5 V in največji tok 3 A.

V2: Katera konfiguracija senzorja NTC se uporablja?

A2: Privzeta konfiguracija zaznavanja temperature je 10K NTC z B-vrednostjo 3950. Druge zahteve za senzor je treba potrditi med specifikacijo projekta.

V3: Kakšna je razlika med merilnim območjem in nadzornim območjem?

A3: Območje merjenja nadzora temperature je od -60 °C do +170 °C, medtem ko je določeno območje nadzora temperature od -20 °C do +100 °C. Merilno območje označuje zmožnost zaznavanja temperature, medtem ko krmilno območje določa določeno območje regulacije temperature.

V4: Kakšno napajanje potrebuje plošča?

A4: Napajalna napetost plošče je 5 V ±10 % DC. Sistem mora zagotavljati ustrezen vir energije, ki ostane znotraj tega določenega vhodnega območja.

V5: Kolikšen je največji tok, ki je na voljo za TEC?

A5: Največji določen tok TEC je 3 A, s privzeto napetostjo TEC 4,5 V. Dejanski priključeni TEC je treba izbrati glede na njegove električne zahteve in omejitve krmilnika.

V6: Kakšno temperaturno natančnost lahko zagotovi krmilnik?

A6: Navedena natančnost nadzora temperature je 0,01 °C, nastavljena natančnost temperature pa je prav tako določena na 0,01 °C.

V7: Katere zaščitne funkcije so vključene?

A7: Krmilnik vključuje zaščito pred prenapetostjo, zaščito pred prenapetostjo, omejevanje temperature ter zaznavanje odprtega tokokroga in kratkega stika TEC.
