Inženir oblikovanja dela na novi medicinski diagnostični napravi. Naprava potrebuje majhno hladilno cono, ki lahko vzdržuje natančno temperaturo 4 °C, z možnostjo preklopa na ogrevanje za drug test. Hlajenje mora biti kompaktno, brez tresljajev in mora delovati v kateri koli smeri. Običajne hladilne naprave – kompresorji, ventilatorji in izmenjevalniki toplote – ne morejo izpolniti teh zahtev. So preveliki, prehrupni in premalo prilagodljivi. Rešitev je termoelektrični hladilnik, polprevodniška naprava, ki za črpanje toplote uporablja Peltierjev učinek. Peltierjev učinek je pojav, ki razlikujeTermoelektrični hladilnikiod vseh drugih hladilnih tehnologij. To je razlog, zakaj so lahko miniaturizirani, zakaj nimajo gibljivih delov in zakaj lahko takoj preklopijo s hlajenja na ogrevanje. Za inženirje nabave in oblikovalce izdelkov je razumevanje Peltierjevega učinka bistvenega pomena za določitev, ali je termoelektrični hladilnik prava izbira za določeno aplikacijo.
Ta vodnik je napisan za kupce, ki potrebujejo termoelektrične hladilnike in želijo razumeti tehnologijo, ki stoji za njimi. Razložili bomo, kaj je Peltierjev učinek, kako deluje, kako se razlikuje od običajnega hlajenja in katere specifikacije so pomembne pri izbiri termoelektričnega hladilnika. Zagotovili bomo tudi podrobne parametre izdelka iz naše tovarne naFuzhou X-Meritan Technology Co., Ltd.Ne glede na to, ali načrtujete medicinske pripomočke, laserske sisteme, avtomobilske sedeže ali potrošniško elektroniko, vam bo ta vodnik pomagal sprejeti informirano odločitev o termoelektričnem hlajenju.

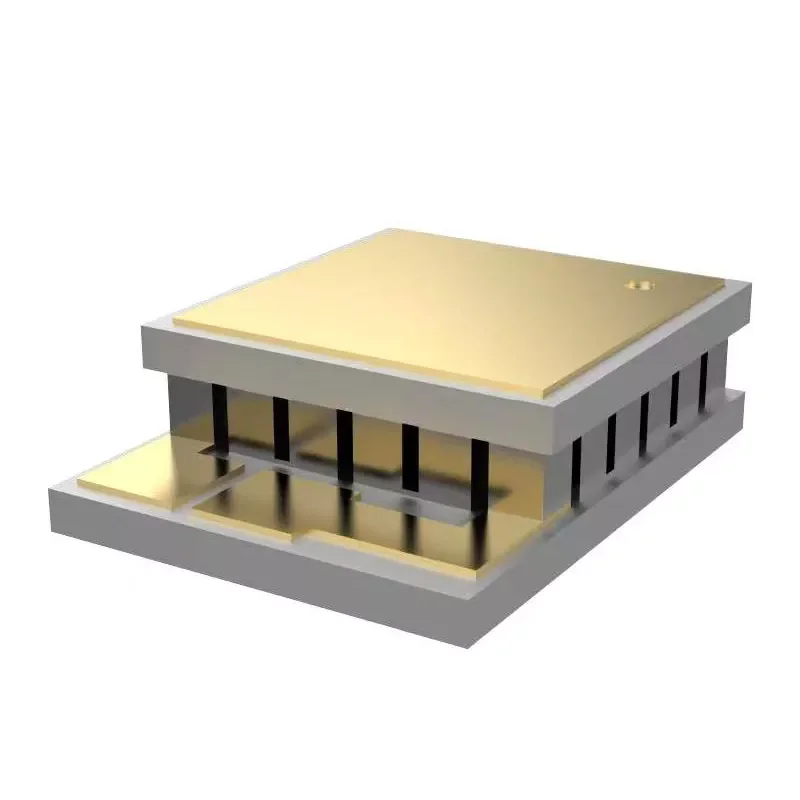

Peltierjev učinek je termoelektrični pojav, ki ga je leta 1834 odkril francoski fizik Jean Charles Athanase Peltier. Opisuje segrevanje ali ohlajanje, do katerega pride na stičišču dveh različnih prevodnikov, ko skoznje teče električni tok. Ko tok teče v eno smer, se toplota absorbira na enem stičišču in sprosti na drugem. Ko se tok obrne, je učinek obraten: vroč spoj postane hladen, hladen spoj pa vroč. To je temeljno načelo termoelektričnih hladilnikov. Termoelektrični hladilnik, znan tudi kot Peltierjev hladilnik, je polprevodniška toplotna črpalka, ki uporablja Peltierjev učinek za prenos toplote z ene strani naprave na drugo. Naprava je sestavljena iz niza polprevodniških kroglic p-tipa in n-tipa, ki so električno zaporedno in termično vzporedno povezane. Peleti so stisnjeni med dvema keramičnima podlagama. Pri uporabi enosmernega toka se elektroni in luknje premikajo skozi pelete in s seboj prenašajo toploto. Rezultat sta hladna in vroča stran. Spodnja tabela povzema ključne vidike Peltierjevega učinka.
| Vidik | Opis |
| Odkritje | Jean Charles Athanase Peltier, 1834 |
| Načelo | Ogrevanje ali hlajenje na stičišču različnih prevodnikov |
| Smer učinka | Odvisno od smeri toka |
| Ključne komponente | Polprevodniške kroglice tipa P in N, keramične podlage |
| Rezultat | Hladna stran in vroča stran |
V Fuzhou X-Meritan Technology Co., Ltd. je naša tovarna specializirana za načrtovanje in proizvodnjo termoelektričnih hladilnikov, ki temeljijo na Peltierjevem učinku. Imamo bogate izkušnje s proizvodnjo polprevodniških peletov, sestavljanjem modulov in načrtovanjem toplotnih sistemov. Naši izdelki se uporabljajo v številnih aplikacijah, od medicinskih naprav do potrošniške elektronike.
Termoelektrični hladilniki se od običajnih hladilnih naprav razlikujejo v več osnovnih pogledih. Običajne hladilne naprave, kot so sistemi za kompresijo hlapov, absorpcijski hladilniki in toplotne črpalke, se opirajo na mehanske komponente – kompresorje, črpalke in ventilatorje – za kroženje hladilnega sredstva in prenos toplote. Ti sistemi so učinkoviti za hlajenje v velikem obsegu, vendar so zajetni, hrupni in imajo gibljive dele, ki se obrabijo. Termoelektrični hladilniki nimajo gibljivih delov. Uporabljajo Peltierjev učinek za neposredno črpanje toplote, brez kakršnega koli hladilnega sredstva ali mehanske kompresije. Zaradi tega so kompaktni, tihi, zanesljivi in lahko delujejo v kateri koli orientaciji. Spodnja tabela primerja obe vrsti hladilnih sistemov.
| Značilno | Termoelektrični hladilnik | Konvencionalna hladilna naprava |
| Načelo delovanja | Peltierjev učinek | Parna kompresija ali absorpcija |
| Gibljivi deli | Noben | Kompresor, ventilatorji, črpalke |
| Hladilno sredstvo | Noben | Obvezno |
| Velikost | Kompakten | Velik |
| Hrup | Tiho (razen ventilatorja) | Hrupno |
| Vibracije | Noben | ja |
| Orientacija | Vsaka orientacija | Običajno fiksna orientacija |
| Hlajenje/ogrevanje | Reverzibilno (s trenutnim obratom) | Ni reverzibilen (brez dodatnih ventilov) |
| Učinkovitost | Nižje (COP običajno 0,5–1,5) | Višji (COP običajno 2–4) |
| Natančen nadzor temperature | Odlično (+/- 0,1°C) | Zmerno (+/- 1°C) |
V naši tovarni izdelujemo termoelektrične hladilnike za aplikacije, ki zahtevajo edinstvene prednosti polprevodniškega hlajenja. Našim strankam pomagamo razumeti kompromise med termoelektričnim in običajnim hlajenjem, da se lahko pravilno odločijo za svojo aplikacijo. Naša ekipa inženirjev lahko pomaga pri toplotnih izračunih, izbiri modula in načrtovanju sistema.
Pri izbiri termoelektričnega hladilnika mora kupec upoštevati več ključnih specifikacij. Te specifikacije določajo delovanje hladilnika in njegovo primernost za uporabo. Najpomembnejše specifikacije so največja temperaturna razlika (ΔTmax), največja moč hlajenja (Qmax), največji tok (Imax), največja napetost (Vmax) in dimenzije modula. ΔTmax je največja temperaturna razlika, ki jo modul lahko doseže med vročo in hladno stranjo. Qmax je največja količina toplote, ki jo lahko modul črpa pri ΔT=0. Imax in Vmax sta največji tok in napetost, pri katerih lahko modul deluje. Spodnja tabela povzema te specifikacije.
| Specifikacija | Opis | Tipičen obseg |
| ΔTmaks | Največja temperaturna razlika (toplo do hladno) | 60°C - 75°C |
| Qmax | Največja moč hlajenja pri ΔT=0 | 10 W - 200 W |
| Imax | Največji delovni tok | 2 A - 15 A |
| Vmaks | Največja delovna napetost | 3 V - 30 V |
| Velikost modula | Dolžina x širina x višina | 10 x 10 mm do 62 x 62 mm |
| Število stopenj | Eno ali večstopenjski | 1 - 5 |
V Fuzhou X-Meritan Technology Co., Ltd. naša tovarna izdeluje termoelektrične hladilnike s širokim spektrom specifikacij. Ponujamo enostopenjske in večstopenjske module, s Qmax od 10 W do 200 W in ΔTmax od 60°C do 75°C. Module lahko oblikujemo tudi po meri, da izpolnijo posebne zahteve. Naša inženirska ekipa vam lahko pomaga pri izbiri optimalnega modula za vašo aplikacijo.
Termoelektrični hladilniki so najbolj primerni za aplikacije, ki zahtevajo eno ali več od naslednjega: kompaktna velikost, brez gibljivih delov, brez vibracij, natančen nadzor temperature ali možnost preklapljanja med hlajenjem in ogrevanjem. Te aplikacije običajno najdemo v panogah, kot so medicina, vesoljska industrija, avtomobilska industrija, potrošniška elektronika in telekomunikacije. V medicinski industriji se termoelektrični hladilniki uporabljajo v diagnostičnih napravah, insulinskih hladilnikih in laboratorijski opremi. V letalstvu se uporabljajo v satelitskih komponentah in hlajenju letalske elektronike. V avtomobilski industriji se uporabljajo za hlajenje sedežev, toplotno upravljanje baterije in držala za skodelice. V potrošniški elektroniki se uporabljajo v prenosnih hladilnikih, hladilnikih za vino in hladilnikih procesorjev. Spodnja tabela povzema ključne aplikacije in razloge, zakaj so termoelektrični hladilniki primerni zanje.
| Aplikacija | Ključna zahteva | Zakaj termoelektrični hladilnik |
| Medicinske diagnostične naprave | Natančen nadzor temperature | +/- 0,1°C natančnost, brez vibracij |
| Laserski sistemi | Kompaktno, natančno hlajenje | Majhna velikost, hiter odziv |
| Avtomobilski sedeži | Hlajenje in ogrevanje | Reverzibilen s trenutnim obratom |
| Prenosni hladilniki | Kompakten, na baterije | Nizka moč, brez hladilnega sredstva |
| Telekomunikacijska oprema | Zanesljivo, brez vzdrževanja | Brez gibljivih delov, dolga življenjska doba |
| Aerospace | Lahek, brez tresljajev | Kompakten, polprevodniški |
V naši tovarni sodelujemo s strankami v vseh teh panogah, da zagotovimo termoelektrične hladilnike, ki izpolnjujejo njihove posebne zahteve. Zagotovimo lahko standardne module ali sklope po meri. Naša ekipa inženirjev lahko pomaga pri toplotnih izračunih, izbiri modulov in integraciji sistema.
Ocenjevanje dobavitelja termoelektričnih hladilnikov zahteva osredotočenost na proizvodne zmogljivosti, nadzor kakovosti, tehnično podporo in izkušnje. Dobavitelj mora biti sposoben izdelati polprevodniške kroglice in sestaviti module po zahtevanih specifikacijah. To zahteva posebno opremo za rezanje peletov, spajkanje in testiranje. Dobavitelj mora imeti sistem nadzora kakovosti, ki zagotavlja dosledno delovanje in zanesljivost. To vključuje testiranje ΔTmax, Qmax in tesnosti. Dobavitelj mora imeti tehnično podporo za pomoč pri izbiri modula in načrtovanju toplotnega sistema. Spodnja tabela povzema merila za ocenjevanje.
| Kriterij ocenjevanja | Kaj iskati | Zakaj je pomembno |
| Zmogljivost izdelave | Proizvodnja peletov, oprema za montažo modulov | Zagotavlja kakovost in doslednost izdelkov |
| Kontrola kakovosti | ISO 9001, zapisi o testiranju | Zagotavlja dosledno delovanje |
| Tehnična podpora | Toplotna tehnika, pomoč pri projektiranju | Pomaga izbrati pravi modul |
| Izkušnje | Dosežek v termoelektrični industriji | Dokazuje zmogljivost in zanesljivost |
| Prilagajanje | Sposobnost oblikovanja modulov po meri | Izpolnjuje posebne zahteve uporabe |
V X-Meritanu naša tovarna že več kot desetletje izdeluje termoelektrične hladilnike. Investirali smo v napredno opremo za proizvodnjo peletov in sestavljanje modulov. Imamo certifikat ISO 9001 in vodimo podrobne evidence vseh preskusov delovanja. Naša tehnična ekipa je na voljo za pomoč pri izbiri modula in načrtovanju toplotnega sistema. Vabimo vas, da nas ocenite glede na ta merila in nas obravnavate kot svojega partnerja za termoelektrične hladilnike.
V spodnji tabeli so navedeni ključni parametri izdelka za naše termoelektrične hladilnike. Ti moduli so zasnovani za široko paleto aplikacij, od medicinskih naprav do potrošniške elektronike. Naša tovarna lahko izdela tudi module po meri, ki ustrezajo posebnim zahtevam.
| Parameter | Razpon specifikacij | Opombe |
| ΔTmaks | 60°C - 75°C | Odvisno od stopnje modula |
| Qmax | 10 W - 200 W | Pri ΔT=0 |
| Imax | 2 A - 15 A | Največji delovni tok |
| Vmaks | 3 V - 30 V | Največja delovna napetost |
| Velikost modula | 10 x 10 mm do 62 x 62 mm | Na voljo velikosti po meri |
| Število stopenj | 1 - 5 | Večstopenjski za višji ΔT |
| Keramična podlaga | Aluminijev oksid, aluminijev nitrid | AlN za večjo toplotno prevodnost |
| Spajkalnik | Sn-Sb, Sn-Bi, Au-Sn | Izbrano za temperaturno območje |
| Delovna temperatura | -50°C do +150°C | Odvisno od spajke in materialov |
| Pričakovana življenjska doba | 100.000+ ur | S pravilnim upravljanjem toplote |
V naši tovarni izdelujemo naše termoelektrične hladilnike, ki izpolnjujejo te specifikacije in še več. ΔTmax, Qmax, velikost in število stopenj lahko prilagodimo vaši specifični aplikaciji. Naš sistem nadzora kakovosti vključuje testiranje delovanja in zanesljivosti vsakega modula. Naš cilj je našim strankam zagotoviti visokokakovostne termoelektrične hladilnike, ki izpolnjujejo njihove potrebe po upravljanju toplote.
Vprašanje 1: Kakšna je tipična učinkovitost termoelektričnega hladilnika v primerjavi s sistemom, ki temelji na kompresorju?
Odgovor: Koeficient učinkovitosti (COP) termoelektričnega hladilnika je običajno od 0,5 do 1,5, medtem ko ima sistem na osnovi kompresorja tipično COP od 2 do 4. To pomeni, da so termoelektrični hladilniki manj učinkoviti in porabijo več energije za enako količino hlajenja. Vendar so zaradi svoje kompaktne velikosti, pomanjkanja gibljivih delov in natančnega nadzora temperature prednostna izbira za številne aplikacije, kjer je učinkovitost drugotnega pomena glede na te druge dejavnike.
Vprašanje 2: Ali se lahko termoelektrični hladilnik uporablja za hlajenje in ogrevanje?
Odgovor: Da, termoelektrični hladilnik se lahko uporablja za hlajenje in ogrevanje. Z obračanjem smeri enosmernega toka se vroča in hladna stran zamenjata. Zaradi tega so termoelektrični hladilniki idealni za aplikacije, ki zahtevajo tako hlajenje kot ogrevanje, kot so avtomobilski sedeži, hladilniki za vino in medicinske naprave. Preklop je trenuten in ne zahteva dodatnih komponent.
Vprašanje 3: Kakšna je največja temperaturna razlika, ki jo lahko doseže termoelektrični hladilnik?
Odgovor: Največja temperaturna razlika (ΔTmax) enostopenjskega termoelektričnega hladilnika je običajno 60 °C do 75 °C. Za večje temperaturne razlike se uporabljajo večstopenjski moduli. Večstopenjski modul lahko doseže ΔTmax 100 °C ali več. Dejanska temperaturna razlika, dosežena v aplikaciji, je odvisna od toplotne obremenitve in učinkovitosti hladilnega telesa na vroči strani.
Vprašanje 4: Kako dolgo trajajo termoelektrični hladilniki?
Odgovor: Termoelektrični hladilniki imajo dolgo pričakovano življenjsko dobo, običajno 100.000 do 200.000 ur, ker nimajo gibljivih delov. Življenjska doba je omejena z degradacijo spajkalnih spojev in polprevodniških materialov. Z ustreznim upravljanjem toplote in pogoji delovanja lahko termoelektrični hladilnik zdrži več let. Naša tovarna preizkuša naše module, da zagotovi, da izpolnjujejo naše specifikacije pričakovane življenjske dobe.

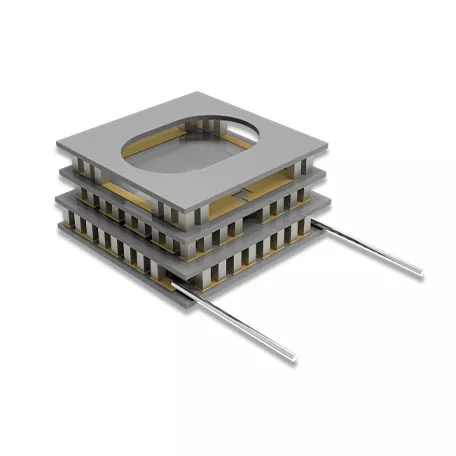

Vprašanje 5: Kakšna je razlika med enostopenjskim in večstopenjskim termoelektričnim hladilnikom?
Odgovor: Enostopenjski termoelektrični hladilnik ima eno plast polprevodniških peletov in lahko doseže ΔTmax od 60 °C do 75 °C. Večstopenjski termoelektrični hladilnik ima več plasti, ki so naložene ena na drugo, pri čemer vsaka plast prispeva k skupni temperaturni razliki. Večstopenjski moduli lahko dosežejo ΔTmax 100°C ali več, vendar imajo manjšo hladilno moč (Qmax) in so dražji. Uporabljajo se za aplikacije, ki zahtevajo zelo nizke temperature, kot so infrardeči detektorji in senzorji CCD.
Peltierjev učinek je pojav, po katerem se termoelektrični hladilniki razlikujejo od običajnih hladilnih naprav. Omogoča toplotno črpanje v trdnem stanju brez gibljivih delov, brez hladilnega sredstva in brez vibracij. Zaradi tega so termoelektrični hladilniki idealni za aplikacije, ki zahtevajo kompaktno velikost, natančen nadzor temperature in možnost preklapljanja med hlajenjem in ogrevanjem. Čeprav so manj učinkoviti kot kompresorski sistemi, so zaradi svojih edinstvenih prednosti edina izvedljiva izbira za številne zahtevne aplikacije. Naša tovarna Fuzhou X-Meritan Technology Co., Ltd. ima strokovno znanje in opremo za proizvodnjo visokokakovostnih termoelektričnih hladilnikov, ki izpolnjujejo najzahtevnejše zahteve. Uporabljamo visokokakovostne polprevodniške materiale, natančne postopke sestavljanja in stroga testiranja, da zagotovimo, da naši moduli zagotavljajo zanesljivo delovanje in dolgo življenjsko dobo.
