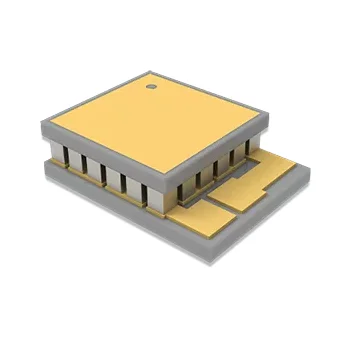

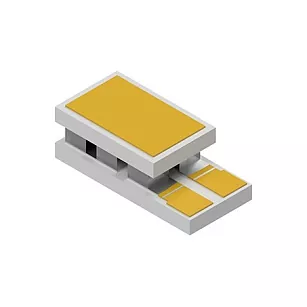

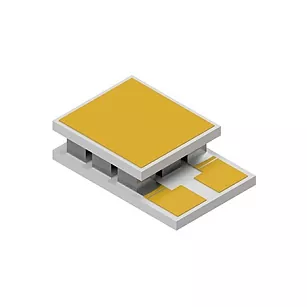

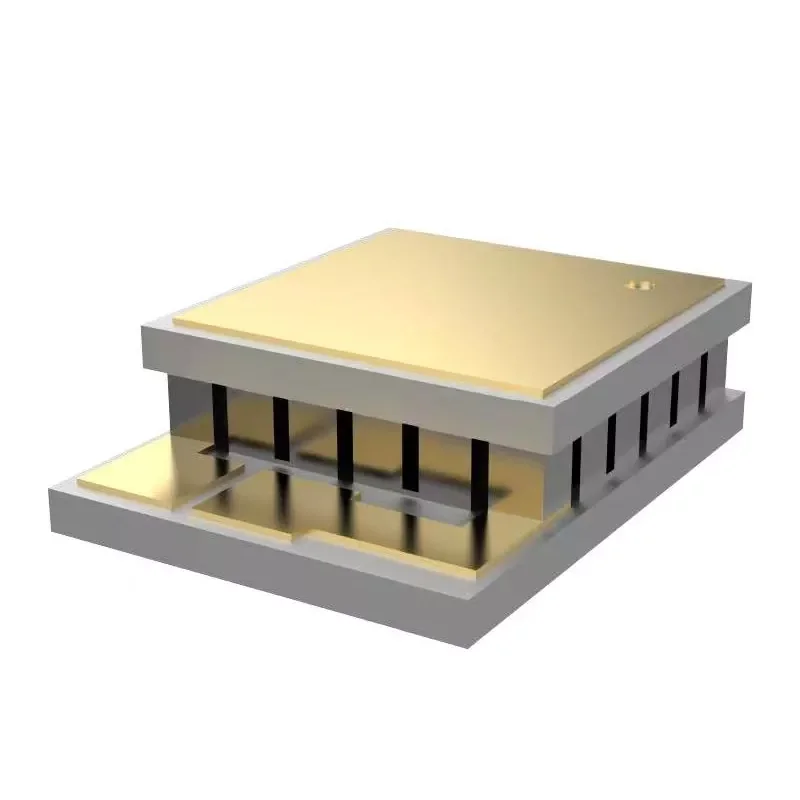

Mikro termoelektrični hladilniki za optoelektroniko

X-Meritan obsega zmogljivosti pri razvoju termoelektričnih materialov, proizvodnji komponent termoelektričnih hladilnikov (TEC) in načrtovanju toplotnih rešitev. Ti mikro termoelektrični hladilniki za optoelektronske naprave uporabljajo Peltierjev učinek za aktivno hlajenje ali ogrevanje, pri čemer odpravljajo potrebo po kompresorjih, hladilnih sredstvih ali gibljivih mehanskih delih. Primerni so za temperaturno občutljive komponente, kot so laserske diode, optične komunikacijske naprave, fotodetektorji, lidar moduli in druge kompaktne optoelektronske komponente.

Lastnosti:

●  Miniaturiziran dizajn, primeren za prostorsko omejeno optoelektronsko in natančno elektronsko embalažo.

●  Podpira natančen nadzor temperature, kar pomaga zmanjšati vpliv temperaturnega premika na delovanje naprave.

● Polprevodniška hladilna struktura, brez gibljivih delov, ki zagotavlja stabilno in zanesljivo dolgoročno delovanje.

●  Zmogljivost pri visokih temperaturah: Primerno za aplikacije, ki zahtevajo stabilen nadzor temperature pri povišanih temperaturah okolja.

●  Brez vibracij ali mehanskega hrupa: polprevodniška struktura je primerna za natančne optične sisteme in občutljivo merilno opremo.

●  Skladno z RoHS, kar olajša uporabo v projektih na globalnem trgu.

Scenariji uporabe:

●  Nadzor temperature za optične komunikacijske naprave, zlasti nadzor periferne temperature za laserske diode, DFB, EML in TOSA/ROSA.

●  Stabilizacija temperature oddajnikov in sprejemnikov LiDAR.

●  Viri svetlobe in senzorske enote v opremi za medicinsko testiranje.

●  Natančne optične preskusne mize in laboratorijske kalibracijske platforme.

●  Aplikacije pakiranja, ki zahtevajo majhno velikost, nizke vibracije in hitro odzivnost.

Specifikacije in prilagajanje

Merila za izbor

Pri izbiri mikro termoelektričnih hladilnikov za optoelektroniko upoštevajte naslednje parametre:

Mere: Prilagojeno glede na osnovo naprave in montažno komoro

Debelina: mora uravnotežiti toplotno odpornost, vpenjalno silo in prostor za montažo

Največji delovni tok: Ujemati se mora z napajanjem pogona in strategijo nadzora temperature

Največja temperaturna razlika (Delta Tmax): Odvisno od pogojev hladilnega telesa na vročem koncu

Zmogljivost toplotne črpalke (Qmax): Določa, koliko toplote je mogoče odvzeti

Upornost in napetost: Vpliva na izgube pogona in natančnost krmiljenja

Pri prilagajanju bomo potrdili:

Dimenzije vira toplote: laserski čip, paket TO, mikrosenzor ali integrirani optoelektronski modul.

Materiali vmesnikov: prevleka iz niklja, združljivost s spajkami ali posebne zahteve za metalizacijo.

Območje delovne temperature: stabilizacija sobne temperature, delovanje pri nizki temperaturi ali kompenzacija pri visoki temperaturi.

Strukturne zahteve: Izjemno tanka konstrukcija, večja gostota toplotne črpalke ali druge prostorske omejitve.

Tehnične specifikacije

Zakaj izbrati X-Meritan?

Miniaturna zasnova TEC: mikro TEC, majhni kot 1,5 × 1,1 mm, z minimalno debelino 0,65 mm.

Visoka gostota toplotne črpalke: do približno 43 W/cm², primerna za kompaktne aplikacije z visokim toplotnim tokom.

Strokovno znanje o termoelektričnih materialih: Interni razvoj termoelektričnih materialov podpira optimizirano delovanje TEC in zasnove, specifične za uporabo.

Rešitve TEC po meri: Mere po meri, električne lastnosti, konfiguracija materiala, metalizacija in povezovalne strukture na podlagi aplikacijskih zahtev.

Od prototipa do proizvodnje: podpora od toplotnega načrtovanja in razvoja prototipa do testiranja in serijske proizvodnje.

Pogosto zastavljena vprašanja

Zakaj je ta izdelek bolj primeren za optoelektronske naprave kot standardni hladilniki?

Standardni hladilniki zagotavljajo le pasivno hlajenje, zato temperatura naprave niha s spremembami temperature okolja. Mikro termoelektrični hladilniki po drugi strani aktivno nadzorujejo temperaturo, s čimer se delovna temperatura vrne v ciljno območje, zaradi česar so idealni za optoelektronske sisteme, ki so občutljivi na temperaturni nihanje.

Čemu je treba dati prednost pri projektih laserske diode?

Poudarek ne bi smel biti le na sami hladilni plošči, ampak na celotni toplotni poti: stik z virom toplote, materiali vmesnikov, zasnova hladilnega telesa in ali je pogonski tok pravilno usklajen.

Ali lahko X-Meritan prilagodi velikost termoelektričnega hladilnika (TEC)?

ja X-Meritan lahko oceni velikosti in konfiguracije po meri na podlagi inženirskih risb, vzorcev ali specifikacij uporabe. Prilagoditev vključuje dimenzije, električne značilnosti, konfiguracijo materiala P/N, strukturo povezave in zahteve za vmesnik.
