Mikro termoelektrični hladilniki za LiDAR

Laserski oddajnik znotraj mikro termoelektričnih hladilnikov za LiDAR ustvarja toploto med delovanjem, medtem ko se lahko temperatura okolice med različnimi delovnimi okolji močno razlikuje. Če se temperatura laserja spremeni izven zahtevanega delovnega območja, optična naprava morda ne bo vzdrževala zahtevanega delovnega stanja.

Micro-TEC je mogoče namestiti neposredno na laserski modul za aktivno črpanje toplote stran od temperaturno občutljive komponente. Za razliko od pasivnega hladilnega telesa se ne zanaša samo na naravno ali prisilno odvajanje toplote.

Za kompaktne sklope LiDAR je glavna vrednost uporabe lokaliziran nadzor temperature. Hladilnik je mogoče namestiti blizu laserskega vira, ne da bi potrebovali kompresor, krogotok hladilnega sredstva ali premikajoče se mehanske komponente.

Ključne specifikacije

Dejanska hladilna zmogljivost, tok, napetost, dimenzije in toplotna zmogljivost so odvisni od izbrane konfiguracije Micro-TEC in toplotne obremenitve komponente LiDAR.

Kompaktna velikost za prostorsko omejene module LiDAR

Mikro termoelektrični hladilniki za LiDAR imajo omejen notranji prostor, ker so laser, detektor, optične komponente, elektronska vezja in strukture za odvajanje toplote integrirani v en sklop.

Naše Micro-TEC je mogoče izdelati v konfiguracijah mikro velikosti do nekaj milimetrov. To omogoča, da je hladilnik nameščen blizu laserja ali druge toplotno občutljive komponente, namesto da zaseda prostor kot ločen hladilni sistem.

Za prilagojene sklope LiDAR je mogoče dimenzije izdelka ovrednotiti glede na razpoložljiv prostor za namestitev, položaj komponente, montažno strukturo in električni vmesnik.

Manj kot 1 W porabe energije

Poraba energije je pomemben konstrukcijski parameter, ko je Micro-TEC integriran v vozilo LiDAR ali drug kompakten elektronski sistem.

Naši mikro termoelektrični hladilniki lahko delujejo z manj kot 1 vatom v ustreznih konfiguracijah. Dejanska zahteva po moči je odvisna od izbrane zasnove izdelka in toplotne obremenitve, ki jo je treba nadzorovati.

Za inženirsko oceno bi morali kupci zagotoviti ciljno temperaturo hlajenja, toplotno obremenitev, razpoložljivo napetost in dimenzije namestitve, tako da je mogoče izbrati ustrezno konfiguracijo Micro-TEC.

Polprevodniško hlajenje brez hladilnega sredstva

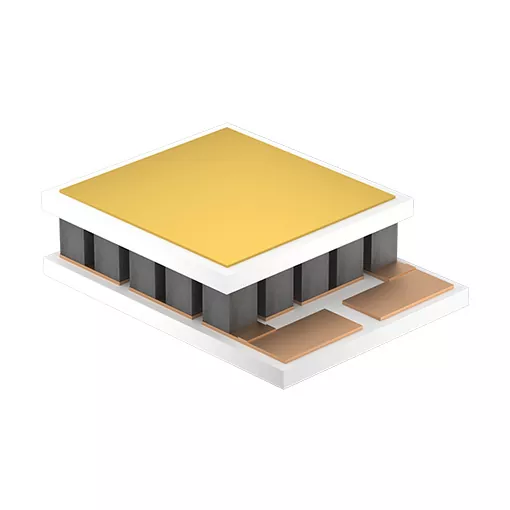

Mikro termoelektrični hladilniki za LiDAR uporabljajo polprevodniške termoelektrične materiale med keramičnimi podlagami za prenos toplote ob uporabi električnega toka.

Komponenta ima:

● Brez kompresorja

● Brez hladilnega sredstva

● Brez mehanskih gibljivih delov

● Kompaktna polprevodniška konstrukcija

● Neposredno električno krmiljenje

Ta struktura je uporabna za module LiDAR, kjer je treba hladilno komponento namestiti blizu laserja in integrirati v omejen mehanski prostor.

Aktivno toplotno črpanje za lasersko kontrolo temperature

Micro-TEC se uporablja za nadzor temperature ciljne komponente namesto za preprosto znižanje temperature celotnega ohišja LiDAR.

Pri uporabi električnega toka se toplota prenaša s hladne na vročo stran. Hladna stran je nameščena blizu laserja ali druge temperaturno občutljive komponente, medtem ko mora biti vroča stran povezana z učinkovito potjo za odvajanje toplote.

Toplotna zasnova mora zato upoštevati obe strani Micro-TEC:

Ciljna komponenta → Micro-TEC Cold Side → Micro-TEC Hot Side → LiDAR Struktura odvajanja toplote

Če vroča stran ne more učinkovito odstraniti prenesene toplote, se zmanjša učinkovitost hlajenja celotnega sistema.

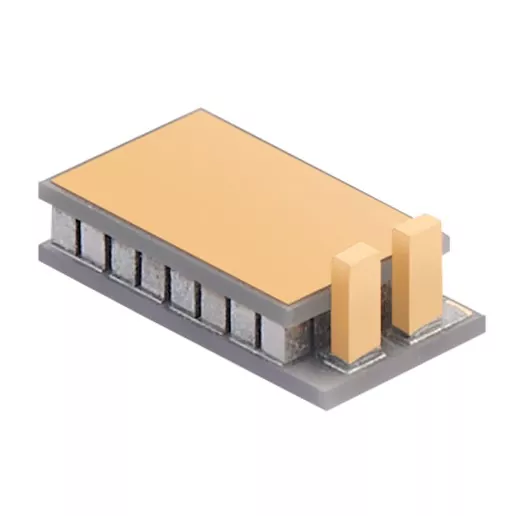

Micro-TEC z glavo za sklop LiDAR

Za modele LiDAR, ki zahtevajo definiran mehanski vmesnik, lahko zagotovimo mikro termoelektrične hladilnike z glavami.

Konfiguracijo glave je mogoče ovrednotiti glede na:

● Razpoložljiv prostor za namestitev

● Montažna struktura

● Položaj komponente

● Električna povezava

● Zahteve glede sestavljanja

Za nestandardne strukture lahko stranke zagotovijo obstoječi vzorec ali inženirsko risbo. Strukturo ocenimo pred izdelavo vzorca.

Prilagojeni mikro termoelektrični hladilniki

Standardni Micro-TEC se morda ne ujema z dimenzijami ali toplotnimi zahtevami določenega modula LiDAR. Podpiramo izdelke po meri, ki temeljijo na vzorcih strank ali risbah.

Postopek prilagajanja lahko zajema:

Mere → Električni parametri → Montažna struktura → Konfiguracija glave → Toplotne zahteve

Pred masovno proizvodnjo se izdelajo vzorci za potrditev strank. To omogoča, da se Micro-TEC preveri glede na dejanski sklop LiDAR, preden se sprosti proizvodna količina.

Informacije, potrebne za izbiro Micro-TEC

Za nov projekt hlajenja LiDAR lahko stranke zagotovijo naslednje informacije:

Če nekateri parametri še niso na voljo, se lahko kot izhodišče za tehnično oceno uporabi obstoječi vzorec Micro-TEC ali sestavna risba LiDAR.

Namestitev in toplotni vmesnik

Toplotni vmesnik med Micro-TEC in laserskim modulom neposredno vpliva na prenos toplote.

Hladna stran mora vzdrževati zadosten stik s ciljno komponento, ustrezen toplotni vmesnik (TIM) pa je mogoče uporabiti, če to zahteva zasnova sklopa.

Vroča stran zahteva učinkovito pot odvajanja toplote. Hladilno telo, ohišje ali druga hladilna struktura mora biti zasnovana tako, da odvaja toploto, ki jo prenaša Micro-TEC.

Micro-TEC mora prav tako delovati v okviru svojih specificiranih električnih parametrov. Največji tok IMAX ne sme biti presežen, ker lahko prevelik tok poškoduje termoelektrični polprevodniški spoj.

Zmogljivost izdelave

X-Meritan izdeluje mikro termoelektrične hladilnike in tudi nadzoruje pripravo termoelektričnih materialov na predhodnem nivoju.

Naše proizvodne zmogljivosti zajemajo:

● Priprava termoelektričnega materiala

● Precizna obdelava komponent

● Varjenje

● Sestavljanje

● Mikro pakiranje

● Prilagojena proizvodnja Micro-TEC

Ta proizvodna struktura podpira projekte, ki zahtevajo nestandardne dimenzije Micro-TEC, montažne strukture ali električne konfiguracije.

Za prilagojene aplikacije LiDAR je izdelek mogoče razviti na ravni materiala in komponent, namesto da bi bil omejen na obstoječi standardni hladilnik.

Proces razvoja mikro termoelektričnega hladilnika

Za prilagojene projekte hlajenja LiDAR sledimo razvojnemu procesu, ki temelji na vzorcu:

Risba/vzorec stranke → Tehnična ocena → Oblikovanje izdelka → Proizvodnja vzorca → Potrditev vzorca → Masovna proizvodnja

Stopnja potrditve vzorca omogoča preverjanje dimenzij, montažne strukture, električne povezave in združljivosti sestavov pred masovno proizvodnjo.

Aplikacije

Mikro termoelektrični hladilniki se lahko uporabljajo za nadzor temperature:

● Laserski oddajniki LiDAR

● Optoelektronske komponente, občutljive na temperaturo

● Kompaktni optični moduli

● Avtomobilski sklopi LiDAR

● Druge miniaturne elektronske komponente, ki zahtevajo lokalno aktivno hlajenje

Kakovost in izvozne izkušnje

X-Meritan ima več kot 10 let izkušenj na področju hlajenja miniaturnih polprevodnikov in zagotavlja izdelke Micro-TEC za mednarodne trge.

Podjetje je pridobilo certifikate ISO in CE ter izvaža izdelke v Evropo, Severno Ameriko, Južno Ameriko, Jugovzhodno Azijo in druge trge.

Naše tehnične izkušnje zajemajo komunikacije z optičnimi vlakni, industrijsko medicinsko opremo, pametno avtomobilsko elektroniko, potrošniško elektroniko in raziskovalne aplikacije.

pogosta vprašanja

Katere informacije potrebujete za izbiro Micro-TEC za LiDAR?

Najbolj uporabne informacije vključujejo toplotno obremenitev komponente, ciljno temperaturo, razpoložljivo napetost, največji tok, namestitvene mere, montažno strukturo in način odvajanja toplote na vročo stran. Za oceno se lahko uporabi tudi risba ali obstoječi vzorec Micro-TEC.

Kako majhen je lahko Micro-TEC?

X-Meritan lahko izdela konfiguracije Micro-TEC do nekaj milimetrov, odvisno od zahtevane strukture in zmogljivosti. Končne dimenzije je treba potrditi glede na vlogo.

Ali lahko naredite Micro-TEC glede na našo risbo LiDAR?

ja Podpiramo prilagajanje na podlagi risb ali vzorcev strank. Izdelek je vzorčen in potrjen pred masovno proizvodnjo.

Ali lahko dobavite Micro-TEC z glavo?

ja Konfiguracije glave so na voljo za aplikacije, ki zahtevajo definirano montažno ali povezovalno strukturo. Natančna zasnova glave je potrjena glede na sklop LiDAR.

Ali lahko Micro-TEC deluje pod 1 W?

Da, ustrezne konfiguracije lahko delujejo pri manj kot 1 W. Dejanska poraba energije je odvisna od zasnove Micro-TEC, pogojev delovanja in toplotne obremenitve.

Kaj je glavna skrb pri namestitvi?

Dve najpomembnejši točki sta toplotni stik na hladni strani in odvajanje toplote na vroči strani. Hladna stran potrebuje učinkovit stik s ciljno komponento, vroča stran pa mora imeti zadostno pot za odvajanje prenesene toplote.

Ali je mogoče Micro-TEC uporabljati neprekinjeno?

Neprekinjeno delovanje je odvisno od izbrane konfiguracije Micro-TEC in njenih specificiranih električnih in termičnih delovnih pogojev. Izdelek mora delovati znotraj navedenih meja napetosti in toka, vroča stran pa mora biti ustrezno ohlajena.

Kaj se zgodi, če je tok IMAX presežen?

Preseganje navedenega toka IMAX lahko povzroči čezmerno električno in toplotno obremenitev ter lahko poškoduje termoelektrični polprevodniški spoj. Micro-TEC mora zato delovati znotraj določenega električnega območja.

X-Meritan zagotavlja mikro termoelektrične hladilnike za LiDAR s strukturami mikro velikosti, polprevodniškim Peltierjevim hlajenjem, prilagojenimi konfiguracijami za namestitev in razvojem na podlagi vzorcev.

Za nov projekt hlajenja LiDAR nam pošljite svojo risbo, vzorec, dimenzije namestitve, toplotno obremenitev, ciljno temperaturo ali obstoječo specifikacijo Micro-TEC. Ocenimo lahko zahteve in razvijemo ustrezen Micro-TEC za potrditev vzorca pred množično proizvodnjo.
