Sklopi termoelektričnih hladilnikov po meri: Inženirski vodnik za natančen nadzor temperature

Kaj so termoelektrični hladilniki in kako delujejo

Sklop termoelektričnega hladilnika je več kot zbirka polprevodniških kroglic. Je popoln podsistem za upravljanje toplote, ki združuje termoelektrične materiale, električne medsebojne povezave, keramične podlage, termične vmesnike in pogosto krmilno elektroniko v paket, zasnovan za natančno prenašanje toplote. Razumevanje, kako ti sklopi delujejo – in kako njihove komponente medsebojno delujejo – je bistvenega pomena za inženirje, ki določajo toplotne rešitve v prostorsko omejeni, na vibracije občutljivi ali za natančnost kritični opremi.

Peltierjev učinek v sestavljeni obliki

Ko enosmerni tok teče skozi vezje, ki ga tvorita dva različna polprevodniška materiala, en spoj absorbira toploto, drugi pa jo oddaja. Ta reverzibilni pojav, znan kot Peltierjev učinek, tvori načelo delovanja vsakega termoelektričnega hladilnega sklopa. Z obračanjem trenutne smeri se zamenja vroča in hladna stran, kar omogoči, da en sam sklop zagotavlja hlajenje ali ogrevanje glede na zahtevo krmiljenja.

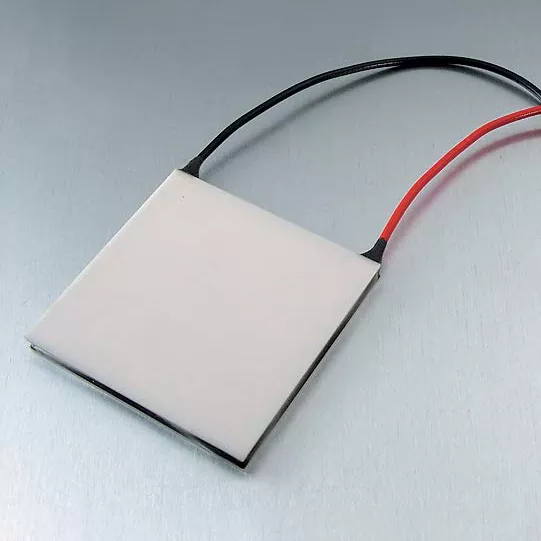

V praktični sestavi je na desetine do stotine polprevodniških kroglic tipa P in N razvrščenih električno zaporedno in toplotno vzporedno. Peleti so stisnjeni med keramične podlage, ki prevajajo toploto, hkrati pa zagotavljajo električno izolacijo. Kovinske sledi in spajkalni spoji povezujejo pelete v neprekinjeno vezje. Dokončan sklop je lahko majhen kot nekaj kvadratnih milimetrov ali velik kot nekaj kvadratnih centimetrov, odvisno od zahtevane hladilne zmogljivosti.

Od materiala do modula do sklopa

Pomembna je razlika med materialom, modulom in sklopom. Termoelektrični materiali so surove polprevodniške spojine - ekstrudirani ingoti, rezine ali peleti - ki kažejo Peltierjev učinek. Modul, pogosto imenovan TEC, je sestavljen iz teh peletov, sestavljenih med keramičnimi ploščami z električnimi povezavami. Sklop doda elemente, specifične za aplikacijo: montažno strojno opremo, materiale za termični vmesnik, hladilna telesa, ventilatorje, temperaturne senzorje, krmilno elektroniko in tesnjenje ali zapiranje za zaščito pred vlago in kontaminacijo.

To večplastno napredovanje pomeni, da zmogljivost na ravni sestavljanja ni odvisna samo od intrinzičnih lastnosti termoelektričnega materiala, ampak tudi od vsakega vmesnika, spoja in odločitve o pakiranju, sprejete med integracijo. Vrhunski material v kombinaciji s slabim toplotnim vmesnikom bo deloval slabše od skromnega materiala z optimiziranim sklopom. Zato lahko dobavitelji, ki nadzirajo tako razvoj materiala kot proizvodnjo sestavov, ocenijo učinkovitost v kontekstu končne aplikacije in ne ločeno.

Osnovni materialni sistemi za sodobnimi sklopi

Bizmutov telurid (Bi₂Te3) in z njim povezane zlitine ostajajo prevladujoč sistem materialov za termoelektrično hlajenje pri skoraj sobni temperaturi. Znotraj te družine se sestavki Bi₂Te3-Sb₂Te3 pogosto uporabljajo za elemente tipa P, sestavki Bi₂Te3-Bi₂Se3 pa imajo vloge tipa N. Specifična sestava, stopnja dopinga in način obdelave določajo električno prevodnost, Seebeckov koeficient in toplotno prevodnost, ki na koncu določajo zmogljivost sklopa.

Ekstrudirani materiali in visokotlačna deformacija

Visokotlačna ekstruzija s plastično deformacijo proizvaja goste, teksturirane termoelektrične materiale z izboljšano medzrnato vezjo. Ta struktura podpira kasnejše operacije rezanja in redčenja, kar omogoča obdelavo elementov do debeline do 0,2 mm, odvisno od zasnove komponente in pogojev izdelave. Postopek iztiskanja daje ingote s premerom 25 mm, 30 mm ali 35 mm in dolžino 120 mm ali 240 mm, kar zagotavlja prilagodljivost za različne zahteve rezanja in strojne obdelave.

Električna prevodnost za te ekstrudirane materiale se običajno giblje od 870 do 1430 Ω⁻¹·cm⁻¹, okno, ki ustreza različnim oblikam modulov in pogonski elektroniki. Končni razred materiala, geometrija elementa in pogoji obdelave so določeni glede na specifično zasnovo termoelektričnega hladilnika in njegovo predvideno uporabo, namesto da bi bili določeni zgolj s kataloškimi specifikacijami.

Zmogljivost tankih elementov

Sposobnost izdelave tankih termoelektričnih elementov ima neposredne posledice za načrtovanje sklopov. Tanjši elementi zmanjšajo toplotni upor po modulu, izboljšajo odzivno hitrost in omogočijo bolj kompaktno obliko. Vendar pa tanki elementi postavljajo tudi strožje zahteve glede mehanskega ravnanja, spajkanja in stabilnosti vmesnika. Struktura materiala, ki je odporna na drobljenje in razpoke med obdelavo, je zato bistvena za doseganje zanesljivih sestavov tankih elementov.

Pomembne mehanske in toplotne lastnosti

Termoelektrični materiali morajo preživeti ne le električne in toplotne obremenitve, ampak tudi mehanske obremenitve sestavljanja, namestitve in toplotnega cikla. Tlačna trdnost, strižna trdnost, modul elastičnosti in obnašanje pri toplotnem raztezanju vplivajo na to, ali modul ohrani svojo celovitost v tisočih delovnih urah.

Trdnost in elastične lastnosti

Materiali tipa P in N imajo različne mehanske lastnosti. V ekstrudiranih sistemih Bi₂Te3-Sb₂Te3 material tipa P običajno kaže tlačno trdnost približno 54,0 MPa in strižno trdnost 16,0 MPa, medtem ko material tipa N doseže tlačno 66,0 MPa in strižno 21,0 MPa. Youngove vrednosti modula — 47,0 GPa za tip P in 42,0 GPa za tip N — kažejo na togost, ki uravnava porazdelitev napetosti med montažo in toplotno razteznostjo.

Poissonovo razmerje za obe vrsti je približno 0,30, kar pomeni, da aksialna kompresija povzroči stransko širitev v predvidljivem razmerju. Ta informacija je ključnega pomena pri izračunu montažnega tlaka, ki ga lahko vzdrži sklop, ne da bi počil keramični substrat ali počil polprevodniške kroglice.

Koeficient toplotnega raztezanja

Neusklajenost toplotnega raztezanja med termoelektričnim materialom, spajkanimi spoji in keramičnimi substrati je glavni dejavnik dolgoročne degradacije. Koeficient toplotnega raztezanja (CTE) se spreminja s temperaturo in smerjo glede na os iztiskanja. Pri –25 °C se material tipa N razširi pri 10,2 × 10⁻⁶/K vzdolž smeri iztiskanja in 12,5 × 10⁻⁶/K čeznjo, medtem ko material tipa P kaže 10,6 × 10⁻⁶/K oziroma 10,8 × 10⁻⁶/K. Pri +150 °C se te vrednosti povečajo na 15,5 × 10⁻⁶/K in 18,3 × 10⁻⁶/K za tip N ter na 15,8 × 10⁻⁶/K in 19,9 × 10⁻⁶/K za tip P.

Te vrednosti določajo izbiro zlitin za spajkanje, zasnovo združljivih vmesnikov in sprejemljivo območje toplotnega cikla za dani sklop. Ujemanje CTE za vse materiale v skladu zmanjša strižno napetost na spojih in podaljša življenjsko dobo.

Domene aplikacij v panogah

Kompaktna oblika in polprevodniško delovanje sodobnih sklopov sta spodbudila sprejetje v izjemno raznolikih panogah. Vsaka aplikacija nalaga edinstvene omejitve glede velikosti, porabe energije, temperaturnega razpona in varstva okolja, vendar vse koristijo odsotnost gibljivih delov in možnost elektronskega preklapljanja med ogrevanjem in hlajenjem.

Komunikacije z optičnimi vlakni

Optični moduli in laserske komponente so občutljivi na temperaturne spremembe, ker se valovna dolžina emisije spreminja s temperaturo spoja. Celo delček stopinje odnašanja lahko potisne laser izven njegovega določenega kanala. Termoelektrični sklopi zagotavljajo lokalizirano stabilizacijo temperature, ki ohranja natančnost valovne dolžine pri nihanjih okolja, podpira gosto multipleksiranje z delitvijo valovnih dolžin in hiter optični prenos.

Medicinska in industrijska oprema

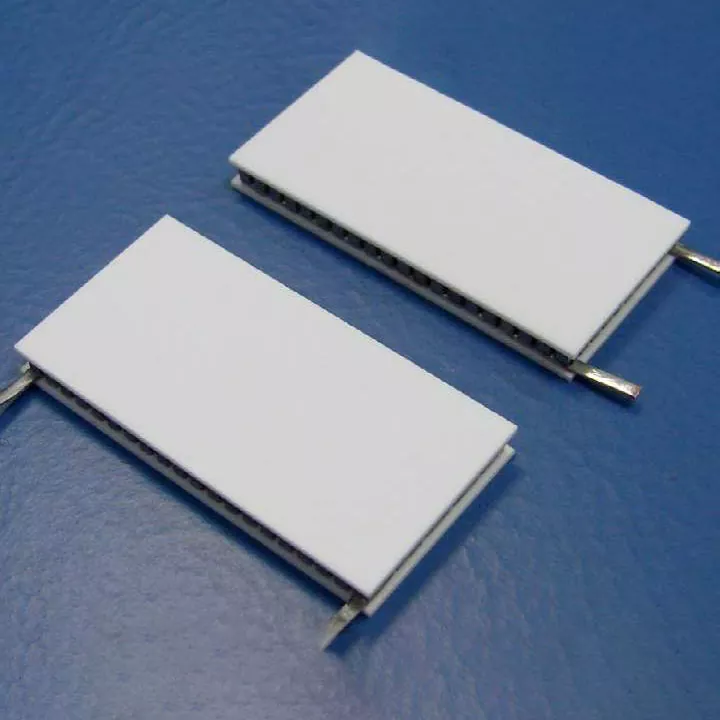

Medicinski diagnostični instrumenti, analitična oprema in sistemi za nadzor industrijskih procesov pogosto zahtevajo nadzorovane temperaturne pogoje znotraj kompaktnih struktur opreme. Termociklerji s polimerazno verižno reakcijo (PCR) so na primer odvisni od hitrega in natančnega temperaturnega cikla za pomnoževanje DNK. Polprevodniška termoelektrična tehnologija omogoča hitrosti ogrevanja in hlajenja, ki jih mehansko hlajenje ne more doseči, hkrati pa ohranja enakomernost na ploščah z več jamicami.

Pametna avtomobilska elektronika

Avtomobilski elektronski sistemi delujejo v kompaktnih prostorih in v spremenljivih okoljskih pogojih. Senzorji LiDAR, moduli kamer in radarski sistemi vsebujejo komponente, katerih delovanje se spreminja glede na temperaturo. Termoelektrične sklope je mogoče razviti za izbrane komponente, kjer je potrebno lokalno upravljanje toplote, stabiliziranje laserskih diod in slikovnih senzorjev pred ekstremnimi nihanji temperature pod pokrovom brez vnašanja vibracij, ki bi motile optično poravnavo.

Zabavna elektronika

Kompaktni elektronski izdelki imajo pogosto omejen prostor za običajne hladilne strukture. Termoelektrična tehnologija zagotavlja lokalno upravljanje temperature brez mehanskih gibljivih delov, zaradi česar je primerna za prenosne hladilne naprave, visoko zmogljive računalniške komponente in nosljive sisteme toplotne regulacije. Nizka delovna napetost termoelektričnih sklopov omogoča neposredno napajanje iz baterijskih vložkov ali električnih sistemov vozila.

Raziskovalna in laboratorijska oprema

Raziskovalna oprema ima pogosto zahteve glede temperature, specifične za uporabo, ki jih standardne hladilne rešitve ne morejo izpolniti. Termoelektrične konfiguracije je mogoče prilagoditi zahtevanim pogojem delovanja in strukturi opreme, ne glede na to, ali je potrebno hlajenje nizke detektorske nize, stabilen nadzor temperature za optične poskuse ali hitro toplotno kroženje za raziskave materialov.

Premisleki glede oblikovanja za sestave po meri

Kadar standardni moduli ne izpolnjujejo zahtev določene arhitekture toplotnega upravljanja, postanejo potrebni sestavi po meri. The design process begins with a thorough review of the application requirements and proceeds through material selection, component design, assembly configuration, and sample evaluation before volume production. Določanje sestava po meri zahteva jasne odgovore na določen niz tehničnih vprašanj.

Informacije, potrebne za izbiro TEC

Risba ali fizična referenca je prav tako dragocena, kadar se mora sklop ujemati z obstoječo strukturo opreme. Pri novih projektih se tehnične zahteve pregledajo, preden se dokonča konfiguracija sklopa, s čimer se zagotovi, da so izbor materiala, geometrija komponent in strategija toplotnega upravljanja usklajeni s predvidenimi pogoji delovanja.

Potek razvojnega procesa

Razvoj po meri običajno sledi strukturiranemu zaporedju, ki se premika od pregleda aplikacije prek izbire materiala, oblikovanja komponent, konfiguracije sestava, ocene in proizvodnje. To napredovanje omogoča prepoznavanje in obravnavo tehničnih tveganj, preden se zavežete množični proizvodnji. Za obstoječe komponente se lahko kot osnova za reprodukcijo ali modifikacijo uporabi risba ali fizična referenca. Za nove dizajne postopek pregleda določa zahteve, ki bodo vodile pri vsaki nadaljnji odločitvi.

Pri obravnaviTermoelektrični hladilni sklopiza uporabo po meri bi morali inženirji oceniti tudi, ali je potrebno delovanje pod ambientom. Temperature pod 0 °C so dosegljive, če so konfiguracija modula, toplotna obremenitev, pogoji vroče strani in krmilni sistem primerni za zahtevano območje. Upravljanje kondenzacije postane kritično v teh aplikacijah, saj zahteva izolacijo, tesnjenje ali drenažo.

Kakovost, proizvodnja in skladnost

Kakovost montaže je odvisna od konsistence materiala kot tudi od nadzora postopka med spajkanjem, reflowom, razdeljevanjem, električnim priključkom, tesnjenjem in pregledom. Napaka na kateri koli od teh stopenj lahko ogrozi toplotno zmogljivost, električno zanesljivost ali dolgoročno stabilnost. Proizvodni obrati za termoelektrične sklope torej vključujejo specializirano opremo za vsak korak proizvodnega zaporedja.

Proizvodne zmogljivosti

• Avtomatizirani postopki spajkanja in reflowa za dosledno kakovost spojev
• Natančno doziranje za termični vmesnik in tesnilne materiale
• Rezanje in redčenje za konfiguracije tankih elementov
• Sistemi za tesnjenje in strjevanje za zaščito pred vlago
• Tiskanje in sorodni postopki sestavljanja električnih povezav
• Inšpekcijski in preskusni objekti za preverjanje učinkovitosti pred odpremo

Standardi in dokumentacija

Sistemi vodenja kakovosti po ISO 9001:2015 zagotavljajo okvir za dosledno proizvodnjo in nenehne izboljšave. Informacije o skladnosti z RoHS in REACH so na voljo za ustrezne izdelke in konfiguracije, s posebno dokumentacijo, potrjeno glede na dobavljeni material ali sklop. Ti standardi so še posebej pomembni za uporabo v medicini, avtomobilih in potrošniški elektroniki, kjer so regulativne zahteve stroge in je sledljivost bistvena.

X-Meritanpodpira razvoj termoelektričnih materialov, prilagajanje komponent in načrtovanje sklopov v optičnih, medicinskih, industrijskih, avtomobilskih, elektronskih in raziskovalnih aplikacijah. Celostni pristop omogoča ovrednotenje učinkovitosti materiala glede na končno aplikacijo, pri čemer podpira standardno dobavo in rešitve po meri, ki temeljijo na risbah, prototipih ali specifikacijah uporabe.
