Nizkotemperaturni NTC

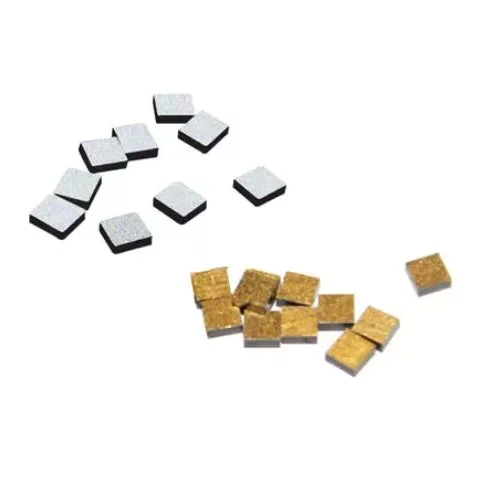

Nizkotemperaturni termistorji NTC podjetja X-Meritan so zasnovani za zaznavanje temperature v nizkotemperaturnih in kriogenih okoljih, kjer je potreben definiran odziv upornost-temperatura. Senzorski element je izdelan iz sintranega kompozita kovinskih oksidov, ki zagotavlja negativni temperaturni koeficient, potreben za zaznavanje temperaturnih sprememb zaradi variacije upora.

Termistor je mogoče konfigurirati za aplikacije, vključno z zaznavanjem nivoja kriogene tekočine, spremljanjem temperature navitja motorja, novo energetsko opremo, industrijsko avtomatizacijo in specializiranimi laboratorijskimi ali medicinskimi sistemi. Karakteristike upora, dimenzije senzorja, inkapsulacijo, vodilne žice in druge specifikacije je mogoče prilagoditi zahtevam opreme.

Načelo negativnega temperaturnega koeficienta

NTC pomeni negativni temperaturni koeficient. Njegova temeljna značilnost je, da se električni upor spreminja obratno s temperaturo.

Nižja temperatura → večja odpornost

Višja temperatura → nižja upornost

Ko se temperatura okolice spremeni, se upor sintranega materiala za zaznavanje kovinskega oksida ustrezno spremeni. Merilno vezje določi temperaturo tako, da izmeri ta upor in ga primerja z določeno karakteristiko upor-temperatura (R/T) termistorja.

Električne značilnosti

Električno obnašanje termistorja je opredeljeno z njegovim razmerjem med uporom in temperaturo ter tolerancami, povezanimi z navedenimi parametri.

Dejanske vrednosti je treba vzeti iz veljavne specifikacije izdelka ali testnih podatkov za izbrano konfiguracijo. Pri nizkotemperaturnih aplikacijah je treba električne značilnosti ovrednotiti v dejanskem območju zaznavanja in ne zgolj na podlagi vrednosti upora 25 °C.

Zaznavanje nivoja kriogene tekočine

Termistor je mogoče konfigurirati za zaznavanje nivoja tekočine v kriogenih medijih, kot sta tekoči dušik in tekoči kisik.

Načelo zaznavanja temelji na spremembah toplotnih pogojev okoli senzorskega elementa. Ko element prehaja med stanjem, pokritim s tekočino, in stanjem, izpostavljenim hlapom, se ustrezno spremeni tudi njegova odpornost. Merilno ali krmilno vezje lahko uporabi to spremembo upora za identifikacijo ustreznega stanja nivoja tekočine.

Za to aplikacijo je treba skupaj upoštevati položaj zaznavanja, ciljno temperaturno območje, karakteristiko R/T, inkapsulacijo in način namestitve. Konfiguracijo je treba oceniti tudi glede na dejansko strukturo medija in opreme, zlasti za aplikacije, ki vključujejo kriogene tekočine.

Nadzor temperature navitja motorja

Termistor je mogoče vgraditi v navitja motorja za spremljanje temperaturnih sprememb med delovanjem.

Nameščen blizu navitja NTC zagotavlja od temperature odvisen električni signal, ki ga je mogoče povezati z zaščitnim ali krmilnim vezjem. Spremembe temperature navitja povzročijo ustrezne spremembe upora, kar sistemu omogoči, da prepozna nenormalne toplotne pogoje in sproži zahtevano spremljanje ali zaščitni odziv.

Aplikacije motorjev zahtevajo skrbno upoštevanje dimenzij senzorjev, izolacijskih zahtev, konstrukcije vodilne žice, značilnosti upora in položaja namestitve. Senzor se mora prilegati razpoložljivemu prostoru za navijanje, hkrati pa ohraniti zahtevano električno izolacijo in ureditev povezave.

Druga področja uporabe

Termistor je mogoče integrirati tudi v opremo, kjer je potrebna nizkotemperaturna povratna informacija za nadzor procesa, zaščito ali toplotno upravljanje.

Veljavna področja vključujejo novo energetsko opremo, sisteme industrijske avtomatizacije, laboratorijsko opremo, medicinske hladilne sisteme in specializirane hladilne module. Ustrezna konfiguracija je odvisna od delovne temperature, električnega vmesnika, pogojev namestitve in zahtevanih karakteristik zaznavanja.

Proizvodnja in zagotavljanje kakovosti

X-Meritan ima več kot 10 let izkušenj na področju upravljanja s toploto polprevodnikov, z zmogljivostmi, ki zajemajo razvoj materialov, proizvodnjo komponent, sestavljanje, testiranje in načrtovanje rešitev za upravljanje toplote.

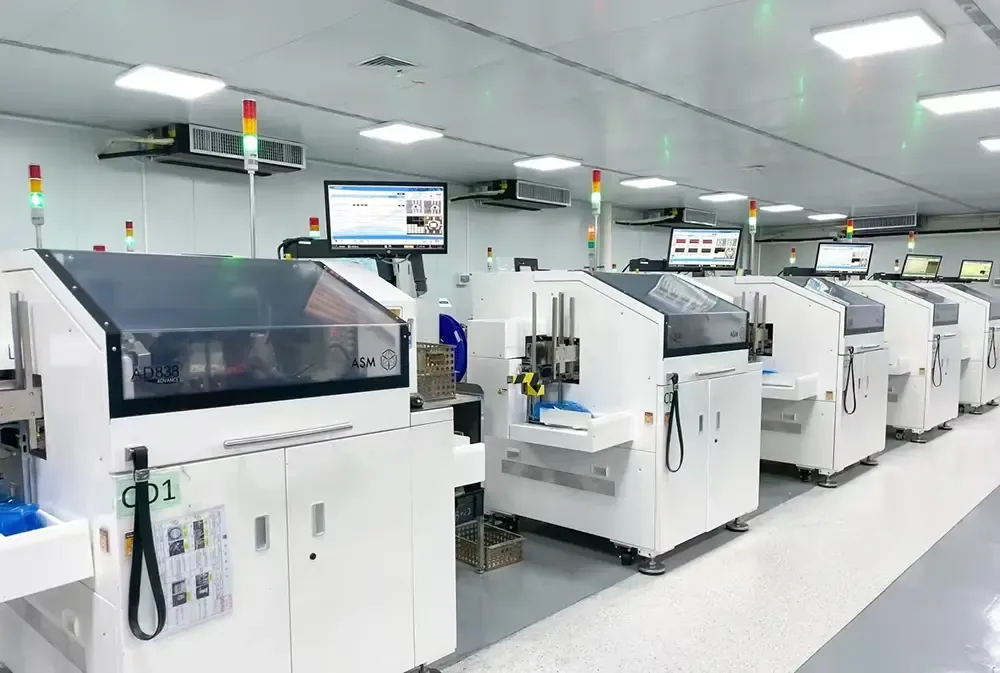

Njegovi proizvodni in preskusni obrati podpirajo postopke, vključno s spajkanjem, reflowom, razdeljevanjem, rezanjem, tesnjenjem, utrjevanjem in tiskanjem. Vrednotenje kakovosti termistorja lahko vključuje pregled materiala, proizvodnjo elementov, sintranje, inkapsulacijo, električno testiranje, R/T testiranje, pregled dimenzij in končno preverjanje v skladu z veljavnimi zahtevami izdelka.

Tipično zaporedje proizvodnje in pregledov je:

Priprava materiala → Proizvodnja elementov → Sintranje → Enkapsulacija → Električno testiranje → R/T testiranje → Končni pregled

Sistem vodenja kakovosti v podjetju je certificiran po ISO 9001:2015. Za ustrezne izdelke in konfiguracije je mogoče zagotoviti skladnost z RoHS in REACH.

Risbe in vzorci strank se lahko uporabijo tudi kot razvojne reference, kadar standardna konfiguracija ne izpolnjuje zahtev ciljne opreme. Preverjanje vzorca se lahko zaključi pred množično proizvodnjo, da se potrdijo zahtevane električne in mehanske specifikacije.

pogosta vprašanja

Kaj pomeni NTC?

NTC pomeni negativni temperaturni koeficient. NTC termistor ima upor, ki se zmanjšuje z zvišanjem temperature in narašča z zniževanjem temperature. To predvidljivo razmerje omogoča uporabo komponente za merjenje temperature, spremljanje in zaščito.

Kaj pomenita vrednost R25 in B v NTC?

R25 je nazivni upor, izmerjen pri 25 °C, medtem ko vrednost B opisuje razmerje med uporom in temperaturo v določenem temperaturnem območju. Oba se uporabljata skupaj z veljavno karakteristiko R/T pri ocenjevanju termistorja.

Ali se NTC lahko uporablja za zaznavanje ravni tekočega dušika ali tekočega kisika?

NTC je mogoče konfigurirati za kriogeno zaznavanje nivoja tekočine, če so njegove lastnosti upora in temperature, embalaža, položaj namestitve in električni vmesnik primerni za aplikacijo. Končno konfiguracijo je treba preveriti glede na zahtevano delovno temperaturo, medij in pogoje opreme.

Ali je mogoče nizkotemperaturni NTC vdelati v navitja motorja?

ja Termistor je lahko zasnovan za vgrajeno spremljanje temperature navitja motorja, če so njegove dimenzije, izolacija, konfiguracija kabla, temperaturno območje in električne lastnosti združljive s strukturo motorja.
