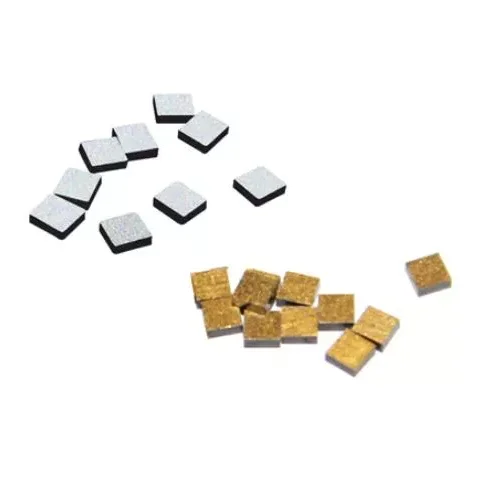

Filmsko pakiran NTC

X-Meritan razvija kompaktne komponente za zaznavanje temperature za elektroniko, ki zahteva hiter odziv, stabilno zaznavanje toplote in odpornost na okolje. Večplastna struktura uporablja okside prehodnih kovin, kot sta mangan in nikelj, pri čemer je občutljiva plast izdelana z magnetronskim razprševanjem.

NTC, pakiran v film, zagotavlja tipičen toplotni odziv v 3 sekundah, deluje od -40 °C do +125 °C in ima vrednost B 3950 K. Njegov kemično inerten zunanji film zagotavlja odpornost na kisline, alkalije in organska topila, zaradi česar je primeren za industrijske, medicinske, potrošniške elektronike in avtomobilske aplikacije.

Ključne specifikacije

Učinkovitost

Hiter toplotni odziv

Nizka toplotna kapaciteta približno 1 J/K zmanjša toplotni zamik in omogoča tipično stabilizacijo temperature v 3 sekundah. To je uporabno za nadzor baterije, medicinske instrumente in močnostno elektroniko, kjer je treba zaznati hitre temperaturne spremembe.

Široko temperaturno območje

Delovno območje od -40 °C do +125 °C podpira aplikacije, ki so izpostavljene pogojem hladnega zagona, povišanim temperaturam okolja in ponavljajočim se toplotnim spremembam.

Kemična odpornost

Inertni zunanji film ščiti senzorsko strukturo pred kislinami, alkalijami in organskimi topili. Za stalno izpostavljenost visoko koncentriranim jedkim hlapom je priporočljiva validacija za posamezno aplikacijo.

Natančnost in odpornost

Natančnost temperature

Razpoložljive informacije o izdelku ne določajo univerzalne specifikacije natančnosti, kot je ±1°C ali ±0,5°C. Dejanska natančnost sistema je odvisna od tolerance upora, tolerance B-vrednosti, zasnove vezja, ločljivosti ADC, namestitve in kalibracije.

Za projekte, ki zahtevajo ±1°C ali ±0,5°C, je treba ciljno natančnost določiti med RFQ, da lahko X-Meritan oceni ustrezno konfiguracijo.

Možnosti odpornosti

Vrednost upora je treba izbrati glede na merilno vezje in ciljno temperaturno območje. Običajne konfiguracije NTC vključujejo 10kΩ, 47kΩ in 100kΩ, medtem ko je treba natančne razpoložljive vrednosti in tolerance potrditi za izbrani model X-Meritan.

Zgornje vrednosti so primeri izbire in ne splošne specifikacije. Končne parametre je treba potrditi z ustreznim podatkovnim listom.

Primerjava senzorjev

Tehnološka primerjava

Za kompaktne elektronske sisteme v določenem temperaturnem območju ponuja tankoplastna struktura praktično kombinacijo hitrega odziva, majhnosti in enostavne integracije vezja.

Področja uporabe

Industrijska oprema

Film-Packaged NTC lahko spremlja temperaturo v motorjih, transformatorjih in opremi za napajanje. Njegovo široko območje delovanja in hitra odzivnost podpirata spremljanje toplote v realnem času.

Medicinski pripomočki

Digitalni termometri in diagnostična oprema lahko izkoristijo nizko toplotno kapaciteto in hiter toplotni odziv. Za medicinske aplikacije s strogimi zahtevami glede natančnosti je treba validirati celoten merilni sistem.

Zabavna elektronika

Tanka struktura je primerna za pametne telefone, nosljive naprave, sisteme za upravljanje baterije in druge sklope z visoko gostoto, kjer je prostor za namestitev omejen.

Avtomobilska elektronika

Senzor se lahko uporablja za nadzor motornega prostora in akumulatorja. Struktura Mn/Ni/Co oksida je zasnovana za aplikacije, ki vključujejo temperaturne spremembe in toplotne obremenitve.

Opombe o integraciji

Samoogrevanje

Obratovalni tok mora ostati znotraj navedenih meja. Prevelik tok lahko povzroči samosegrevanje in povzroči napake pri merjenju temperature.

Mehansko ravnanje

Med namestitvijo se izogibajte ostremu upogibanju, pretiranemu pritisku ali natezni obremenitvi telesa filma. Tanka funkcionalna plast zahteva nadzorovano rokovanje.

Spajkanje

Uporabite ustrezen industrijski standardni spajkalni profil, da zmanjšate toplotni udar večplastne strukture. Pogoji proizvodnega spajkanja morajo biti validirani pred množično proizvodnjo.

Zahteve RFQ

Za OEM in masovno nabavo morajo kupci zagotoviti zahtevano vrednost upora, toleranco upora, vrednost B, delovno temperaturo, ciljno natančnost, odzivni čas, dimenzije, način povezave, okolje uporabe in ocenjeno količino.

RFQ lahko na primer določa: nazivni upor 10 kΩ ali 100 kΩ, toleranco ±1 %, delovanje od -40 °C do +125 °C in natančnost sistema ±0,5 °C. X-Meritan lahko nato oceni ustrezno konfiguracijo glede na dejansko uporabo.

X-Meritan podpira zahteve glede temperaturnega zaznavanja za proizvajalce elektronike in projekte OEM, vključno z odpornostjo, toleranco, dimenzijami in zahtevami glede zmogljivosti, specifičnimi za aplikacijo.

Pogosto zastavljena vprašanja

Katere vrednosti upora so na voljo?

Običajne možnosti odpornosti NTC vključujejo 10kΩ, 47kΩ in 100kΩ. Razpoložljivo vrednost upora, toleranco in vrednost B je treba potrditi v skladu z izbranim modelom X-Meritan in zahtevami aplikacije.

Ali lahko NTC doseže natančnost ±1°C ali ±0,5°C?

Natančnost končne temperature je odvisna od tolerance upora, tolerance B-vrednosti, zasnove vezja, ločljivosti ADC, namestitve in kalibracije. Za aplikacije, ki zahtevajo natančnost sistema ±1°C ali ±0,5°C, lahko X-Meritan oceni ustrezno konfiguracijo glede na zahteve stranke.

Kakšno je območje delovne temperature?

Določeno delovno temperaturno območje je od -40 °C do +125 °C, zaradi česar je senzor primeren za številne industrijske, avtomobilske, baterijske, medicinske in potrošniške elektronike.

Kako hitro se senzor odziva na temperaturne spremembe?

Tipični toplotni odzivni čas je ≤3 sekunde. Dejanski odziv se lahko razlikuje glede na način namestitve, toplotni stik, pretok zraka in okolico.

Ali lahko X-Meritan zagotovi konfiguracije NTC po meri?

ja Za OEM in množične projekte lahko stranke določijo vrednost upora, toleranco, vrednost B, temperaturno območje, ciljno natančnost, dimenzije, način povezave in druge zahteve aplikacije za oceno konfiguracije.
