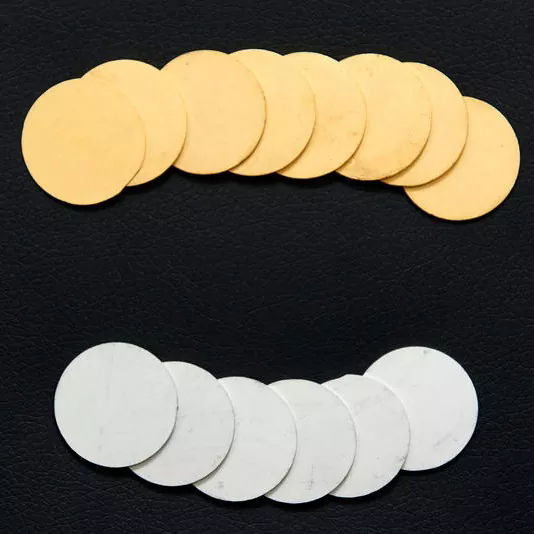

Če nabavljateTermoelektrični materializa izdelavo modulov ste verjetno že srečali izraz "difuzijska pregradna plast". Morda ste se spraševali, zakaj je to potrebno, kaj počne in ali je vredno dodatnih stroškov. Odgovor je, da sloj difuzijske pregrade ni neobvezen pripomoček; je kritična komponenta, ki določa življenjsko dobo in zanesljivost termoelektričnega modula. Brez tega se bo modul pri delovnih temperaturah hitro poslabšal, njegova zmogljivost pa bo upadala, dokler ne odpove. Za inženirja nabave je razumevanje sloja difuzijske pregrade bistvenega pomena za sprejemanje ozaveščenih odločitev o nakupu in za oceno skupnih stroškov lastništva termoelektričnih materialov, ki jih kupite.
Namen tega vodnika je razložiti, zakaj termoelektrični materiali potrebujejo difuzijsko pregradno plast, in pomagati kupcem določiti in pridobiti prave materiale za njihovo uporabo. Pokrivali bomo mehanizme razgradnje, ki nastanejo brez pregrade, materiale, uporabljene za pregradne plasti, izbirna merila za različne termoelektrične materiale in postopek ocenjevanja dobaviteljev. Zagotovili bomo tudi podrobne specifikacije izdelkov iz naše tovarne na naslovuFuzhou X-Meritan Technology Co., Ltd.Ne glede na to, ali izdelujete termoelektrične module za proizvodnjo električne energije ali hlajenje, vam bo ta vodnik dal tehnično osnovo, ki jo potrebujete za samozavestno odločitev o nakupu.
Difuzijska pregradna plast je tanek film materiala, naložen med termoelektrični material in kovinski kontakt. Njegova primarna funkcija je preprečiti medsebojno difuzijo atomov med termoelektričnim materialom in kontaktom. V termoelektričnem modulu je termoelektrični material povezan s kovinskimi kontakti (običajno bakrom), da tvori električni krog. Pri delovni temperaturi, ki se lahko giblje od 200 °C do 600 °C ali več, lahko atomi iz termoelektričnega materiala difundirajo v kontakt, atomi iz kontakta pa lahko difundirajo v termoelektrični material. Ta medsebojna difuzija ustvarja neželene faze, poveča kontaktni upor in poslabša termoelektrične lastnosti. Pregradna plast deluje kot fizikalna in kemična pregrada, ki blokira to difuzijo, hkrati pa še vedno prepušča električni tok. Spodnja tabela povzema funkcije sloja difuzijske pregrade.
| funkcija | Opis | Prednost za zmogljivost modula |
| Preprečite interdifuzijo | Blokira migracijo atomov med materiali | Ohranja lastnosti materiala |
| Ohranite nizek kontaktni upor | Zagotavlja stabilen električni vmesnik | Poveča izhodno moč |
| Izboljšajte toplotno stabilnost | Prenaša visoke delovne temperature | Podaljša življenjsko dobo modula |
| Preprečite krhkost | Zaustavi nastajanje krhkih faz | Izboljša mehansko celovitost |
| Povečajte zanesljivost | Sčasoma zmanjša razgradnjo | Znižuje skupne stroške lastništva |
V podjetju Fuzhou X-Meritan Technology Co., Ltd. je naša tovarna specializirana za dobavo termoelektričnih materialov z optimiziranimi plastmi difuzijske pregrade. Zavedamo se kritične vloge, ki jo ima pregrada pri delovanju modula, in sodelujemo z našimi strankami pri izbiri pravega materiala in debeline pregrade za njihovo posebno uporabo. Naša tehnična ekipa lahko zagotovi podrobne podatke o delovanju pregrade in združljivosti z različnimi termoelektričnimi materiali.
Da bi razumeli, zakaj je plast difuzijske pregrade potrebna, je koristno razumeti, kaj se zgodi, če je odsotna. Brez pregrade sta termoelektrični material in kovinski kontakt v neposrednem stiku. Pri povišanih temperaturah ta stik postane reakcijsko območje. Atomi iz termoelektričnega materiala, kot so bizmut, telur, svinec ali antimon, difundirajo v bakrov kontakt. Podobno atomi bakra difundirajo v termoelektrični material. Ta medsebojna difuzija ima več škodljivih učinkov. Najprej ustvari intermetalne spojine na vmesniku. Te spojine so pogosto krhke in imajo visoko električno upornost. Drugič, izčrpa termoelektrični material njegovih sestavnih elementov, spremeni njegovo sestavo in poslabša njegove termoelektrične lastnosti. Tretjič, poveča kontaktni upor, kar zmanjša izhodno moč modula. Četrtič, lahko povzroči mehansko okvaro zaradi sprememb volumna, povezanih s tvorbo intermetalnih spojin. Spodnja tabela povzema mehanizme razgradnje, ki se pojavijo brez pregradne plasti.
| Mehanizem razgradnje | Opis | Vpliv na zmogljivost modula |
| Tvorba intermetalne spojine | Reakcija med termoelektričnim materialom in kontaktom | Povečana odpornost, krhkost |
| Izčrpavanje materiala | Izguba elementov iz termoelektričnega materiala | Zmanjšan Seebeckov koeficient, povečana upornost |
| Povečanje kontaktnega upora | Tvorba uporovnih plasti na vmesniku | Zmanjšana izhodna moč |
| Mehanska okvara | Pokanje zaradi sprememb volumna | Odprto vezje, okvara modula |
| Spajkalna krhkost | Difuzija elementov v spajkalne spoje | Okvara sklepa, zmanjšana zanesljivost |
V naši tovarni smo izvedli obsežne študije o razgradnji termoelektričnih materialov brez pregradnih plasti. Naši podatki kažejo, da se lahko kontaktni upor poveča za faktor 10 ali več v 1000 urah delovanja pri 500 °C. Izhodna moč modula se lahko v istem obdobju zmanjša za 30-50 %. Te ugotovitve poudarjajo pomen sloja difuzijske pregrade za zanesljivost in zmogljivost modula.
Več materialov se uporablja kot plasti difuzijske pregrade za termoelektrične materiale, od katerih ima vsak svoje prednosti in omejitve. Izbira pregradnega materiala je odvisna od termoelektričnega materiala, delovne temperature in kontaktnega materiala. Najpogostejši pregradni materiali so nikelj, molibden, volfram, titan in različne zlitine. Nikelj se pogosto uporablja, ker je učinkovita difuzijska pregrada, ima dobro električno prevodnost in je združljiv s številnimi termoelektričnimi materiali. Molibden in volfram se uporabljata za uporabo pri višjih temperaturah zaradi visokih tališč in nizke difuzivnosti. Titan se uporablja kot adhezijska plast in pregrada za nekatere materiale. Spodnja tabela primerja te pregradne materiale.
| Pregradni material | Najvišja delovna temperatura | Električna prevodnost | Združljivost | Tipična uporaba |
| Nikelj (Ni) | 600°C | visoko | Bi2Te3, PbTe, Skutteruditi | Splošni namen |
| molibden (Mo) | 800°C | Zmerno | PbTe, SiGe, Skutteruditi | Visoka temperatura |
| Volfram (W) | 1000 °C | Zmerno | SiGe, visokotemperaturni materiali | Zelo visoka temperatura |
| Titan (Ti) | 500°C | Zmerno | Bi2Te3, adhezijska plast | Spodbujanje adhezije |
| Nikelj-krom (NiCr) | 700°C | Zmerno | PbTe, OZNAKE | Odporen proti koroziji |
V Fuzhou X-Meritan Technology Co., Ltd. naša tovarna dobavlja termoelektrične materiale z vrsto možnosti pregradnih plasti. Sodelujemo z našimi strankami pri izbiri optimalnega materiala in debeline pregrade za njihovo specifično zasnovo modula. Naša tehnična ekipa lahko zagotovi podatke o stopnjah difuzije, kontaktnem uporu in toplotni stabilnosti za vsako možnost pregrade.
Izbira prave difuzijske pregradne plasti za vaše termoelektrične materiale zahteva sistematično oceno več dejavnikov. Prvi dejavnik je sam termoelektrični material. Različni materiali imajo različne difuzijske lastnosti. Na primer, bizmutov telurid (Bi2Te3) ima razmeroma nizko delovno temperaturo in lahko uporablja nikljevo pregrado. Svinčev telurid (PbTe) deluje pri višjih temperaturah in lahko zahteva pregrado iz molibdena ali NiCr. Silicijev germanij (SiGe) deluje pri zelo visokih temperaturah in zahteva pregrado iz volframa ali druge ognjevarne kovine. Drugi dejavnik je delovna temperatura. Pregrada mora biti stabilna pri najvišji delovni temperaturi in ne sme reagirati niti s termoelektričnim materialom niti s kontaktom. Tretji dejavnik je kontaktni material. Pregrada mora biti združljiva s kontaktom in mora zagotavljati dober oprijem. Četrti dejavnik je debelina pregrade. Pregrada mora biti dovolj debela, da prepreči difuzijo, vendar dovolj tanka, da zmanjša električni upor. Spodnja tabela povzema merila za izbor.
| Faktor izbire | Upoštevanje | Vpliv na uspešnost |
| Termoelektrični material | Difuzijske lastnosti, delovna temperatura | Določa združljivost pregradnega materiala |
| Delovna temperatura | Najvišja in ciklična temperatura | Določa stabilnost pregrade |
| Kontaktni material | Adhezija, toplotna razteznost se ujema | Določa kakovost vmesnika |
| Debelina pregrade | Ravnovesje med blokado difuzije in odpornostjo | Vpliva na kontaktno odpornost in življenjsko dobo |
| Metoda nanašanja | Razprševanje, izhlapevanje, galvanizacija | Vpliva na kakovost in enakomernost pregrade |
V naši tovarni našim strankam pomagamo izbrati pravo pregrado za njihove termoelektrične materiale. Imamo bogate izkušnje s široko paleto sistemov materialov in lahko zagotovimo smernice glede optimalnega pregradnega materiala, debeline in metode nanašanja. Naš cilj je pomagati našim strankam doseči najvišjo možno zmogljivost in zanesljivost modulov.
Ocenjevanje dobavitelja termoelektričnih materialov s plastmi difuzijske pregrade zahteva pogled dlje od cene na enoto. Dobaviteljeva tehnična zmogljivost, nadzor kakovosti in sposobnost zagotavljanja doslednih lastnosti materiala so ključnega pomena za delovanje vašega modula. Ključni kriteriji za ocenjevanje dobavitelja so kakovost materiala, kakovost pregradnega sloja, tehnična podpora, učinkovitost dostave in stroški. Kakovost materiala vključuje čistost, stehiometrijo in homogenost termoelektričnega materiala. Kakovost pregradne plasti vključuje enakomernost debeline, adhezijo in učinkovitost blokiranja difuzije. Tehnična podpora vključuje zmožnost zagotavljanja podatkov, pomoči pri načrtovanju in reševanja težav. Uspešnost dostave vključuje zmožnost izpolnjevanja dobavnih rokov in zagotavljanje dosledne kakovosti od serije do serije. Stroški vključujejo skupne stroške lastništva ob upoštevanju življenjske dobe in zmogljivosti modula. Spodnja tabela povzema ta merila.
| Kriterij ocenjevanja | Kaj iskati | Zakaj je pomembno |
| Kakovost materiala | Čistost, stehiometrija, homogenost | Določa termoelektrično zmogljivost |
| Kakovost pregradnega sloja | Enakomernost debeline, adhezija, blokada difuzije | Določa življenjsko dobo modula |
| Tehnična podpora | Podatkovni listi, pomoč pri oblikovanju, reševanje problemov | Pomaga optimizirati zasnovo modula |
| Učinkovitost dostave | Pravočasna dostava, doslednost od serije do serije | Ohranja nemoteno delovanje proizvodnje |
| Stroški | Skupni stroški lastništva | Zagotavlja dolgoročno vrednost |
V X-Meritanu je naša tovarna zavezana dobavi visokokakovostnih termoelektričnih materialov z optimiziranimi difuzijskimi pregradnimi plastmi. Imamo obsežen sistem nadzora kakovosti, ki vključuje karakterizacijo materiala, pregled pregradne plasti in testiranje delovanja. Našim strankam nudimo podrobne podatkovne liste in tehnično podporo. In imamo dobre rezultate pravočasne dostave. Vabimo vas, da nas ocenite glede na ta merila in nas obravnavate kot svojega partnerja za termoelektrične materiale.
V naslednji tabeli so navedeni ključni parametri izdelka za naše termoelektrične materiale s plastmi difuzijske pregrade. Ti materiali so na voljo v različnih sestavah in konfiguracijah, ki ustrezajo različnim zasnovam modulov in delovnim pogojem. Naša tovarna lahko proizvaja tudi materiale po meri, ki izpolnjujejo posebne zahteve.
| Parameter | Razpon specifikacij | Opombe |
| Vrsta materiala | Bi2Te3, PbTe, Skutteruditi, SiGe | Ostali materiali na voljo na zahtevo |
| Delovna temperatura | 200°C - 800°C | Odvisno od materiala |
| Pregradni material | Ni, Mo, W, Ti, NiCr | Izbrano glede na aplikacijo |
| Debelina pregrade | 1 - 20 µm | Optimizirano za blokiranje difuzije |
| Kontaktna odpornost | < 10 µΩ·cm² | Po nanašanju pregrade |
| Seebeckov koeficient | 150 - 250 µV/K | Odvisno od materiala |
| Električna upornost | 0.5 - 3.0 mΩ·cm | Odvisno od materiala |
| Toplotna prevodnost | 1,0 - 4,0 W/m·K | Odvisno od materiala |
| obrazec | Ingoti, prah, rezine | Na voljo so oblike po meri |
| Kontrola kakovosti | XRD, SEM, EDS, Seebeck, upornost | Popolna karakterizacija |
V naši tovarni izdelujemo naše termoelektrične materiale, ki izpolnjujejo te specifikacije in še več. Sestavo materiala, pregradno plast in obliko lahko prilagodimo vaši specifični zasnovi modula. Naša tehnična ekipa lahko zagotovi podrobne podatke in podporo za vašo aplikacijo.
Vprašanje 1: Kako debela mora biti plast difuzijske pregrade?
Odgovor: Optimalna debelina difuzijske pregradne plasti je odvisna od materialnega sistema in delovne temperature. Običajno se debelina giblje od 1 do 20 mikrometrov. Pregrada mora biti dovolj debela, da blokira difuzijo v predvideni življenjski dobi modula, vendar dovolj tanka, da zmanjša električni upor. Naša tovarna lahko priporoči optimalno debelino za vaš specifični termoelektrični material in uporabo.
Vprašanje 2: Kaj se zgodi, če je plast difuzijske pregrade pretanka?
Odgovor: Če je plast difuzijske pregrade pretanka, ne bo učinkovito blokirala medsebojne difuzije atomov med termoelektričnim materialom in kontaktom. To bo povzročilo nastanek intermetalnih spojin, povečano kontaktno odpornost in poslabšanje termoelektričnih lastnosti. Modul bo predčasno odpovedal. Naša tovarna preizkuša debelino pregradne plasti in učinkovitost blokiranja difuzije, da zagotovi, da ustreza zahtevam vaše aplikacije.
Vprašanje 3: Ali lahko uporabim isti pregradni material za vse termoelektrične materiale?
Odgovor: Ne, pregradni material je treba izbrati glede na termoelektrični material in delovno temperaturo. Na primer, nikelj je primeren za bizmutov telurid, morda pa ni primeren za silicijev germanij pri visokih temperaturah. Pregrada mora biti kemično združljiva s termoelektričnim materialom in kontaktom ter mora biti stabilna pri delovni temperaturi. Naša tehnična ekipa vam lahko pomaga izbrati pravi pregradni material za vašo aplikacijo.
Vprašanje 4: Kako vem, ali moj dobavitelj termoelektričnega materiala zagotavlja dobro pregradno plast?
Odgovor: Če želite oceniti kakovost sloja difuzijske pregrade, prosite dobavitelja za podatke o enakomernosti debeline pregrade, adhezijski trdnosti in učinkovitosti blokiranja difuzije. Prav tako lahko zahtevate vzorce in izvedete lastna testiranja, kot so pospešeni testi staranja in meritve kontaktnega upora. Ugledni dobavitelj vam bo zagotovil te podatke in skupaj z vami zagotovil, da pregrada ustreza vašim zahtevam. V podjetju Fuzhou X-Meritan Technology Co., Ltd. našim strankam zagotavljamo celovite podatke in podporo.
Vprašanje 5: Kakšna je tipična življenjska doba termoelektričnega modula s plastjo difuzijske pregrade?
Odgovor: Življenjska doba termoelektričnega modula s pravilno oblikovano plastjo difuzijske pregrade je odvisna od delovne temperature in pogojev cikla. Za modul, ki neprekinjeno deluje pri 500 °C, je lahko življenjska doba 5 do 10 let ali več. S toplotnim ciklom se lahko življenjska doba skrajša. Pregradna plast je ključnega pomena za doseganje dolge življenjske dobe. Naša tovarna oblikuje naše materiale in pregradne plasti, da poveča življenjsko dobo modula.
Difuzijska pregradna plast je bistvena sestavina termoelektričnih materialov za visoko zmogljive module. Preprečuje medsebojno difuzijo, ohranja nizek kontaktni upor in podaljšuje življenjsko dobo modula. Ko nabavljajo termoelektrične materiale, morajo kupci obravnavati pregradno plast kot kritično specifikacijo, ne pa naknadno. Izbira pregradnega materiala, debeline in metode nanašanja vpliva na zmogljivost in zanesljivost končnega modula. V Fuzhou X-Meritan Technology Co., Ltd. ima naša tovarna strokovno znanje in izkušnje za dobavo termoelektričnih materialov z optimiziranimi plastmi difuzijske pregrade. Z našimi strankami sodelujemo, da razumemo njihove zahteve in zagotovimo optimalno materialno rešitev. Ne glede na to, ali izdelujete module za proizvodnjo električne energije ali hlajenje, lahko zagotovimo materiale, ki jih potrebujete.
