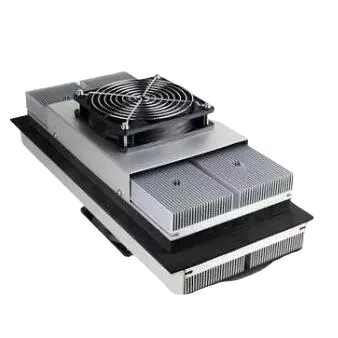

X-Meritan izdeluje specializirane termoelektrične hladilne sklope Direct-to-Air za odpravljanje toplotnih ozkih grl v kompaktnih industrijskih ohišjih in občutljivi opremi. Z integracijo visokozmogljivih Peltierjevih modulov, hladilnih plošč po meri, toplotnih odvodov in ventilatorjev v en sam polprevodniški podsklop ta rešitev zagotavlja neposredno točkovno hlajenje brez organskih lepil ali tekočinskih zank. Ščiti laserske diode, medicinska diagnostična orodja in telekomunikacijsko elektroniko pred mehanskimi vibracijami, pregrevanjem in poslabšanjem delovanja.
Termoelektrični hladilni sklopi z neposrednim prenosom v zrak uporabljajo Peltierjev učinek za odvajanje toplote stran od ciljne namestitvene površine in jo razpršijo v okolico.
Toplotna pot:
Ciljni vir toplote → Plošča/odvod toplote na hladni strani → Modul TEC → Radiator z vročo stranjo → Izpušni ventilator → Okoljski zrak
Pri uporabi enosmernega toka se toplota, absorbirana na hladni plošči, premakne preko polprevodniških elementov do radiatorja na vroči strani. Ventilator na vroči strani nenehno odvaja odpadno toploto v zunanji zrak, medtem ko dodatni ventilator na hladni strani kroži ohlajen zrak v ohišju. Overall performance depends on heat load (Qmax), target temperature differential (ΔTmax), input current (Imax), and ambient heat sinking efficiency.
Neposredni toplotni prenos med površino in zrakom: absorbira toploto neposredno s hladnih montažnih površin in jo odvaja v okoliški zrak prek hladilnih odvodov s prisilno konvekcijo.
Zanesljivost v polprevodniškem stanju: odpravlja kompresorje, zanke za hladilno sredstvo in gibljive mehanske dele (razen ventilatorjev) za tiho delovanje brez tresljajev.
Hiter toplotni odziv: Omogoča takojšen preklop ogrevanja/hlajenja in fino regulacijo temperature s prilagoditvijo vhodnega enosmernega toka.
Sklop v inertnem okolju: Vakuumsko spajkanje in embalaža v inertni atmosferi preprečujeta notranjo oksidacijo, izločanje plinov in toplotno razgradnjo.
Kompakten in robusten odtis: Enostavno se integrira v prostorsko omejena ohišja, zunanje telekomunikacijske omarice in prenosne diagnostične enote.
Izdelano po naročilu: geometrija hladilne plošče, konfiguracije ventilatorjev, delovne napetosti in toplotne zmogljivosti se ujemajo s posebnimi oblikami ohišij.
Natančna elektronska ohišja Ščiti občutljivo krmilno elektroniko, napajalnike in module za avtomatizacijo pred toplotno preobremenitvijo v zaprtih ohišjih.
Medicinska diagnostična oprema Termoelektrični hladilni sklopi neposredno v zrak zagotavljajo stabilno toplotno kontrolo brez tresljajev za klinične analizatorje, komponente medicinskega slikanja in temperaturno občutljive reagente.
Optični in laserski sistemi Ohranja fiksne temperature za visokozmogljive laserske diode in optične senzorje za odpravo odmika valovne dolžine in popačenja signala.
Telekomunikacijska strojna oprema Zagotavlja neprekinjeno hlajenje za oddaljene zunanje telekomunikacijske omarice in bazne postaje, kjer vzdrževanje kompresorja ni praktično.
1. Hladilna zmogljivost (Qmax): enostopenjske ali večstopenjske konfiguracije TEC, zasnovane tako, da ustrezajo ciljnim toplotnim obremenitvam.
2. Vmesniki hladne plošče: vzorci montažnih lukenj po meri, specifikacije za ravnost površine in mere hladnega bloka za neposredno pritrditev.
3. Odvajanje na zračni strani: profili iztiskanja hladilnega telesa po meri, integracija toplotnih cevi in izbira ventilatorja z visoko CFM/vodoodpornostjo.
4. Električni parametri: Prilagojene delovne napetosti (12 V, 24 V, 48 V DC), največje tokovne omejitve (Imax) in integrirani termistorji/NTC senzorji.
5. Varstvo okolja: izbirni ventilatorji z oceno IP, konformni premazi in protikorozijske površinske obdelave za težka zunanja okolja.
Interni nadzor proizvodnje: Popoln nadzor od testiranja polprevodnikov do končne montaže, vakuumskega spajkanja in hermetičnega zapiranja.
Strogi standardi kakovosti: 100 % sestavov je podvrženih strogemu testiranju odpornosti na AC (Rac), toplotne prevodnosti in Seebeckovega koeficienta.
Napredna sinergija materialov: Poganjajo ga interni ekstrudirani termoelektrični materiali visoke trdnosti za vrhunsko toplotno učinkovitost in dolgo življenjsko dobo.
Prototip do serijske proizvodnje: popolna tehnična podpora od začetne toplotne simulacije in postavitve CAD do serijske proizvodnje.
To je polprevodniška enota za upravljanje toplote, ki uporablja module Peltier za črpanje toplote neposredno iz trdne površine ali hladne plošče in jo odvaja v okoliški zrak s pomočjo zračno hlajenega hladilnika in ventilatorja.
Sklopi neposredno v zrak so idealni, kadar je vir toplote mogoče namestiti neposredno na hladno ploščo ali kadar namestitev tekočinskih zank, črpalk in cevi ni praktična zaradi omejitev prostora, teže ali vzdrževanja.
ja Z obračanjem polaritete uporabljenega enosmernega toka termoelektrični modul obrne smer toplotnega toka, kar omogoča brezhibno preklapljanje med aktivnim ogrevanjem in hlajenjem.
Za določitev optimalne konfiguracije navedite ciljno toplotno obremenitev (Qc), zahtevano temperaturno razliko (ΔT), najvišjo temperaturo okolja, razpoložljiv prostor za namestitev/omejitve CAD in želeno enosmerno napetost.
