Termoelektrični hladilniki zrak-zrak

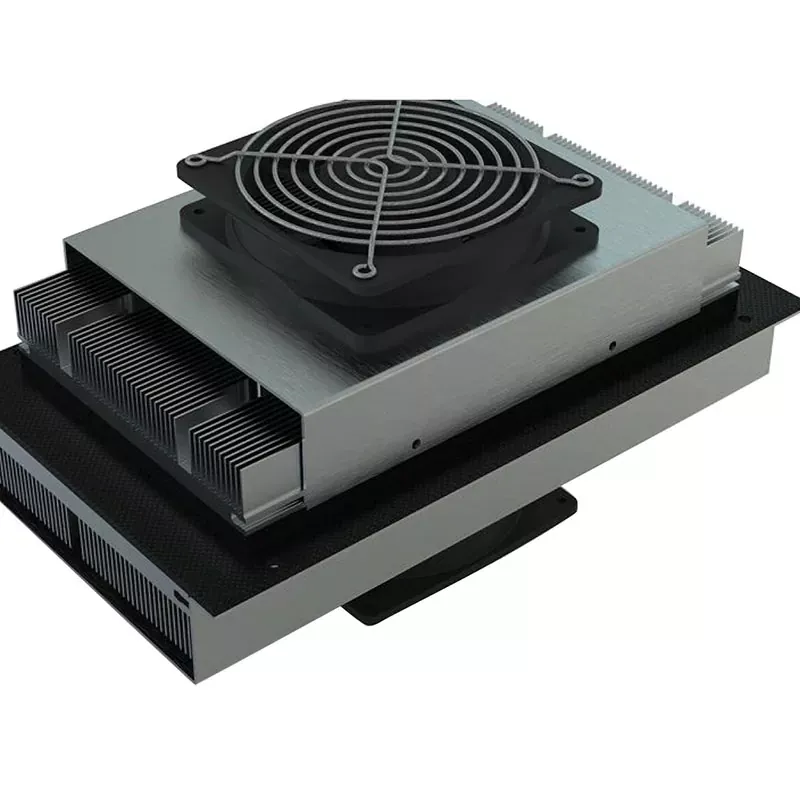

Termoelektrični hladilni sklopi zrak-zrak X-meritan zagotavljajo kompaktno, visoko integrirano polprevodniško rešitev za upravljanje toplote. Z odpravo običajnih kompresorjev, vodov za hladilno sredstvo in zapletenih zank kroženja tekočine ti sklopi uporabljajo neposredne izmenjevalnike toplote na zračni strani in visoko zanesljive polprevodniške termoelektrične module za olajšanje učinkovite izmenjave toplote, znatno racionalizirajo arhitekturo opreme in hkrati preprečujejo tveganja puščanja.

Z izkoriščanjem zmožnosti X-meritanove vertikalne integracije – od surovih termoelektričnih materialov in razvoja osnovnih komponent do toplotne zasnove na sistemski ravni – je vsak sklop podvržen 100-odstotnemu preverjanju modula, testiranju odpornosti na izmenični tok in strogemu temperaturnemu cikličnemu stresnemu testiranju, da se zagotovita dolgoročna stabilnost in visoka zanesljivost.

Lastnosti izdelka

Polprevodniško hlajenje brez kompresorja

Termoelektrični hladilni sklopi zrak-zrak uporabljajo polprevodniške termoelektrične module za ustvarjanje temperaturne razlike z vhodom enosmernega toka. Hladilni sistem ne potrebuje kompresorja ali običajnega krogotoka hladilnega sredstva.

Kompaktna sestavna struktura

Hladilne komponente so integrirane v kompakten sklop, namesto da bi se zanašale na ločeno hladilno enoto. Ta struktura pomaga zmanjšati potreben prostor za namestitev znotraj ali okoli elektronske opreme, instrumentov in zaprtih sistemov.

Majhne mehanske motnje

Ker ni kompresorja ali drugega velikega mehanskega hladilnega mehanizma, sklop med delovanjem ustvarja minimalne mehanske vibracije.

Hlajenje in ogrevanje v enem sklopu

Termoelektrični modul lahko preklaplja med hlajenjem in ogrevanjem z obračanjem smeri enosmernega toka. En sklop za upravljanje toplote lahko zato podpira regulacijo temperature v različnih pogojih delovanja brez dodajanja ločenega grelnega elementa za osnovno dvosmerno regulacijo temperature.

Natančna regulacija temperature

Termoelektrični učinek se neposredno odzove na spremembe električnega vhoda, kar omogoča prilagoditev toplotne moči prek krmilnega sistema. Konfiguracije s temperaturno povratno informacijo se lahko uporabljajo, kjer oprema zahteva nadzorovane in ponovljive temperaturne pogoje.

Ni tekočinskega hladilnega kroga

Termoelektrični hladilni sklopi zrak-zrak prenašajo toploto skozi toplotne izmenjevalnike na strani zraka in ne potrebujejo zanke za kroženje tekočine. To odstrani potrebo po cevovodih za hladilno tekočino, črpalkah, rezervoarjih in povezanih povezavah tekočinske zanke iz hladilne arhitekture.

Široka zmogljivost delovanja temperature

Sklope je mogoče konfigurirati za opremo, ki deluje v širokem temperaturnem območju od -40 °C do +85 °C. Izbira komponent in konfiguracija sestave se lahko uskladita s pričakovanim okoljem in pogoji delovanja opreme.

Nastavljiv za različne modele opreme

X-Meritan lahko konfigurira sklop glede na zahtevano hladilno zmogljivost, napetost, tok, dimenzije, pretok zraka, natančnost nadzora temperature in zahteve glede namestitve. To omogoča, da se enota za upravljanje toplote uskladi z mehanskimi in električnimi omejitvami ciljne opreme.

Parametri izdelka

TEC zrak-zrak v primerjavi s hlajenjem na osnovi tekočine

Za aplikacije, ki ne potrebujejo zanke za hlajenje s tekočino, lahko konfiguracija TEC na strani zraka poenostavi integracijo sistema.

Ustrezna arhitektura je odvisna od hladilne zmogljivosti, toplotnega toka, okoljskih pogojev, razpoložljivega prostora, pretoka zraka in zasnove opreme.

Tipične aplikacije opreme

Elektronska ohišja in telekomunikacijska oprema

Termoelektrični hladilni sklopi zrak-zrak lahko odstranijo toploto, akumulirano znotraj zunanjih omaric, komunikacijske opreme in elektronskih ohišij. Kroženje zraka na hladni strani porazdeli hlajenje po ohišju, medtem ko vroča stran odvaja zbrano toploto v okolico.

Laboratorijski in raziskovalni instrumenti

Za laboratorijsko opremo, ki zahteva stabilne temperature in majhne mehanske motnje, polprevodniško termoelektrično hlajenje preprečuje vibracije kompresorja in kroženje hladilnega sredstva. Sklop je mogoče konfigurirati glede na toplotne zahteve analitičnih in raziskovalnih instrumentov.

Medicinska in diagnostična oprema

Temperaturno občutljive komponente v diagnostičnih in medicinskih instrumentih lahko zahtevajo nadzorovane toplotne pogoje. Konfiguracije TEC zrak-zrak lahko zagotovijo lokalno hlajenje ali ogrevanje brez uvedbe tekočinskega tokokroga v opremo.

Polprevodniška in optična oprema

Oprema za obdelavo, testiranje, laser in optiko polprevodnikov lahko vsebuje komponente, katerih delovanje se spreminja s temperaturo. Upravljanje toplote na strani zraka na osnovi TEC se lahko uporablja, kjer sta potrebna nadzorovan odvod toplote in temperaturna stabilnost.

Specializirana industrijska oprema

Industrijski krmilni sistemi, inšpekcijska oprema in drugi stroji, ki delujejo v spremenljivih okoljskih pogojih, lahko uporabljajo sklop za upravljanje notranjega akumuliranja toplote ob ohranjanju določene delovne temperature.

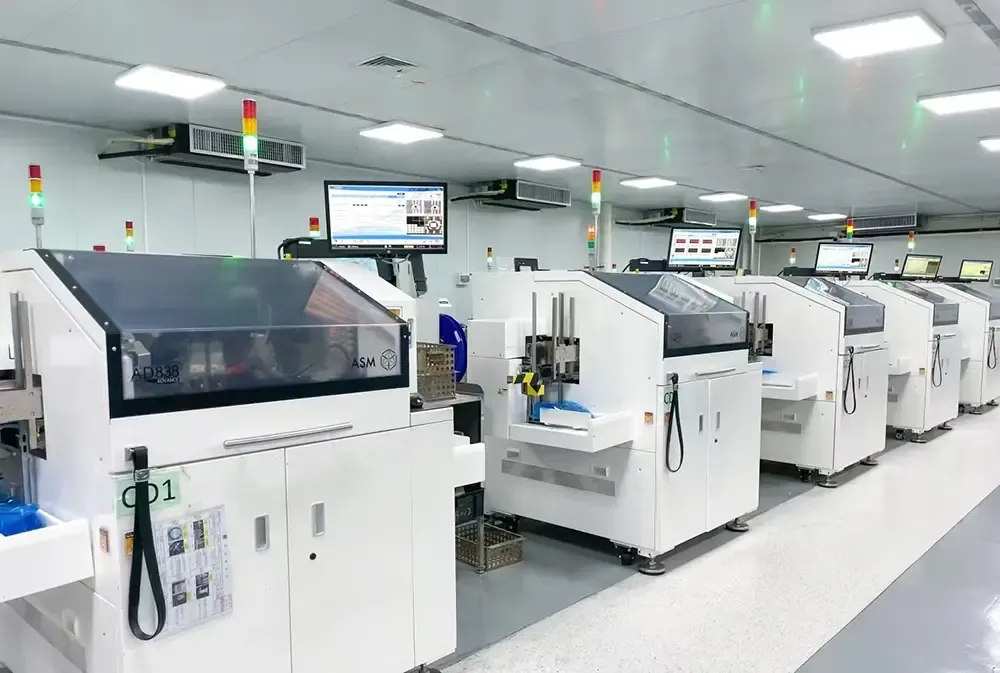

Manufacturing and Testing Process

100 % preverjanje modula

Vsak modul termoelektričnega hladilnika zrak-zrak je testiran na električno upornost, toplotno prevodnost in Seebeckov koeficient pred sestavljanjem. Testiranje identificira električna ali toplotna odstopanja, preden modul vstopi v končni hladilni sistem.

Validacija materiala

Termoelektrični polprevodniški materiali so ocenjeni glede doslednih električnih in toplotnih lastnosti. Meritve vrednosti se uporabljajo kot del preverjanja delovanja materiala in modula.

Celovitost spajkalnega spoja

Preizkušanje upornosti na izmenični tok se izvaja za preverjanje notranjih električnih povezav termoelektričnega modula. Preskus je namenjen ugotavljanju nenormalne odpornosti, povezane z napakami spajkalnega spoja.

Nadzor integritete modula

Okvarjeni ali neaktivni termoelektrični moduli so pregledani pred integracijo. Okvarjen modul lahko ustvari neučinkovito toplotno pot in zmanjša temperaturno razliko, ki je na voljo v sklopu.

Končno testiranje sestavljanja

Dokončani sklopi so podvrženi testiranju delovanja in obremenitve, vključno s temperaturnimi cikli v določenih delovnih območjih. Preizkušanje ocenjuje mehansko in toplotno celovitost dokončanega sklopa pri ponavljajočih se temperaturnih spremembah.

Zakaj izbrati X-Meritan

X-Meritan se ukvarja s termoelektričnimi materiali, razvojem osnovnih komponent, načrtovanjem toplotnega upravljanja in izbiro sistemske ravni. Ta navpična zmožnost omogoča ovrednotenje hladilnega sklopa od ravni materiala in modula TEC do toplotne arhitekture na zračni strani.

Podjetje služi aplikacijam v komunikacijah z optičnimi vlakni, industrijski in medicinski opremi, avtomobilski elektroniki, potrošniški elektroniki in raziskovalnih ustanovah. Njegov tehnični obseg zajema razvoj termoelektričnih materialov, prilagajanje komponent, načrtovanje rešitev za odvajanje toplote in podporo pri izbiri.

pogosta vprašanja

Kaj je sklop termoelektričnega hladilnika zrak-zrak?

To je polprevodniški sklop za upravljanje toplote, ki uporablja termoelektrični modul za prenos toplote iz enega zračnega toka v drugega. Toplotni izmenjevalniki in ventilatorji zagotavljajo potrebno kroženje zraka na hladni in topli strani.

Ali lahko sklopi termoelektričnih hladilnikov zrak-zrak zagotavljajo hlajenje in ogrevanje?

ja Obračanje smeri enosmernega toka preko termoelektričnega modula obrne smer prenosa toplote, kar omogoča, da sklop zagotavlja hlajenje ali ogrevanje.

Kako izberem potrebno hladilno moč?

Začnite z neprekinjeno in največjo toplotno obremenitvijo opreme, nato pa upoštevajte temperaturo okolja, ciljno temperaturo, pretok zraka in razpoložljivo zmogljivost odvajanja toplote z vroče strani. Te pogoje je treba pri izbiri sklopa oceniti skupaj.

Ali je mogoče dimenzije prilagoditi?

ja Dimenzije, konfiguracija pretoka zraka, montažna struktura, električne zahteve in druge značilnosti sestave se lahko razvijejo glede na zasnovo opreme.

Katere informacije so potrebne za ponudbo za montažo TEC?

Zagotovite zahtevano hladilno zmogljivost, temperaturo okolice, ciljno temperaturo, razpoložljiv prostor za namestitev, napajanje z enosmernim tokom, pogoje pretoka zraka, delovno okolje in zahteve glede nadzora temperature. Ti parametri omogočajo ovrednotenje konfiguracije sklopa glede na dejansko aplikacijo.

Ali je TEC sklop zrak-zrak primeren za visoke toplotne obremenitve?

Primernost je odvisna od dejanske toplotne obremenitve, temperature okolja, zahtevane temperaturne razlike, pretoka zraka in razpoložljivega odvajanja toplote. Aplikacije, ki presegajo praktično zmogljivost konfiguracije TEC na zračni strani, je treba oceniti glede na alternativne arhitekture za upravljanje toplote.
