Zakaj ekstrudirani termoelektrični materiali omogočajo ultra tanko proizvodnjo TEC

V čem se ekstrudirani termoelektrični materiali razlikujejo od alternativ za consko taljenje?

Izbira med ekstruzijo in conskim taljenjem ni zgolj stvar proizvodnih preferenc. Določa celoten nadaljnji proizvodni potek za termoelektrične hladilnike – od tega, kako so ingoti narezani na rezine, do tega, kako tanke so te rezine lahko zmlete, do tega, koliko jih preživi fazo rezanja na kocke, ne da bi se zlomile.

Consko taljenje je že dolgo merilo za proizvodnjo monokristalov na osnovi Bi₂Te3 visoke čistosti. Usmerjeni postopek strjevanja poravna zrna vzdolž osi rasti, kar zagotavlja odlično mobilnost nosilca. Vendar prav ta poravnava ustvarja strukturno ranljivost. Kristali Bi₂Te₃ se zlahka cepijo vzdolž bazalne ravnine, kar pomeni, da je material med rezanjem, redčenjem in sestavljanjem nagnjen k krušenju in razslojevanju — še posebej, če ciljna debelina pade pod 0,5 mm.

Predelava z ekstruzijo poteka bistveno drugače. Izhajajoč iz mehansko legiranih ali predhodno stisnjenih praškov, je material potisnjen skozi matrico pri povišani temperaturi, pri čemer je izpostavljen močni plastični deformaciji. Ta deformacija ne le oblikuje materiala; ponovno zgradi notranjo zrnato arhitekturo. Rezultat je gosto, drobnozrnato telo z nadzorovano kristalografsko teksturo – takšno, ki ohranja prednosti anizotropnega transporta Bi₂Te₃, hkrati pa dramatično izboljša mehansko celovitost.

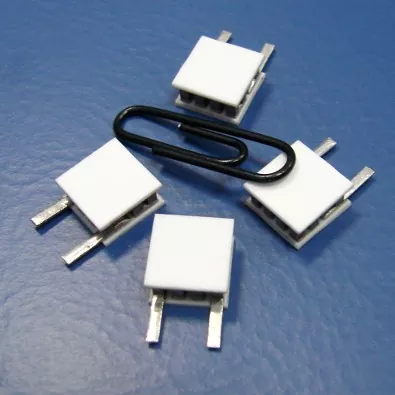

Praktična posledica je pomembna. Kjer lahko consko staljeni ingoti zagotovijo sprejemljivo zmogljivost v standardnih modulih TEC z višino nog 1,0–1,5 mm, materiali, proizvedeni z ekstruzijo, odpirajo vrata do arhitektur modulov, ki so bile prej nepraktične: mikro-TEC z višino nog 0,2 mm, večstopenjske kaskade, ki zahtevajo natančno dimenzionalno konsistenco v vsakem elementu, in hladilne rešitve v bližini tankega filma. za fotonske naprave.

Kako postopek ekstrudiranja ustvari gosto teksturirano strukturo?

Razumevanje mikrostrukturne transformacije med ekstrudiranjem je bistvenega pomena za razumevanje, zakaj se ti materiali pri nadaljnji obdelavi obnašajo drugače. Mehanizem je zakoreninjen v dinamični prekristalizaciji - procesu, kjer zrna nukleirajo in rastejo na novo, medtem ko se material še vedno deformira.

Rafiniranje zrna s plastično deformacijo

Med vročim iztiskanjem obdelovanec doživi intenzivno strižno obremenitev, ko gre skozi matrico. Ta deformacijska energija poganja dinamično rekristalizacijo, ki nadomešča prvotno grobo zrnato strukturo z rafinirano, enakoosno ali rahlo podolgovato mrežo zrn. Raziskave spojin na osnovi p-tipa Bi₂Te3, izdelanih z vročim iztiskanjem, so pokazale, da hitrost iztiskanja neposredno ureja ravnovesje med rekristalizacijo in rastjo zrn. Pri kontrolirani hitrosti 1,0 mm/min je mogoče doseči povprečne velikosti zrn do 1,53 μm, ki jih spremlja visoka gostota nizkokotnih meja zrn.

Te nizkokotne meje so kritične. Za razliko od visokokotnih mej, ki razpršijo nosilce naboja in poslabšajo električno prevodnost, nizkokotne meje ohranjajo mobilnost nosilcev, medtem ko še vedno prispevajo k sipanju fononov - s čimer zavirajo toplotno prevodnost rešetke. Ta dvojna funkcija je tisto, kar ekstrudiranim materialom omogoča, da ohranijo termoelektrično zmogljivost, ki je konkurenčna consko staljenim primerkom, hkrati pa pridobi znatno mehansko trdnost.

Nadzor teksture in upravljanje anizotropije

Bi₂Te3 je plastni material, njegove termoelektrične lastnosti pa so močno anizotropne. Smer v ravnini (pravokotno na os c) kaže veliko večjo mobilnost nosilca kot smer v ravnini. Ekstruzijska obdelava izkorišča to anizotropijo tako, da prednostno poravna os c vzdolž smeri iztiskanja, kar ustvarja tako imenovano teksturo vlaken.

Stopnja teksture je kvantificirana z orientacijskim faktorjem F, ki sega od 0 (naključno) do 1 (popolnoma poravnano). S skrbnim nadzorom temperature in hitrosti ekstrudiranja so bile dosežene vrednosti F 0,28–0,41 v materialih tipa p. Za Bi₂Te3 n-tipa se je izkazalo, da poravnava smeri iztiskanja z začetno teksturo v ravnini vsaj podvoji stopnjo teksture, kar prinese gibljivosti nosilca pri sobni temperaturi 263 cm²V⁻¹s⁻¹ in faktorje moči, ki se približujejo 47,3 μWcm⁻¹K⁻².

Primerjava notranjih struktur

Zakaj mehanske lastnosti določajo najmanjšo velikost TEC modula

Pri načrtovanju termoelektričnega hladilnika preprosto razmerje določa, kako majhen lahko postane modul: najmanjša višina noge je omejena z mehansko trdnostjo materiala. Termoelektrična noga, ki je pretanka za svojo površino prečnega prereza, se bo zlomila med spajkanjem, rezanjem na kocke ali toplotnim ciklom. To ni teoretični pomislek - to je glavno ozko grlo pri miniaturizaciji TEC.

Postopek iztiskanja neposredno obravnava to omejitev. Z rafiniranjem velikosti zrn in uvedbo dislokacij visoke gostote ekstruzija znatno poveča tako tlačno kot strižno trdnost v primerjavi s consko staljenim materialom.

Profili mehanskih lastnosti N-Type in P-Type

Te vrednosti predstavljajo precejšnjo rezervo nad tistim, kar je običajno potrebno za obdelavo tankih čipov. Za kontekst so poročali o vroče ekstrudiranih spojinah na osnovi p-tipa Bi₂Te3 s tlačno trdnostjo, ki je dosegla 189–226 MPa, in upogibno trdnostjo 126–139 MPa, odvisno od pogojev iztiskanja. Zaradi teh izboljšanih lastnosti je izvedljivo rezanje mikrodelcev z dimenzijami tako majhnih kot 100 × 100 × 200 μm³ brez zloma.

Zanesljivost termičnega cikla

Mehanska trdnost določa tudi dolgoročno zanesljivost pri termičnih ciklih. Ko modul TEC deluje, se termoelektrične noge ponavljajo v ciklih ogrevanja in hlajenja. Meje zrn delujejo kot šibke točke, kjer lahko nastanejo in se razširijo mikrorazpoke. Drobnozrnata, gosto vezana struktura, ustvarjena z ekstruzijo, enakomerneje porazdeli toplotne napetosti kot k cepljenju nagnjena kristalna struktura consko staljenega materiala, kar izboljša odpornost proti ciklični utrujenosti.

Prag 0,2 mm: omogoča izdelavo ultratankih čipov

Zmožnost obdelave termoelektričnega materiala do debeline 0,2 mm ni le proizvodna zanimivost – je tehnologija, ki omogoča novo generacijo kompaktnih hladilnih naprav. Pri tej debelini ima termoelektrična noga razmerje med višino in širino, ki se približa 1:1 za tipične geometrije elementov, kar pomeni, da je strukturna obremenitev med sestavljanjem pretežno tlačna in ne upogibna.

Zaradi treh dejavnikov je ekstrudiranje omogočen postopek za ta režim debeline.

Zmanjšana občutljivost cepitve

Zonsko stopljeni Bi₂Te3 se zlahka cepi vzdolž bazalne ravnine. Ko je rezina stanjšana pod približno 0,5 mm, lahko že manjše obremenitve pri rokovanju sprožijo razpoke, ki se širijo po celotnem elementu. Postopek iztiskanja prekine to pot cepitve z uvedbo napačno orientiranih zrn in nizkokotnih meja, ki odvrnejo širjenje razpok. Rezultat je material, ki lahko prenese mehansko obremenitev rezanja na kocke, sestavljanja po namestitvi in ​​spajkanja brez katastrofalnih zlomov.

Nadzorovana tekstura za dosledno rezanje na kocke

V modulih TEC z več elementi mora imeti vsak krak skoraj enake električne in toplotne lastnosti. Če se orientacija teksture razlikuje od elementa do elementa, postane zmogljivost hlajenja modula nepredvidljiva. Ekstrudiranje proizvaja ingote z enotno teksturo vzdolž njihove dolžine, kar zagotavlja, da elementi, izrezani iz različnih položajev znotraj istega ingota, kažejo dosledne lastnosti. Ta doslednost je še posebej pomembna pri večstopenjskih konfiguracijah TEC, kjer mora na stotine elementov delovati v toplotnem ravnovesju.

Združljivost procesne opreme

Mehanska trdnost ekstrudiranega materiala vpliva tudi na izbiro nadaljnje opreme. Ker je material odporen na drobljenje, lahko proizvajalci uporabljajo višje hitrosti podajanja med rezanjem na rezine in kocke, kar zmanjša čas in stroške obdelave. Podobno lahko avtomatizirani sistemi pick-and-place obdelujejo tanjše elemente z manjšim tveganjem zloma, kar omogoča montažne linije z večjo zmogljivostjo.

Aplikacije, ki zahtevajo ekstrudirane termoelektrične materiale

Tehnične prednosti iztiskanja se pretvorijo v oprijemljive koristi na več področjih uporabe, kjer so bistveni tanki, zanesljivi termoelektrični elementi.

Optična komunikacija in hlajenje z lasersko diodo

Optični sprejemniki in laserske diode so izjemno občutljivi na temperaturo. Odmik valovne dolžine, zmanjšana izhodna moč in pospešena razgradnja so posledica neustreznega toplotnega nadzora. V optičnih modulih 5G, na primer, morajo termoelektrični hladilniki vzdrževati temperature laserskih čipov znotraj ozkih toleranc, medtem ko se prilegajo paketom, ki se merijo v milimetrih.

Zmogljivost 0,2 mm tankega čipa neposredno podpira to zahtevo. Vroče ekstrudirani termoelektrični materiali na osnovi Bi₂Te3 so bili potrjeni v aplikacijah optičnih modulov, kar dokazuje učinkovito kontrolo temperature fotonskih čipov s potencialom integracije v komunikacijske, laserske in infrardeče sisteme. Visoka tlačna trdnost materiala zagotavlja, da termoelektrične noge preživijo postopke spajkanja in sestavljanja, ki se uporabljajo pri izdelavi sprejemnikov, kjer bi neusklajenost toplotnega raztezanja zlomila šibkejše materiale.

Večstopenjske TEC strukture

Večstopenjski termoelektrični hladilniki zlagajo več plasti termoelektričnih elementov, da dosežejo temperaturne razlike, ki jih ena stopnja ne more doseči. Vsaka dodatna stopnja poveča zmogljivost črpanja toplote in dosegljiv ΔT, hkrati pa uvaja nove mehanske izzive. Elementi v višjih stopnjah morajo biti tanjši in ohraniti morajo skladnost delovanja z elementi v nižjih stopnjah.

Tehnologija ekstrudiranja je bila uporabljena posebej za izdelavo termoelektričnih nog za polprevodniške večstopenjske hladilnike, ki delujejo pri temperaturah do približno 140 K. Mehanske lastnosti ekstrudiranega materiala – zlasti njegova odpornost proti zlomu med sestavljanjem tesno zloženih večplastnih struktur – so tisto, zaradi česar so te kaskadne zasnove izdelljive.

Medicinska in laboratorijska kontrola temperature

Termoelektrični hladilniki se pogosto uporabljajo v medicinskih hladilnih sistemih, laboratorijskih instrumentih in raziskovalni opremi, kjer je natančna regulacija temperature kritična. Aplikacije segajo od vzdrževanja stabilnosti reagenta v diagnostičnih napravah do nadzora temperature vzorca v analitičnih instrumentih.

V teh nastavitvah mora termoelektrični material zagotavljati toplotno zmogljivost in dolgoročno zanesljivost. Ekstrudirani materiali Bi₂Te3-Sb₂Te₃ ponujajo potrebno kombinacijo: termoelektrična zmogljivost blizu sobne temperature, ki je primerljiva s consko staljenim materialom, skupaj z mehansko vzdržljivostjo, ki zagotavlja stabilno delovanje v tisočih toplotnih ciklih.

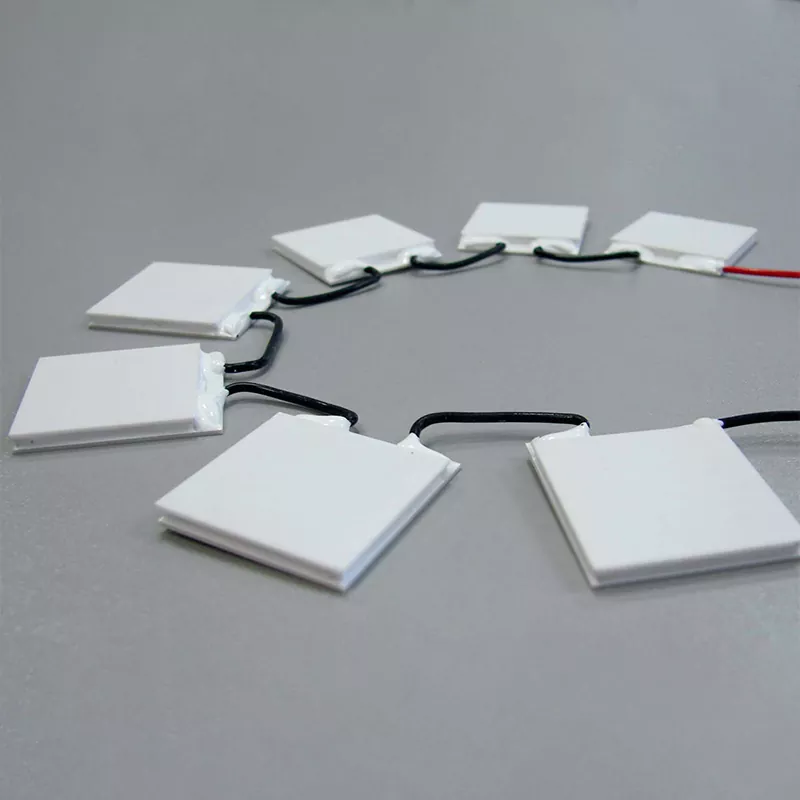

Industrijsko in polprevodniško toplotno upravljanje

Ekstrudirani ingoti velikega premera — na voljo v premerih do 35 mm in dolžinah 120 mm ali 240 mm — služijo industrijski proizvodnji TEC, kjer so potrebni večji hladilni elementi. Aplikacije vključujejo lokalizirano toplotno upravljanje v polprevodniški opremi, elektronskih hladilnih sistemih in industrijskih napravah za nadzor temperature. Razširljivost obdelave z ekstruzijo proizvajalcem omogoča proizvodnjo ingotov v količinah, ki bi bile nepraktične z metodami enokristalne rasti.

Od ingota do modula: proizvodna zmogljivost in nadzor kakovosti

Proizvodnja ekstrudiranih termoelektričnih materialov zahteva integriran proizvodni pristop, ki zajema pripravo materiala, ekstruzijsko obdelavo, izdelavo elementov in sestavljanje modulov. Vsako stopnjo je treba nadzorovati, da se ohranijo mikrostrukturne značilnosti, ki dajejo ekstrudiranim materialom njihove prednosti pri delovanju.

Priprava materiala in ekstrudiranje

Postopek se začne s pripravo sestavkov trdne raztopine Bi₂Te3-Sb₂Te3 s skrbnim nadzorom stehiometrije in ravni dopanta, da se dosežeta želena vrsta nosilca in koncentracija. Pripravljen material se nato konsolidira in ekstrudira pod nadzorovanimi pogoji temperature in stopnje deformacije. Parametri iztiskanja — temperatura, hitrost in redukcijsko razmerje — določajo velikost zrn, intenzivnost teksture in gostoto napak, kar vse vpliva na termoelektrične in mehanske lastnosti.

Obdelava in montaža elementov

Po iztiskanju se ingot predela v termoelektrične elemente z rezanjem, rezanjem in pripravo površine. Izboljšana mehanska trdnost ekstrudiranega materiala omogoča agresivno redčenje do 0,2 mm in natančno rezanje na kocke z visokim izkoristkom. Elemente nato metaliziramo, spajkamo in sestavimo v module. Preverjanje kakovosti vključuje pregled dimenzij, merjenje električnih lastnosti in testiranje toplotne učinkovitosti.

Proizvodna oprema

Celotna proizvodna linija za ekstrudirane termoelektrične materiale in module vključuje:

• Peč za potapljanje kositra: Za spajkanje koncev elementov
• Vibracijski vrtljivi stroj: Za natančno pozicioniranje elementov
• Varilni stroj: Za električno medsebojno povezavo
• Pečica: Za sušenje in termično obdelavo
• Dozirni stroj: Za nanašanje lepila
• Avtomatski tesnilni stroj: Za inkapsulacijo modulov
• Stroj za rezanje: Za rezanje oblatov in kock
• Stroj za strjevanje: Za tvorbo spajkalnih spojev
• Oprema za reflow spajkanje: Za visoko zanesljivo spajkanje
• Popolnoma avtomatski tiskarski stroj: Za metalizirane vzorce
