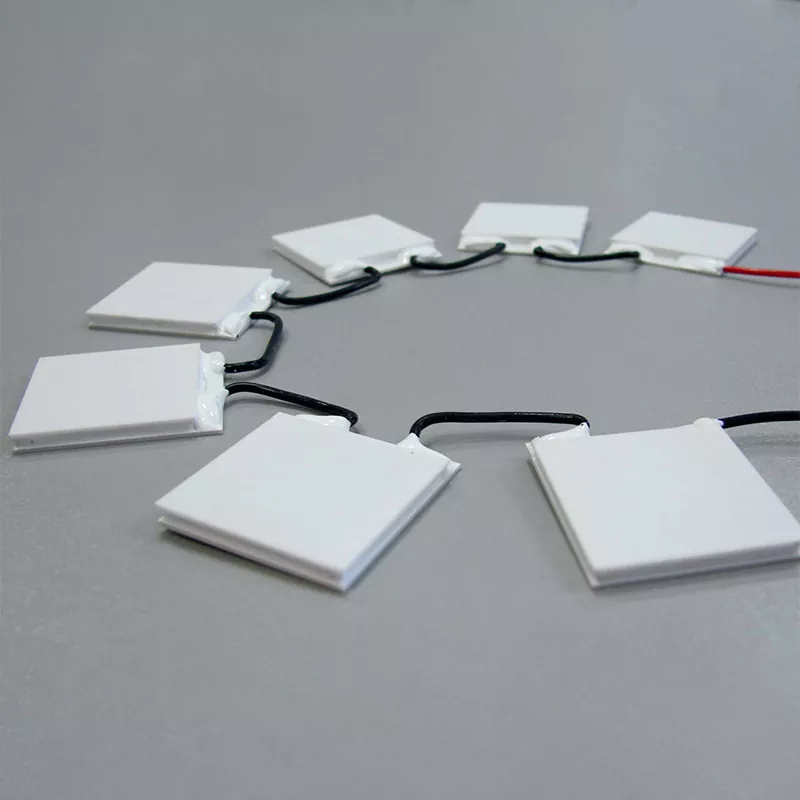

Hladilniki TE z visoko hladilno zmogljivostjo za industrijsko uporabo

X-Meritan dobavlja termoelektrične hladilnike (TEC), zasnovane za neprekinjeno črpanje toplote v industrijski opremi. Ti moduli delujejo na Peltierjev učinek in ne vsebujejo kompresorjev, hladilnih sredstev ali gibljivih delov. Uporabljajo se tam, kjer je dostop za vzdrževanje omejen, vibracije niso sprejemljive ali je potreben natančen nadzor temperature.

Serija z visoko zmogljivostjo je namenjena sistemom s precejšnjimi toplotnimi obremenitvami. Tipični primeri vključujejo nize laserskih diod, polprevodniško procesno opremo in analitske instrumente, ki ustvarjajo konstantno toplotno moč.

V lastnem obratu izdelujemo TE hladilnike z visoko hladilno zmogljivostjo za industrijsko uporabo. To vključuje pripravo termoelektričnega materiala, obdelavo ingota, rezanje peletov, sestavljanje modula in končno testiranje. Nadzor nad temi koraki nam omogoča prilagajanje sestave materiala, geometrije peletov in izbire spajk, da ustrezajo posebnim delovnim pogojem.

Tehnične specifikacije

Standardni moduli pokrivajo vrsto hladilnih zmogljivosti. V spodnji tabeli so navedeni pogosti parametri. Na voljo so konfiguracije po meri za različne napetosti, dimenzije in temperaturne zahteve vroče strani.

Specifikacije se preverjajo na serijski osnovi s termično testno postajo. Poročilo o preskusu se lahko na zahtevo zagotovi z vsako pošiljko.

Pomembna opomba o Qmax: Qmax se meri z ničelno temperaturno razliko med vročo in hladno stranjo. V dejanskem delovanju je hladna stran vedno hladnejša od vroče strani, zato je dejanska zmogljivost črpanja toplote manjša. Na primer, modul z nazivno močjo 200 W Qmax lahko odstrani samo 80 W, ko je ΔT 30 K. Izbira mora temeljiti na dejanski delovni točki in ne samo na številu Qmax.

Zgradba in princip delovanja

Hladilniki TE z visoko hladilno zmogljivostjo za industrijske aplikacije so polprevodniška toplotna črpalka. Enosmerni tok prenaša toploto s hladne na vročo stran. Vroča stran mora biti povezana s hladilnikom ali hladno ploščo, da zavrne črpano toploto in vhodno električno moč. Če vroča stran ni učinkovito ohlajena, toplota teče nazaj na hladno stran in neto hladilna zmogljivost se zmanjša.

1. Keramične podlage

Zunanje plošče so izdelane iz aluminijevega oksida ali aluminijevega nitrida. Zagotavljajo električno izolacijo, medtem ko prevajajo toploto. Ravnost površine je nadzorovana, da se zagotovi dober toplotni stik z virom toplote in odvodom toplote. Med keramično površino in montažno površino je priporočljiv toplotni vmesnik (TIM).

2. Polprevodniški peleti in elektrode

Peleti bizmutovega telurida tipa N in P so zaporedno povezani s sledmi bakrenih elektrod. Število in velikost pelet določata napetost, tok in hladilno zmogljivost modula. Za preprečevanje oksidacije med dolgotrajnim delovanjem uporabljamo večslojno prevleko na bakrenih sledovih.

3. Zavrnitev vroče strani

Temperatura vroče strani je najpomembnejši dejavnik, ki vpliva na delovanje TEC. Vsakih 10 °C zvišanja temperature vroče strani običajno zmanjša hladilno zmogljivost za 5–10 % in zniža največji dosegljivi ΔT. Za module z visoko zmogljivostjo se priporoča prisilno zračno hlajenje, tekočinsko hlajenje ali sklopi toplotnih cevi. Pasivni hladilniki le redko zadoščajo nad 100 W skupnega odvajanja toplote.

4. Obodno tesnilo

Notranji niz polprevodnikov obdaja proti vlagi odporno epoksidno tesnilo. To tesnilo ne zagotavlja hermetičnega tesnjenja, vendar ščiti pelete in elektrode pred kondenzacijo in onesnaževalci v zraku v normalnih industrijskih okoljih. Za visoko vlažnost, izpiranje ali zunanje pogoje je potrebna dodatna inkapsulacija.

Proizvodnja in nadzor kakovosti

X-Meritan module TEC proizvaja sam. Zaporedje izdelave je naslednje:

Priprava ingotov termoelektričnega materiala

Ekstrudiranje in rezanje polprevodniških peletov

Avtomatsko polaganje pelet in spajkanje

Metalizacija keramične podlage

Končna montaža in električni preizkus

Vsaka proizvodna serija je testirana glede notranje odpornosti, hladilne zmogljivosti in vizualnih napak. Zaradi sledljivosti se hranijo zapisi o preskusih. 建议插入工厂实拍照片或产线流程图片

Preskusne metode

Dejanski preskusni standardi in merila sprejemljivosti se dogovorijo s stranko pred serijsko proizvodnjo. Pišite nam, da se pogovorimo o vaših posebnih zahtevah.

Certifikati in skladnost

Trenutno se posodabljajo naslednji certifikati in izjave o skladnosti.

● ISO 9001:2015 – Sistem vodenja kakovosti

● ISO 14001 – Sistem ravnanja z okoljem

● Skladnost z RoHS

● Skladnost z REACH

● Oznaka CE (če obstaja)

● Certifikat UL (če je na voljo)

Na zahtevo vam bomo zagotovili kopije veljavnih potrdil. Za potrditev trenutnega stanja nas kontaktirajte.

Možnosti prilagajanja

Standardni moduli pokrivajo številne naloge industrijskega hlajenja. Za obsežne ali specializirane projekte nudimo inženiring po meri na naslednjih področjih:

● Odtis in višina po meri

● Višjetemperaturne spajke in podlage za Th > 150°C

● Večstopenjski TEC moduli za večje temperaturne razlike

● Vnaprej nameščeni hladilniki ali hladilne plošče

● Vgrajeni temperaturni senzorji (NTC ali RTD)

● Posebne konfiguracije vodilnih žic ali konektorji

Tipičen projekt po meri sledi temu postopku:

1. Stranka zagotovi toplotno obremenitev, temperaturo hladne strani, pogoje okolja in prostorske omejitve.

2. Naši inženirji simulirajo zahtevani modul in zagotovijo priporočeno konfiguracijo.

3. Izdelujemo vzorce za preverjanje strank.

4. Po odobritvi nadaljujemo s serijsko proizvodnjo.

Zakaj inženirji izberejo module X-Meritan TEC

Namesto navajanja splošnih prednosti so tukaj specifične zmogljivosti, ki razlikujejo naše module:

Lastna termoelektrična obdelava materialov

Nadzorujemo proces od surovega ingota do končne naprave. To vključuje sestavo materiala, velikost pelet in ravni dopinga. Večina dobaviteljev TEC kupi vnaprej izdelane pelete ali rezine in samo sestavi module. Ker ravnamo s samim materialom, lahko prilagodimo vrednost ZT in optimiziramo za določena temperaturna območja.

Testiranje zmogljivosti na ravni serije

Vsaka proizvodna serija je testirana na Qmax, ΔTmax in notranji upor. Poročila o preskusih so na voljo strankam. To vam omogoča, da preverite, ali moduli ustrezajo vašim specifikacijam, preden jih vključite v svoj sistem.

Inženiring po meri brez minimalnih kazni za naročila

Mnogi dobavitelji zahtevajo velika minimalna naročila za mere ali parametre po meri. Ohranjamo prilagodljiv razpored proizvodnje, zato so izvedljivi projekti po meri z zmernimi količinami. Obrnite se na nas z vašo zahtevo, tudi če je pričakovana letna količina le nekaj sto kosov.

Neposredna komunikacija s proizvodno ekipo

Ko kontaktirate X-Meritan, se pogovarjate z inženirji, ki imajo dostop do proizvodnih podatkov in rezultatov testiranja. S tem se zmanjša vrtenje, značilno za trgovska podjetja, in skrajšanje cikla ocenjevanja vzorcev.

Tipične aplikacije

Moduli TEC z visoko hladilno zmogljivostjo se uporabljajo v okoljih, kjer aktivno tekočinsko hlajenje ni praktično ali kjer je potreben natančen nadzor temperature.

Industrijska elektronika in telekomunikacije

Hlajenje za laserske diode in fotodetektorje v sistemih z optičnimi vlakni

Toplotno upravljanje za zunanje telekomunikacijske omarice

Stabilizacija temperature za močnostne ojačevalnike in RF module

Polprevodniška in laserska oprema

Hlajenje vpenjal za rezine in procesnih komor

Toplotni nadzor za lasersko označevanje in rezalne glave

Stabilizacija temperature za optične klopi

Medicinski in analitični instrumenti

Termični ciklerji PCR in hlajenje vzorčnega bloka

Nadzor temperature za predelke za shranjevanje reagenta

Hlajenje slikovnih senzorjev CCD in CMOS

Prevoz in posebna oprema

Hlajenje za senzorje LiDAR v avtonomnih vozilih

Prezračevalni sistemi sedežev

Prenosni hladilni kontejnerji

Vodnik za izbiro TEC

Za določitev visoko zmogljivega TEC pripravite naslednje podatke, preden stopite v stik z nami:

Zahtevana hladilna obremenitev (v vatih) na hladni strani. To je toplota, ki jo ustvari komponenta, ki jo morate ohladiti.

Ciljna temperatura hladne strani in toleranca. Na primer 25 °C ± 0,5 °C.

Najvišja temperatura vroče strani, ki jo lahko sprejmete glede na vaš hladilnik in pogoje v okolju.

Temperaturno območje okolja, v katerem bo sistem deloval.

Razpoložljiva vrsta hladilnega telesa in toplotna odpornost. Prisilni zrak, tekočinsko hlajenje ali toplotna cev.

Na voljo je enosmerna napetost in največji dovoljeni tok.

Omejitve prostora za namestitev: dolžina, širina, višina in vzorec lukenj za namestitev.

Zahteve glede toplotnega cikla: koliko ciklov na dan, nihanje temperature in pričakovana življenjska doba.

Okoljski pogoji: vlaga, prah, izpostavljenost kemikalijam ali uporaba na prostem.

Ko zagotovite te podrobnosti, lahko priporočimo določen modul ali oblikujemo rešitev po meri. Zagotovili bomo tudi krivulje zmogljivosti, ki prikazujejo hladilno zmogljivost glede na temperaturno razliko za priporočeni delovni tok.

Pogosto zastavljena vprašanja

V: Kako izberem pravi TEC za svojo aplikacijo?

O: Poznati morate toplotno obremenitev, ki jo želite odstraniti (v vatih), najvišjo dovoljeno temperaturo za hlajeni predmet, temperaturo okolja in razpoložljivo zmogljivost hladilnega telesa na vroči strani. Posredujte te vrednosti našim inženirjem in priporočili vam bomo modul in delovni tok.

V: Kakšna je razlika med Qmax in dejansko hladilno zmogljivostjo?

O: Qmax je največja zmogljivost črpanja toplote, ko je temperaturna razlika med vročo in hladno stranjo nič. V realnem delovanju vedno obstaja temperaturna razlika. Dejanska hladilna zmogljivost se zmanjša, ko se ΔT poveča. Naši podatkovni listi vključujejo krivulje zmogljivosti za različne delovne tokove.

V: Ali lahko TEC odpove, če se vroča stran pregreje?

O: Da. Najvišja temperatura vroče strani je določena za vsak modul. Preseganje te temperature lahko poslabša spajkalne spoje in zmanjša življenjsko dobo modula. Hladilno telo z vročo stranjo vedno načrtujte tako, da Th ostane znotraj nazivne meje v najslabših okoljskih pogojih.

V: Kako dolgo trajajo moduli TEC?

O: Moduli TEC nimajo gibljivih delov, zato mehanska obraba ni dejavnik. Vendar pa toplotno kroženje povzroča napetost na spajkalnih spojih in lahko sčasoma privede do povečanega notranjega upora. Izbrane visokozmogljive zasnove so bile ovrednotene s preskusi termičnega cikla. Dejanska življenjska doba cikla je odvisna od temperaturnega območja, toka, hitrosti rampe, obremenitve pri vgradnji in delovne vlažnosti. Za kvalificirane projekte je mogoče zagotoviti testne podatke.

V: Ali posredujete podatke o preskusih ali poročila o zanesljivosti?

O: Da. Za vsako proizvodno serijo lahko zagotovimo povzetek testiranih parametrov. Za večja naročila lahko izvedemo dodatna testiranja zanesljivosti, kot so temperaturni cikli, skladiščenje pri visoki temperaturi in izpostavljenost vlagi po dogovorjenih protokolih.

V: Ali je epoksi tesnilo vodoodporno?

O: Ne. Standardno epoksi tesnilo je odporno na vlago, vendar ni hermetično. Za aplikacije z visoko vlažnostjo, kondenzacijo ali neposrednim stikom z vodo je potrebna dodatna inkapsulacija ali ohišje po meri.

Kontaktna in inženirska podpora

Če želite zahtevati priporočilo ali vzorec, navedite naslednje podatke:

● Toplotna obremenitev, ki jo je treba odstraniti (W)

● Zahtevana temperatura hladne strani ali temperaturna razlika

● Razpon temperature okolja

● Razpoložljiv prostor za TEC in hladilnik

● Napajalna napetost je na voljo

● Predvidena letna količina

Naša ekipa inženirjev odgovori v enem delovnem dnevu. Nudimo vzorce za oceno pred velikimi naročili.
