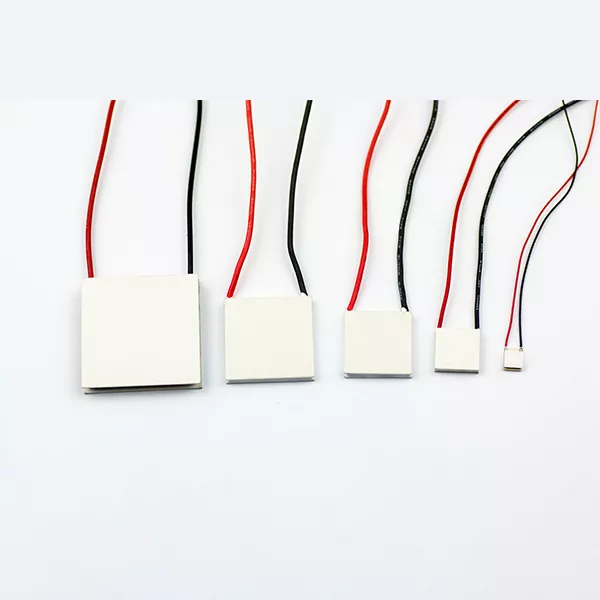

Splošni hladilniki TE s serijsko ali vzporedno povezavo za posebne aplikacije

Za aplikacije v komunikacijah z optičnimi vlakni, medicinski opremi, avtomobilski elektroniki, laboratorijskih instrumentih in drugih preciznih sistemih lahko izbira konfiguracije TEC neposredno vpliva na učinkovitost hlajenja in splošno učinkovitost sistema. X-Meritan podpira serijske, vzporedne in mešane serijsko-vzporedne konfiguracije, kot tudi prilagojene rešitve, razvite na podlagi risb strank, vzorcev in pogojev uporabe.

Prilagodljiva konfiguracija za kompleksno upravljanje toplote

Termoelektrični hladilni sistem nima vedno enomodulne rešitve. Ko se zahtevana hladilna zmogljivost poveča ali postaneta razpoložljiva oskrba z električno energijo in prostor za namestitev bolj zahtevna, bo morda moralo več hladilnikov TE sodelovati skupaj.

Način, kako so ti hladilniki razporejeni, postane pomemben del zasnove sistema.

Hladilnike X-Meritan General TE s serijsko ali vzporedno povezavo za posebne aplikacije je mogoče konfigurirati zaporedno ali vzporedno, kar inženirjem omogoča, da izberejo primerno razporeditev glede na zahtevano zmogljivost prenosa toplote, pogoje pretoka, padec tlaka in zmogljivost sistema. Za aplikacije z bolj zapletenimi zahtevami je možna tudi mešana konfiguracija.

Namesto da bi modul TEC obravnaval kot izolirano komponento, X-Meritan preučuje, kako hladilnik deluje znotraj celotnega sistema za upravljanje toplote.

Zaporedna ali vzporedna: katera konfiguracija je primernejša?

Razlika med serijsko in vzporedno konfiguracijo je v glavnem povezana s tem, kako hladilni sistem obravnava pretok in porazdeli toplotno obremenitev.

Konfiguracija serije

Pri serijski postavitvi gre hladilni medij skozi TE hladilnike enega za drugim. To ustvari relativno koncentrirano pretočno pot in lahko zagotovi večjo hitrost pretoka skozi hladilne kanale.

Ta konfiguracija je lahko uporabna, kadar ima aplikacija nadzorovan pretok in zahteva učinkovit prenos toplote znotraj kompaktnega sistema. Zaradi neprekinjenega toka je porazdelitev toka razmeroma enostavna.

Kompromis je padec tlaka. Ko je zaporedoma priključenih več hladilnikov, se skupni pretočni upor poveča. Pri sistemih, ki zahtevajo visok pretok, lahko to povzroči večje zahteve po črpanju in večjo porabo energije.

Vzporedna konfiguracija

Pri vzporedni ureditvi je tok razdeljen med več hladilnikov TE, namesto da bi šel skozi vsak hladilnik zaporedno.

To zmanjša pot pretoka vsake veje in lahko pomaga zmanjšati skupni padec tlaka. Zaradi tega je vzporedna konfiguracija še posebej uporabna, ko sistem zahteva večji pretok ali ko je zmanjšanje energije črpanja pomemben vidik.

Glavni izziv je porazdelitev toka. Če veje niso pravilno zasnovane, lahko različni hladilniki prejmejo različne stopnje pretoka, kar lahko vpliva na doslednost toplotne učinkovitosti.

Iz tega razloga izbira med serijskim in vzporednim ne bi smela temeljiti samo na hladilni zmogljivosti. Upoštevati je treba tudi hidravlične pogoje in celotno zasnovo sistema.

Primerjava serije in paralelnega TE hladilnika

Aplikacije

V komunikacijski opremi z optičnimi vlakni se lahko naši splošni hladilniki TE s serijsko ali vzporedno povezavo za posebne aplikacije uporabljajo tam, kjer je pomembna temperaturna stabilnost za optične komponente in naprave, povezane z laserjem. Pri teh sistemih so kompaktne dimenzije in natančen toplotni nadzor pogosto pomembnejši od običajne hladilne zmogljivosti.

Za medicinsko in industrijsko opremo lahko hlajenje TEC zagotovi lokaliziran nadzor temperature za temperaturno občutljive komponente in natančne instrumente. Možnost prilagajanja konfiguracije je še posebej uporabna, ko je razpoložljiv prostor za namestitev omejen.

Enako načelo velja za avtomobilsko elektroniko in opremo, povezano z LiDAR, kjer lahko elektronske in optične komponente potrebujejo stabilne delovne temperature znotraj kompaktnega sistema. Za laboratorijsko in raziskovalno opremo tehnologija TEC ponuja še en praktičen pristop k nadzorovanemu in lokaliziranemu upravljanju temperature.

Prilagojene serijsko-vzporedne rešitve TEC

Nekaterih sistemov za upravljanje toplote ni mogoče pravilno obravnavati s standardnim modulom TEC.

X-Meritan lahko dela na podlagi risb strank, vzorcev ali specifikacij uporabe, da oceni zahtevano konfiguracijo hladilnika TE. Odvisno od projekta lahko rešitev uporablja serijsko razporeditev, vzporedno razporeditev ali kombinacijo obeh.

Med razvojno stopnjo je mogoče skupaj upoštevati dejavnike, kot so hladilna zmogljivost, pogoji delovanja, dimenzije modulov, zahteve glede pretoka in omejitve namestitve. Ko je konfiguracija potrjena, se lahko izdelajo vzorci za oceno strank, preden se začne serijsko proizvodnjo.

Ta pristop je še posebej primeren za projekte OEM in proizvajalce opreme, ki razvijajo specializirane sisteme upravljanja toplote.

Pogosto zastavljena vprašanja

Kakšna je razlika med serijsko in vzporedno konfiguracijo hladilnika TE?

Serijska konfiguracija pošlje hladilni medij zaporedno skozi več hladilnikov TE, medtem ko vzporedna konfiguracija razdeli tok med različne hladilnike. Serijske ureditve lahko zagotovijo bolj koncentrirano pretočno pot, vendar lahko povzročijo večji padec tlaka. Vzporedne ureditve na splošno zmanjšajo upor pretoka, vendar zahtevajo ustrezno uravnoteženje pretoka.

Kdaj naj uporabim mešano serijsko-vzporedno konfiguracijo?

Mešana konfiguracija se lahko upošteva, ko mora sistem uravnotežiti zmogljivost prenosa toplote, pretok in padec tlaka. S kombiniranjem vzporednih in serijskih delov je mogoče celoten hladilni sistem natančneje prilagoditi zapletenim delovnim pogojem.

Ali lahko X-Meritan prilagodi TE hladilnike glede na risbe ali vzorce?

ja X-Meritan lahko razvije konfiguracije hladilnikov TE na podlagi risb strank, vzorcev in aplikacijskih zahtev, vključno s projekti, ki zahtevajo posebne dimenzije ali serijsko-vzporedne razporeditve.

Katere informacije so potrebne za izbiro konfiguracije TEC?

Zahteve za hlajenje, delovna temperatura, zahtevana temperaturna razlika, napetost, tok, pogoji pretoka, prostor za namestitev in pogoji odvajanja toplote so uporabna izhodišča. Podrobnejše informacije o aplikaciji omogočajo X-Meritanu, da natančneje oceni konfiguracijo.

Ali so ti hladilniki TE primerni za optično komunikacijsko opremo?

ja Termoelektrično hlajenje je primerno za aplikacije, ki zahtevajo lokaliziran in stabilen nadzor temperature optičnih in elektronskih komponent. Rešitve X-Meritana je mogoče prilagoditi specifičnim prostorskim in toplotnim zahtevam.
