Povzetek
Delovanje vsakega termoelektričnega hladilnika in generatorja je odvisno od kakovosti, doslednosti in združljivosti njegovih osnovnih materialov. Ta inženirski pregled preučuje temeljne lastnosti termoelektričnih polprevodnikov, glavne oblike v razsutem stanju, ki so na voljo za industrijsko predelavo, in izbirna merila, ki določajo, ali zasnova dosega stabilen nadzor temperature ali ne dosega svojih toplotnih ciljev. Posebna pozornost je namenjena ekstrudiranim profilom, rezinam z difuzijsko pregrado in integraciji lastnosti materiala s končnim obnašanjem naprave.
Kazalo
Razumevanje termoelektričnih materialov in Peltierjevega učinka
V središču vsakega polprevodniškega hladilnega sistema leži razred polprevodniških spojin, ki lahko pretvorijo električni tok neposredno v temperaturni gradient. Te spojine so funkcionalno jedro sodobnega toplotnega upravljanja, njihove lastnosti električnega in toplotnega transporta pa narekujejo hladilno zmogljivost, odzivno hitrost in porabo energije končne naprave. Brez skrbno zasnovanih materialov tudi najbolj izpopolnjena arhitektura modulov ne more zagotoviti stabilnega delovanja.
Kaj so termoelektrični materiali?
Termoelektrični materialiso polprevodniške snovi, ki kažejo Peltierjev učinek - pojav, kjer se toplota absorbira na enem stičišču in sprosti na drugem, ko enosmerni tok teče skozi vezje dveh različnih prevodnikov. Zlitine bizmutovega telurida ostajajo prevladujoča izbira za delovanje pri skoraj sobni temperaturi, saj ponujajo ravnotežje med električno prevodnostjo, toplotno izolacijo in sposobnostjo izdelave, ki še ni bilo izpodrinjeno v običajnih hladilnih aplikacijah.
Učinkovitost termoelektričnega materiala je običajno izražena z brezdimenzionalno vrednostjo ZT. Ta parameter združuje Seebeckov koeficient, električno prevodnost in toplotno prevodnost v en sam indikator delovanja. Višje vrednosti ZT pomenijo neposredno večjo hladilno moč na enoto vhodne električne energije, vendar mora praktična izbira materiala upoštevati tudi mehansko trdnost, toplotno stabilnost in združljivost s sistemi za metalizacijo.
Polprevodniki tipa P in N
Termoelektrična vezja zahtevajo dve komplementarni vrsti materiala. Polprevodniki tipa P prevajajo elektriko predvsem prek nosilcev pozitivnega naboja, medtem ko so materiali tipa N odvisni od nosilcev negativnega naboja. Ko so serijsko električno in vzporedno termično povezani, ti seznanjeni peleti ustvarijo temperaturno razliko, ki določa zmogljivost modula. Značilnosti vsake vrste je treba skrbno uskladiti – napetost, tok, temperaturno območje in obnašanje toplotnega raztezanja vplivajo na to, ali seznanjena zasnova doseže ciljno delovno točko.
Neusklajenost med lastnostmi tipa P in tipa N je pogost vir neučinkovitosti, ki se mu je mogoče izogniti. Če se en material hitreje razgradi pod termičnim kroženjem ali če se njegov električni upor sčasoma razlikuje, modul izgubi hladilno zmogljivost in lahko razvije lokalne vroče točke. Dobavitelji materialov se zato ne osredotočajo samo na zmogljivost posameznih peletov, temveč tudi na doslednost med serijami pri obeh vrstah nosilcev.
Ključne oblike v razsutem stanju za industrijsko predelavo
Termoelektrični materiali se redko uporabljajo v surovi obliki. Obdelujejo se v vmesne oblike, ki ustrezajo avtomatizirani montaži, natančnemu rezanju in metalizaciji. V industrijski ponudbi prevladujeta dve razsuti obliki: ekstrudirani profili in rezine z difuzijsko zaporo. Vsaka obravnava poseben nabor proizvodnih zahtev.

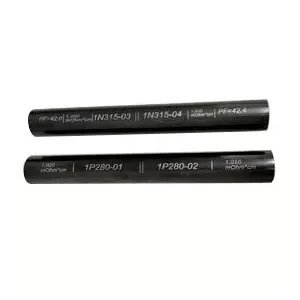

Ekstrudirani profili za velikoserijsko proizvodnjo
Ekstrudiranje proizvaja neprekinjene dolžine termoelektričnega materiala s fiksnim prečnim prerezom - kvadratne palice, okrogle palice ali prilagojene profile, ki se natančno ujemajo z predvideno geometrijo naprave. Ta oblika je še posebej dragocena, kadar velike količine za enkratno naročilo zahtevajo dimenzijsko doslednost in stabilno notranjo strukturo v celotni seriji.
Inženirji, ki nameravajo doma izvajati rezanje, brušenje, posnemanje robov, prevleko ali varjenje, imajo pogosto raje ekstrudiran material, ker njegova enakomerna zrnata struktura zmanjšuje tveganje krušenja ali razpok med mehansko obdelavo. Postopek iztiskanja prav tako omogoča prilagajanje dimenzij prečnega prereza in dolžin specifični zasnovi modula, s čimer se odpravijo odpadki, povezani z rezanjem prevelikih standardnih peletov.
- Neprekinjeni profili z nadzorovanimi dimenzijami in lastnostmi materiala
- Primeren za rezanje na majhne pelete glede na dimenzije modula
- Dosledna zmogljivost znotraj iste proizvodne serije
- Na voljo v sestavah tipa P in N za seznanjena vezja
Rezine z difuzijskimi pregradami
Tanke rezine, opremljene z difuzijsko pregradno plastjo, predstavljajo naprednejši vmesni produkt. Pregradna plast se uporablja za izboljšanje vmesnika med termoelektričnim materialom in poznejšimi sistemi za lepljenje ali metalizacijo. Brez te plasti lahko povišane temperature med spajkanjem povzročijo hitro medsebojno difuzijo med polprevodnikom in kontaktnimi kovinami, kar vodi do poslabšanja delovanja in morebitne okvare.
Rezine z difuzijsko pregrado so še posebej primerne za module, ki so izpostavljeni ponavljajočim se toplotnim ciklom. Aplikacije, kot so hladilne plošče, moduli za nadzor temperature in senzorska regulacija temperature, imajo koristi od izboljšane medfazne stabilnosti, ki jo zagotavljajo te rezine. Prav tako poenostavijo procesno okno za inženirje, ki nameravajo interno uporabiti metalizacijo na osnovi niklja, bakra ali spajkanja.
| Oblika materiala | Primarna prednost | Tipičen primer uporabe |
|---|---|---|
| Ekstrudirani profili | Visoka dimenzijska konsistenca v velikih serijah | Interno rezanje na pelete po meri |
| Rezine difuzijske pregrade | Vmesnik, pripravljen za povezavo, z zmanjšanim tveganjem reakcije | Moduli, ki zahtevajo ponavljajoče se toplotne cikle |
| Prečni prerezi po meri | Prilagojena geometrija za specifične dizajne naprav | Nestandardne arhitekture modulov |
| Ujemanje sklopov P/N | Uravnoteženo električno in toplotno obnašanje | Natančni sistemi za nadzor temperature |
Izbira pravega materiala za vašo aplikacijo
Izbira materiala se začne z dvema parametroma, o katerih se ni mogoče pogajati: pričakovano temperaturo vročega in hladnega spoja ter električnim delovnim oknom končne naprave. Ti dejavniki zožijo kandidatne materialne sisteme in definirajo korake obdelave, ki bodo potrebni v nadaljevanju.
Premisleki glede delovne temperature
Različni sistemi termoelektričnih materialov izkazujejo vrhunsko zmogljivost v različnih temperaturnih območjih. Sestava, optimizirana za hlajenje pri skoraj sobni temperaturi, lahko hitro izgubi učinkovitost, ko se vroča stran dvigne nad 80 °C, medtem ko lahko material, zasnovan za zmerne temperature, nudi slabo delovanje pri pogojih na hladni strani pod ničlo. Določitev dejanskih delovnih temperatur – ne le ciljne nastavitvene točke – je prvi korak k ustrezni izbiri materiala.
Električne zahteve
Napetost, tok, upor in disipacija moči vplivajo na lastnosti materiala. Material z visoko električno prevodnostjo zmanjša Jouleovo segrevanje, lahko pa ima tudi večjo toplotno prevodnost, ki deluje proti temperaturnemu gradientu. Optimalno ravnotežje je odvisno od geometrije modula, razpoložljivega napajanja in zahtevane hladilne zmogljivosti. Ujemanje upornosti materiala s pogonsko elektroniko je pogosto enako pomembno kot maksimiranje vrednosti.
Možnosti prilagajanja
Standardne materialne oblike ne ustrezajo vedno določeni arhitekturi toplotnega upravljanja. Ko kataloške dimenzije, sestava ali površinska obdelava ne ustrezajo, postanejo potrebne rešitve po meri. Prilagajanje lahko obravnava dimenzije materiala, ujemanje tipa P in N, prilagoditve sestave, električne lastnosti, obdelavo površine ali vmesnika, zahteve glede difuzijske pregrade in specifikacije rezanja ali obdelave.
- Dimenzije materiala in geometrija preseka
- Ujemanje transportnih lastnosti P-tipa in N-tipa
- Prilagoditev sestave za določena temperaturna območja
- Tarče električne upornosti in Seebeckovega koeficienta
- Priprava površine in obdelava vmesnika
- Specifikacija sloja difuzijske pregrade
- Zahteve za rezanje, brušenje in strojno obdelavo
Pokrajina uporabe v panogah
VsestranskostTermoelektrični materialije spodbudilo sprejetje v številnih panogah, od potrošniške elektronike do medicinske diagnostike in nadzora industrijskih procesov. Vsaka aplikacija nalaga lastne omejitve glede čistosti materiala, tolerance dimenzij in stabilnosti vmesnika.
Hlajenje polprevodnikov in natančen nadzor temperature
Hlajenje polprevodnikov ostaja največje področje uporabe. Laserske diode, optični sprejemniki in visoko zmogljivi procesorji imajo koristi od natančne regulacije temperature brez tresljajev, ki jo zagotavljajo termoelektrični moduli. Kakovost materiala neposredno vpliva na stabilnost valovne dolžine, doslednost izhodne moči in dolgoročno zanesljivost.
Hladilne plošče in moduli za nadzor temperature
Hladilne plošče, ki se uporabljajo v analitičnih instrumentih, medicinskih napravah in industrijski opremi, so odvisne od termoelektričnih materialov za vzdrževanje enakomerne površinske temperature. Moduli za nadzor temperature za termociklerje PCR na primer zahtevajo hitre stopnje segrevanja in hlajenja, ki so odvisne od nizke toplotne vztrajnosti in visoke električne prevodnosti – oboje je odvisno od materiala.
Regulacija temperature tipala
Natančni senzorji, vključno z infrardečimi detektorji in fotodiodami, pogosto zahtevajo stabilne delovne temperature, da ohranijo kalibracijo in razmerje med signalom in šumom. Termoelektrični materiali omogočajo kompaktno, lokalizirano regulacijo temperature brez obsežnosti in zapletenosti mehanskih hladilnih sistemov.
Proizvodnja električne energije malega obsega
Ko se čez termoelektrični material uporabi temperaturni gradient, Seebeckov učinek ustvarja električno energijo. To načelo podpira pridobivanje energije v majhnem obsegu v oddaljenih senzorjih, sistemih za rekuperacijo odpadne toplote in prenosnih virih energije. Iste lastnosti materiala, ki določajo učinkovitost hlajenja, določajo tudi učinkovitost proizvodnje električne energije, zaradi česar je izbira materiala enako kritična v obeh načinih.
Zakaj je integracija materiala in naprav pomembna
Samo specifikacije materiala ne zagotavljajo uspešne toplotne rešitve. Interakcija med materialom, sistemom za metalizacijo, spajkanimi spoji in keramičnim substratom določa, ali končni modul izpolnjuje svoje cilje glede zmogljivosti v tisočih delovnih urah.
Natančne proizvodne zmogljivosti
Izdelava termoelektričnih modulov, ki zagotavljajo dosledno delovanje, zahteva avtomatizirane postopke za tiskanje, reflow spajkanje, namakanje kositra, doziranje, tesnjenje, rezanje in strjevanje. Vsak korak vpliva na končno kakovost vmesnika in stanje notranje napetosti polprevodniških kroglic. Dobavitelji materialov, ki tudi izdelujejo module, lahko ocenijo svoje materiale v realnih pogojih sestavljanja, s čimer se zapre povratna zanka med razvojem materiala in zmogljivostjo naprave.
Tehnična podpora na podlagi aplikacij
Kataloške specifikacije zagotavljajo izhodišče, vendar pogoji delovanja v resničnem svetu - vključno z obremenitvijo hlajenja, temperaturo okolja, montažnim tlakom in pogonsko elektroniko - pogosto spremenijo optimalno izbiro materiala. Dobavitelji, ki upoštevajo te dejavnike, ko priporočajo materialno rešitev, pomagajo inženirjem, da se izognejo dragim prenovam in okvaram na terenu.
X-Meritanzdružuje razvoj materiala s proizvodnjo komponent, kar omogoča oceno učinkovitosti materiala glede na končno termoelektrično aplikacijo. Ta celostni pristop podpira tako standardno dobavo materiala kot rešitve po meri, ki temeljijo na risbah, prototipih ali specifikacijah uporabe.
Pogosto zastavljena vprašanja
Kako delujejo termoelektrični materiali?
Termoelektrični materiali uporabljajo Peltierjev učinek za ustvarjanje temperaturne razlike, ko električni tok prehaja skozi polprevodniške elemente tipa P in N. Njihove električne in toplotne transportne lastnosti neposredno vplivajo na hladilno zmogljivost, temperaturno stabilnost, odzivno hitrost in porabo energije končne termoelektrične naprave.
Kakšna je razlika med termoelektričnimi materiali tipa P in N?
Termoelektrični materiali tipa P in N imajo različne značilnosti nosilca naboja in se običajno uporabljajo v kombinaciji za oblikovanje termoelektričnih vezij. Njihove lastnosti morajo biti usklajene glede na zahtevano napetost, tok, temperaturno območje in zasnovo termoelektričnega hladilnika. Uravnoteženo združevanje zagotavlja stabilno delovanje in zmanjšuje lokalno segrevanje.
Ali ponujate storitve prilagajanja termoelektričnih materialov?
ja Velikosti po meri je mogoče ovrednotiti na podlagi risb, prototipov ali specifikacij aplikacije. Možnosti prilagajanja vključujejo prerez, dolžino, debelino, zahteve glede rezanja, sestavo materiala, električne lastnosti, površinsko obdelavo in specifikacije sloja difuzijske pregrade, odvisno od predvidene zasnove termoelektrične komponente.
Zakaj so difuzijske pregrade pomembne v termoelektričnih rezinah?
Difuzijske pregrade izboljšajo vmesnik med termoelektričnim materialom in veznim ali metalizacijskim sistemom. Brez pregradne plasti lahko povišane temperature med spajkanjem povzročijo hitro medsebojno difuzijo med polprevodnikom in kontaktnimi kovinami, kar povzroči poslabšanje delovanja in morebitno okvaro. Pregradne plasti so še posebej pomembne v modulih, ki so izpostavljeni ponavljajočim se toplotnim ciklom.
Ali je mogoče termoelektrične materiale uporabiti za proizvodnjo električne energije?
ja Ko se čez termoelektrični material uporabi temperaturni gradient, Seebeckov učinek ustvarja električno energijo. To načelo podpira pridobivanje energije v majhnem obsegu v oddaljenih senzorjih, sistemih za rekuperacijo odpadne toplote in prenosnih virih energije. Iste lastnosti materiala, ki določajo učinkovitost hlajenja, določajo tudi učinkovitost proizvodnje električne energije.
Kateri dejavniki določajo življenjsko dobo termoelektričnega materiala?
Amplituda toplotnega cikla, najvišja delovna temperatura, kakovost vmesnika in prisotnost vlage ali korozivnih plinov vplivajo na življenjsko dobo materiala. Dosledna kakovost serije, usklajene lastnosti P/N in stabilne difuzijske ovire zmanjšujejo tveganje prezgodnje razgradnje. Delovanje modula pri nižjih frakcijah toka in vzdrževanje stabilnih termičnih vmesnikov prav tako podaljša življenjsko dobo.
Od ekstrudiranih profilov za rezanje velikih količin do rezin z difuzijsko pregrado za napredno sestavljanje modulov, prava materialna podlaga določa, ali toplotna zasnova doseže stabilno, dolgoročno delovanje. Ne glede na to, ali zahteva zahteva hlajenje na skoraj sobno temperaturo, natančno regulacijo senzorjev ali proizvodnjo električne energije v majhnem obsegu, si izbira materiala zasluži enako inženirsko strogost kot arhitektura modulov.
Kontaktirajte nasza pogovor o vaših zahtevah glede termoelektričnega materiala
