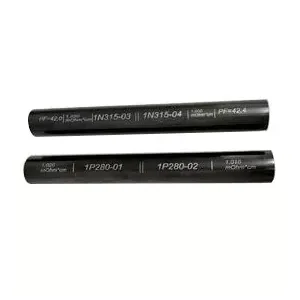

Ekstrudirani termoelektrični materiali

X-meritan izdeluje ekstrudirane termoelektrične materiale na osnovi trdnih raztopin Bi2Te3-Sb2Te3 za termoelektrične hladilne elemente, Peltier module in komponente za nadzor temperature.

Kaj so ekstrudirani termoelektrični materiali?

So polprevodniški materiali na osnovi Bi2Te3, obdelani s tehnologijo ekstrudiranja, da dobijo goste, drobnozrnate in teksturirane strukture.

V primerjavi s tradicionalnimi metodami priprave, ki temeljijo na taljenju, obdelava z ekstruzijo izboljša vezavo zrn s plastično deformacijo, izboljša učinkovitost mehanske obdelave in hkrati ohrani termoelektrične lastnosti.

Glavni materialni sistemi vključujejo:

● Termoelektrične zlitine Bi2Te3-Sb2Te3: Uporabljajo se za termoelektrične hladilne aplikacije pri sobni temperaturi.

● Termoelektrični materiali tipa N: v kombinaciji z materiali tipa P za oblikovanje termoelektričnih parov.

● Termoelektrični materiali tipa P: zagotavljajo komplementarne električne značilnosti v strukturah TEC.

Aplikacije vključujejo:

● Termoelektrični hladilni elementi: Polprevodniške komponente za Peltierjeve hladilne sisteme.

● Peltierjevi moduli: Hladilne naprave na osnovi termoelektričnih elementov.

● Micro TEC komponente: tanke termoelektrične strukture za kompaktno opremo.

● Večstopenjske strukture TEC: Slojevite hladilne strukture, ki zahtevajo dosledno delovanje elementov.

● Naprave za nadzor temperature: Komponente za sisteme toplotne regulacije.

Tehnične specifikacije

Lastnosti

Mehanske lastnosti

Mehanske lastnosti vplivajo na postopke rezanja, rezanja, redčenja in sestavljanja med proizvodnjo TEC. Obdelava z ekstruzijo izboljša intergranularno vez s plastično deformacijo in zmanjša strukturne napake med strojno obdelavo.

Trdnost materiala omogoča obdelavo termoelektričnih čipov do debeline do 0,2 mm.

Termoelektrična zmogljivost in električne lastnosti

Ključne značilnosti:

● Električna prevodnost: 870–1430 Ohm⁻¹cm⁻¹.

● Struktura materiala: Gosta in enotna notranja struktura.

● Usmerjenost teksture: Nadzorovana usmerjenost zrnatosti za skladnost elementov.

● Parameter termoelektrične zmogljivosti: doseže 2,9 × 10⁻³ pod vakuumskimi pogoji pri 25 °C.

Postopek iztiskanja v primerjavi s tradicionalnimi materiali za consko taljenje

Tradicionalni materiali za consko taljenje lahko dosežejo termoelektrične lastnosti, vendar imajo lahko omejitve med rezanjem in redčenjem zaradi lastnosti cepitve.

Zakaj se ekstrudirani termoelektrični materiali uporabljajo za proizvodnjo TEC?

Termoelektrične hladilne naprave zahtevajo uravnotežene električne, toplotne in mehanske lastnosti.

Ključne prednosti:

Ultra-tanka obdelava čipov

Zmogljivost tankih čipov: Mehanska trdnost podpira postopke rezanja in redčenja za termoelektrične čipe do 0,2 mm.

Doslednost elementov

Strukturna enotnost: Teksturirane strukture izboljšajo skladnost med termoelektričnimi elementi, ki se uporabljajo v večelementnih in večstopenjskih konfiguracijah TEC.

Stabilnost termičnega cikla

Struktura materiala: izboljšana vezava zrn pomaga ohranjati celovitost materiala med ponavljajočimi se cikli segrevanja in hlajenja.

Kompaktna zasnova hlajenja

Gosta struktura: Materialne strukture z visoko gostoto so primerne za kompaktne termoelektrične komponente.

Aplikacije

Micro TEC Proizvodnja

Optično komunikacijsko hlajenje: Uporablja se za tanke termoelektrične elemente v optičnih sprejemno-sprejemnih in laserskih sistemih za nadzor temperature.

Aplikacije:

● Hlajenje optičnega oddajnika: nadzor temperature optičnih komponent.

● Nadzor temperature laserske diode: Toplotna regulacija za laserske naprave.

● Komunikacijski moduli z vlakni: Kompaktne hladilne strukture.

Večstopenjski sklop TEC

Večplastne hladilne strukture: Uporabljajo se, kjer več termoelektričnih plasti zahteva dosledno delovanje.

Aplikacije:

● Zložene termoelektrične strukture: Večplastne TEC konfiguracije.

● Visoko natančen nadzor temperature: sistemi za toplotno regulacijo.

● Kompaktni hladilni sistemi: aplikacije za hlajenje z omejenim prostorom.

Industrijska proizvodnja TEC

Ekstrudirani ingoti velikega premera: uporabljajo se za večje termoelektrične hladilne komponente.

Aplikacije:

● Oprema za nadzor industrijske temperature: Lokalizirano upravljanje toplote.

● Elektronski hladilni sistemi: polprevodniški termični nadzor.

● Polprevodniška oprema: Natančno elektronsko hlajenje.

Medicinski in raziskovalni nadzor temperature

Komponente za natančno hlajenje: Uporabljajo se v medicinski opremi za hlajenje in laboratorijsko kontrolo temperature.

Aplikacije:

● Medicinski hladilni sistemi

● Laboratorijska oprema za nadzor temperature

● Raziskovalni instrumenti

Vrste materialov in termoelektrične aplikacije

Zmogljivost izdelave

X-meritan združuje termoelektrično pripravo materiala, ekstruzijsko obdelavo, obdelavo elementov in integracijo sestavljanja.

Proizvodni procesi:

● Priprava materiala: Priprava sestavkov termoelektričnih materialov.

● Obdelava z ekstruzijo: Tvorba gostih teksturiranih struktur.

● Obdelava elementov: Rezanje in oblikovanje termoelektričnih komponent.

● Električna povezava: Varjenje in obdelava povezav.

● Integracija montaže: Integracija termoelektričnih struktur.

● Preverjanje delovanja: Inšpekcija obdelanih komponent.

Proizvodna oprema:

● Peč za potapljanje kositra

● Stroj za vibriranje

● Varilni stroj

● Pečica

● Dozirni stroj

● Avtomatski stroj za tesnjenje

● Stroj za rezanje

● Stroj za strjevanje

● Oprema za ponovno spajkanje

● Popolnoma avtomatski tiskarski stroj

Ekstrudirani termoelektrični materiali X-meritan temeljijo na materialih Bi2Te3-Sb2Te3 z nadzorovanimi električnimi lastnostmi, gosto teksturirano strukturo in mehanskimi lastnostmi za proizvodnjo TEC.

Specifikacije vključujejo električno prevodnost 870–1430 Ohm⁻¹cm⁻¹, tlačno trdnost do 66 MPa, dimenzije ekstrudiranega ingota dolžine 120 mm / 240 mm in premera 25 mm / 30 mm / 35 mm ter zmogljivost obdelave tankih odrezkov do 0,2 mm.

Materiali se uporabljajo za proizvodnjo TEC, Peltierjevih modulov, hlajenje optičnih komunikacij, medicinski nadzor temperature in polprevodniške aplikacije za termično upravljanje.
