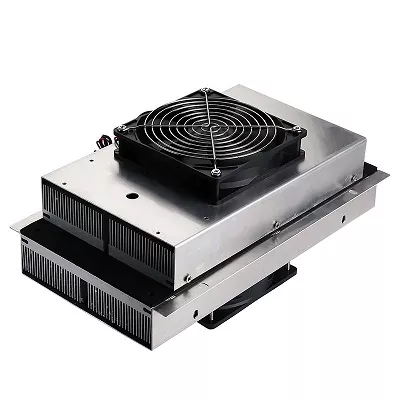

Termoelektrični hladilniki tekočina-tekočina

Termoelektrični hladilni sklopi tekočina-tekočina uporabljajo Peltierjev učinek TEC (termoelektrični hladilnik), pri čemer izmenjujejo toploto s hladnim in vročim koncem TEC prek dveh neodvisnih tekočinskih zank, s čimer dosežejo aktivno hlajenje ali segrevanje tekočega medija.

Če potrebujete takšne komponente, se obrnite na X-Meritan; zagotovili vam bomo prilagojeno zasnovo rešitev in storitve tehnične podpore.

Jedrne komponente

1. Termoelektrični hladilni čip (TEC modul): jedrni termoelektrični pretvorbeni element. Pri enosmernem toku se toplota absorbira na eni strani in sprosti na drugi.

2. Blok tekočine na hladni strani: Ciljna krožeča tekočina teče skozi to območje, prenaša toploto na hladno stran TEC in tako hladi tekočino.

3. Tekočinski blok vroče strani: Hladilna voda ali hladilna tekočina teče skozi to območje in odnaša toploto, ki jo ustvari vroča stran TEC, ter tako odvaja toploto sistema.

4. Toplotno prevodni medij in tesnilna struktura: Zagotavlja učinkovito toplotno prevodnost in preprečuje uhajanje tekočine.

Potek dela: Ciljna tekočina → Teče skozi blok tekočine na hladni strani → TEC absorbira toploto → Prenese se na blok tekočine na vroči strani → Hladilna voda odnaša toploto.

Zakaj uporabljati strukturo Liquid-to-Liquid?

1. Visoka učinkovitost prenosa toplote in gostota moči

Toplotna prevodnost tekočin je veliko višja od toplotne prevodnosti zraka: toplotna prevodnost vode je več kot 20-krat večja od zraka, njena specifična toplotna zmogljivost pa 4-krat večja od zraka.

Visok konvekcijski koeficient prenosa toplote: Ko tekočina teče skozi hladilnik tekočine, doseže zelo visoko učinkovitost prenosa toplote, kar zagotavlja nizek toplotni upor tako na vroči kot na hladni strani TEC, s čimer se doseže močan prenos toplote v majhni prostornini.

2. Nadzor temperature na mikro ravni

Enoten prenos toplote tekočine: tekoči medij se lahko tesno prilepi na mikrokanale v notranjosti hladilnika tekočine, kar odpravlja lokalizirana vroča mesta.

Temperaturna stabilnost: S pogonskim vezjem PID in visoko natančnim temperaturnim senzorjem lahko sistem tekočina-tekočina stabilizira izhodno temperaturo krožeče tekočine v območju ±0,01~0,1°C.

3. Izjemno tiho in izolirano okolje čistih prostorov

Okoljska izolacija: sistem Liquid-to-Liquid lahko vodi toploto skozi vodovodne cevi do glavnega vodno hlajenega obtočnega sistema v sosednji sobi ali na prostem za izpušne pline, s čimer doseže ničelne motnje zračnega toka in ničelno sekundarno onesnaženje s prahom. Brez tresljajev in malo hrupa: same komponente nimajo gibljivih mehanskih delov, kot so ventilatorji, kar odpravlja možnost mehanskih mikrovibracij.

4. Premagovanje omejitev visoke temperature

Sistem Liquid to Liquid lahko prisilno zniža temperaturo vroče površine TEC tako, da se poveže z zunanjim omrežjem tovarniške hladilne vode z nižjo temperaturo, s čimer ohranja veliko delovno temperaturno razliko.

Od tekočine do tekočine v primerjavi s tradicionalnim zračno hlajenim TEC

Parametri izdelka

Scenariji uporabe

Termoelektrični hladilni sklopi tekočina-tekočina se uporabljajo na industrijskih, medicinskih in znanstveno-raziskovalnih področjih, kjer se zahteva visoka temperaturna stabilnost in učinkovitost izmenjave toplote:

● Medicinsko in bioanalitično: natančen nadzor temperature tekočine v analizatorjih krvi, instrumentih za pomnoževanje genov PCR in opremi za dializo.

● Polprevodniška in laserska oprema: Nadzor temperature lokalnih tekočinskih hladilnih krogov v polprevodniških laserjih visoke moči in litografskih strojih.

● Industrijski analitski instrumenti: sistemi za hlajenje reagenta in vzorcev v kromatografih in masnih spektrometrih.

● Nova energija in laboratoriji: testiranje toplotnega upravljanja baterije in temperaturno nadzorovano kroženje tekočine v natančnih kemičnih reakcijskih procesih.

Storitve tehnične podpore X-Meritan

1. Oblikovanje in vrednotenje rešitve

X-Meritan bo natančno izračunal absorpcijo toplote, delovno temperaturno razliko ter napetostne in tokovne omejitve glede na uporabniško okolje stranke.

Nato zagotovimo splošne predloge za načrtovanje sistema toplotnega upravljanja, vključno z zračnim hlajenjem, hlajenjem s tekočino in prevodom toplotnih cevi.

2. Prilagojeni sekundarni razvoj

Podpiramo prilagojene strukturne in električne parametre na podlagi risb CAD ali fizičnih vzorcev, ki jih zagotovijo stranke. Nudimo izbirne storitve, kot so različni materiali za keramične podlage, nepravilne strukture, posebni vodi in zatesnitev proti vlagi.

3. Brezplačna izdelava prototipov in preverjanje testiranja

Po potrditvi rešitve bomo pred množično proizvodnjo poslali visoko natančne vzorce in vodili stranke pri optimizaciji toplotne odpornosti stika s hladno/vročo površino, nadzoru tlaka vgradnje in uglaševanju pogonskih signalov PWM.

4. Kakovost množične proizvodnje in garancija dostave

Z uporabo naših tovarniških popolnoma avtomatiziranih strojev za pobiranje in namestitev, strojev za utrjevanje, strojev za ponovno spajkanje, peči za pomakanje kositra in strojev za zapiranje zagotavljamo doslednost šarž.

Če izdelki ne izpolnjujejo standardov zaradi težav s kakovostjo proizvodnje, X-Meritan obljublja, da bo zagotovil polno odškodnino in zamenjavo.

pogosta vprašanja

V: Ali pretok tekočine vpliva na hladilno zmogljivost TEC?

O: Da. Stopnja pretoka tekočine vpliva na zmogljivost izmenjave toplote na hladni in vroči strani.

Če je pretok prenizek, toplota morda ne bo pravočasno odvedena; če je pretok previsok, je treba sočasno upoštevati tlak črpalke in porabo energije sistema.

Zato je treba pri izbiri modela pretok, vstopno temperaturo, izstopno temperaturo in toplotno obremenitev oceniti kot celoto.

V: Ali bo dolgotrajno delovanje povzročilo nabiranje vodnega kamna ali blokado znotraj blokov hladilnika tekočine?

O: Uporaba neobdelane vode iz pipe lahko povzroči nabiranje vodnega kamna ali biološko obraščanje v mikrokanalih. Priporočljiva je uporaba deionizirane vode ali krožne tekočine z ustrezno količino zaviralcev korozije in plesni.

Če pride do zmanjšanja učinkovitosti izmenjave toplote, lahko vodni krog redno izpirate in vzdržujete s šibko kislo čistilno raztopino.

V: Kakšno hladilno sredstvo uporabljajo termoelektrični hladilni sklopi tekočina-tekočina?

O: Priporočena je deionizirana voda ali vodna raztopina etilenglikola. Pomembne opombe:

1. Izogibajte se mešanju različnih kovin: Mešanje različnih kovin v tekočem hladilnem krogu lahko povzroči elektrokemično korozijo.

2. Preprečite puščanje tekočine: večina hladilnih tekočin je prevodnih; ko dolivate ali izpuščate hladilno tekočino, vedno odklopite napajanje.

3. Izolacija hladnega konca: Toplotni izmenjevalniki hladnega dela zahtevajo izolacijo, da se zmanjša tveganje kondenzacije.
