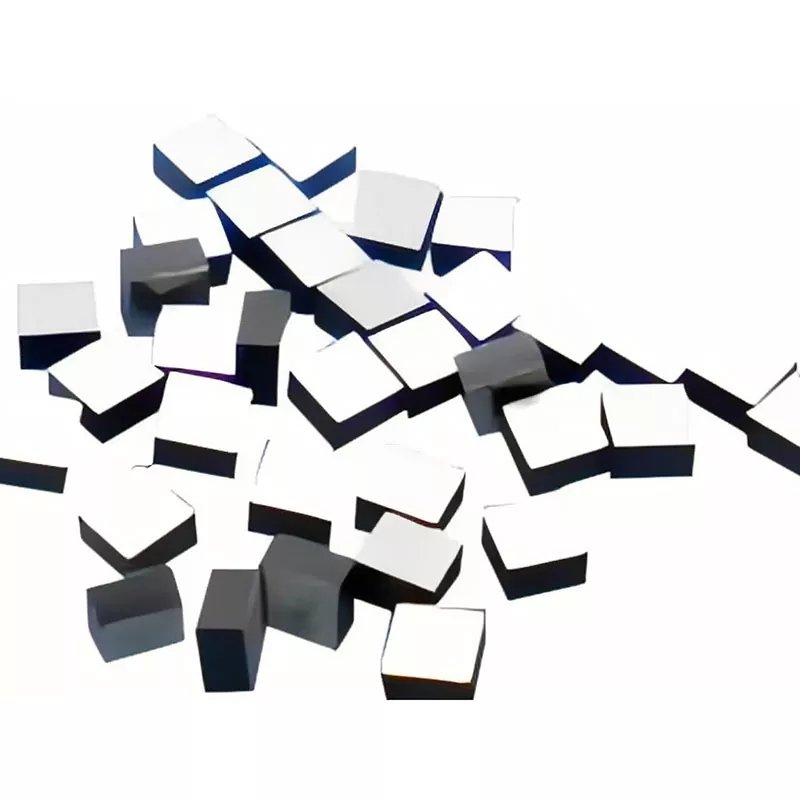

Visoko natančen NTC termistorski čip

Termistorji NTC uporabljajo karakteristiko negativnega temperaturnega koeficienta, kar pomeni, da se njihov upor spreminja s temperaturnimi spremembami. V zaznavalnem vezju se lahko sprememba upora pretvori v informacijo o temperaturi za spremljanje in nadzor.

Pri aplikacijah na čipu izbira R25, vrednosti B, tolerance upora, dimenzij čipa in strukture elektrode neposredno vpliva na ujemanje in sestavljanje vezja. R25 se nanaša na nazivni upor pri 25 °C, medtem ko vrednost B opisuje karakteristiko termistorja glede na temperaturo upora.

Visoko natančni NTC termistorski čip je namenjen aplikacijam, kjer je treba zaznavni element namestiti blizu temperaturno občutljive komponente, pri čemer mora biti zaseden prostor majhen.

Tehnični parametri

Naslednji modeli predstavljajo razpoložljive specifikacije izdelka. Električne vrednosti in dimenzije je treba izbrati glede na zahtevane značilnosti vezja in način sestavljanja.

Dodatni razpoložljivi obsegi

Majhna velikost

Visoko natančni NTC termistorski čip je na voljo v kompaktnih strukturah za aplikacije, kjer bi običajno pakirano temperaturno tipalo zavzelo preveč prostora. Izbrani modeli v trenutnem obsegu so majhni kot 0,45 × 0,45 mm, medtem ko je prilagojene dimenzije čipov mogoče oceniti iz risb ali vzorcev strank.

Struktura majhnega čipa je primerna za namestitev zaznavalnega elementa blizu optičnih, elektronskih ali drugih temperaturno občutljivih komponent. Končne dimenzije je treba potrditi glede na zahtevane električne lastnosti in postopek montaže.

Lepljenje žice

Čipu je mogoče priložiti pozlačene ali posrebrene elektrode za spajanje žice. Vezava zlate, aluminijaste in srebrne žice je lahko podprta glede na konfiguracijo elektrode in postopek sestavljanja.

Ta struktura je primerna za kompaktne hibridne module in druge sklope, kjer je treba termistor integrirati neposredno v območje zaznavanja. Zahteve glede materiala elektrode in vezave je mogoče potrditi med vrednotenjem vzorca.

NTC termistorji, ki jih je mogoče povezati z žico, se uporabljajo tudi v aplikacijah kompaktnih optičnih oddajnikov, kjer je zaznavni element nameščen blizu temperaturno občutljivih optičnih komponent.

Odpornost in B vrednost

Upornost in vrednost B je treba izbrati kot ujemajočo se kombinacijo in ne obravnavati kot popolnoma neodvisna parametra. Razpoložljivo območje upora je od 1kΩ do 1000kΩ, medtem ko je območje vrednosti B od 3200K do 4500K.

Pri načrtovanju vezja je treba skupaj upoštevati nazivni upor pri 25 °C, vrednost B, toleranco in zahtevano območje zaznavanja. Na voljo so standardne kombinacije, nestandardne zahteve pa je mogoče ovrednotiti glede na aplikacijo.

Vrednost B je običajno podana skupaj z referenčnim temperaturnim območjem, kot je B25/50 ali B25/85, zato je treba natančno definicijo pred kalibracijo vezja potrditi v ustrezni specifikaciji izdelka. Podatki o izdelkih komercialnih čipov NTC večjih proizvajalcev podobno določajo vrednosti R25 in B z določenimi referenčnimi temperaturami.

Toleranca odpornosti

Izbrani modeli so lahko opremljeni z možnostmi tolerance upora ±0,5 % in ±1 %. Ta specifikacija opisuje dovoljeno odstopanje vrednosti nominalne upornosti in se ne sme predstavljati kot skupna natančnost merjenja temperature.

Za temperaturno občutljiva vezja lahko toleranca upora, toleranca B-vrednosti, zasnova vezja, metoda umerjanja in delovni pogoji vplivajo na končni rezultat merjenja temperature. Zahtevano toleranco je zato treba izbrati glede na celoten sistem zaznavanja.

Toplotni odziv

Termična časovna konstanta naštetih modelov je ≤2 s ali ≤3 s, odvisno od strukture čipa in modela. Manjša termična časovna konstanta na splošno pomeni, da termistor hitreje doseže toplotno ravnovesje z okoliškimi pogoji.

Dejanski odziv v sestavljenem modulu je odvisen tudi od načina namestitve, toplotne sklopke, okoliških materialov in pretoka zraka. Zaradi tega je treba specifikacijo čipa oceniti skupaj z dejansko strukturo namestitve.

Aplikacije

Optična komunikacija

Visoko natančni termistorski čip NTC se lahko integrira v optične komunikacijske module in optične sprejemnike za spremljanje temperature. Njegova kompaktna struktura omogoča, da se zaznavni element postavi blizu temperaturno občutljivih optičnih komponent brez dodajanja običajnega paketa zunanjih senzorjev.

To je še posebej pomembno pri optičnih sklopih, kjer je razpoložljiv prostor za namestitev omejen in je treba temperaturne spremembe spremljati v bližini nadzorovane komponente. NTC termistorji, ki jih je mogoče povezati z žico, se posebej uporabljajo za zaznavanje temperature v oblikah optičnih oddajnikov.

Medicinska oprema

Kompaktne NTC čipe je mogoče integrirati v medicinske instrumente in laboratorijsko opremo, kjer mora biti element za zaznavanje temperature nameščen v omejenem območju namestitve. Različne vrednosti upora, vrednosti B in možnosti tolerance omogočajo, da se komponenta ujema z različnimi senzorskimi vezji.

Končno specifikacijo je treba izbrati glede na zahtevano temperaturno območje, značilnosti vezja, način namestitve in zahteve glede ustrezne opreme.

Avtomobilski radar

Avtomobilski radarski moduli vsebujejo kompaktne elektronske komponente, ki lahko med delovanjem zahtevajo nadzor temperature. Faktor majhne oblike NTC čipa omogoča integracijo zaznavanja temperature v elektronske sklope z visoko gostoto.

Za avtomobilske aplikacije je treba pred izbiro končnega modela potrditi zahtevano delovno temperaturo, karakteristike odpornosti, toleranco, mehansko strukturo in zahteve glede zanesljivosti.

Laboratorijska oprema

Čip se lahko uporablja tudi v laboratorijski in preskusni opremi, kjer je potreben kompakten element za zaznavanje temperature. Upornost in vrednost B je mogoče izbrati glede na senzorsko vezje, medtem ko je mogoče dimenzije čipa upoštevati skupaj z razpoložljivim prostorom za namestitev.

Za prototipno ali prilagojeno opremo lahko X-Meritan pred proizvodnjo oceni zahteve na podlagi risb ali vzorcev strank.

Prilagajanje

Električni parametri

Visoko natančen NTC termistorski čip je mogoče oceniti za prilagojene električne zahteve. Razpoložljive vrednosti upora pokrivajo 1kΩ do 1000kΩ, z vrednostmi B od 3200K do 4500K. Možnosti tolerance upora ±0,5 % in ±1 % so na voljo za izbrane specifikacije.

Ko zahtevajo model po meri, lahko stranke zagotovijo zahtevano vrednost R25, B, toleranco, pogoje delovanja in ciljno uporabo. Ti parametri pomagajo določiti, ali je mogoče uporabiti obstoječi model ali je treba ovrednotiti novo specifikacijo.

Dimenzije čipa

Dimenzije čipov se lahko ocenijo glede na razpoložljiv prostor za namestitev in postopek sestavljanja. Obstoječi modeli vključujejo kompaktne strukture, kot so 0,45 × 0,45 × 0,20 mm in 0,45 × 0,45 × 0,25 mm.

Za nestandardne dimenzije lahko X-Meritan pregleda risbe ali vzorce strank in potrdi dosegljivo strukturo skupaj z zahtevanimi električnimi parametri.

Možnosti elektrod

Možnosti pozlačenih ali posrebrenih elektrod so na voljo za različne zahteve vezave. Material elektrode je treba izbrati skupaj s predvidenim materialom žice in postopkom lepljenja.

Med razvojem vzorca je mogoče pred množično proizvodnjo preveriti strukturo elektrode, način lepljenja, dimenzije čipa in električne lastnosti.

Proizvodnja in podpora za vzorce

X-Meritan proizvaja materiale in komponente, povezane s polprevodniki, ter zagotavlja proizvodno podporo za prilagojene elektronske komponente. Razpoložljiva proizvodna oprema vključuje vibracijske stroje, varilne stroje, avtomatske pakirne stroje in opremo za natančno rezanje.

Za prilagojene NTC termistorske čipe je mogoče proizvodnjo oceniti na podlagi vzorcev ali risb strank. Pred masovno proizvodnjo je mogoče uporabiti stopnjo potrditve vzorca za preverjanje dimenzij, električnih parametrov, zahtev za elektrode in združljivosti sestavov.

Ta postopek daje strankam določeno točko, da preverijo izdelek glede na zahteve njihove aplikacije, preden izdajo večje proizvodno naročilo.

pogosta vprašanja

Katere vrednosti upora in B so na voljo?

Razpoložljivo območje upora je od 1kΩ do 1000kΩ, z vrednostmi B od 3200K do 4500K. Standardni modeli vključujejo vrednosti upora 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ in 100kΩ.

Kakšna toleranca odpornosti je na voljo?

Izbrane specifikacije so na voljo z ±0,5 % in ±1 % tolerance upora. Zahtevano toleranco je treba izbrati glede na tokokrog in zahteve za zaznavanje temperature.

Ali je mogoče čip povezati z žico?

ja Na voljo so pozlačene ali posrebrene elektrode. Vezavo zlate, aluminijaste in srebrne žice je mogoče oceniti glede na konfiguracijo elektrode in postopek sestavljanja.

Kakšna je najmanjša razpoložljiva velikost čipa?

Paleta izdelkov vključuje kompaktne modele, kot so 0,45 × 0,45 × 0,20 mm in 0,45 × 0,45 × 0,25 mm. Mere po meri je mogoče ovrednotiti iz risb ali vzorcev strank, pri čemer je končna velikost odvisna od zahtevanih električnih in konstrukcijskih specifikacij.

ja X-Meritan lahko oceni upor po meri, vrednost B, dimenzije, toleranco in zahteve za elektrode. Risbe ali vzorci strank se lahko uporabijo kot osnova za oceno izdelka in potrditev vzorca.

Kako naj izberem NTC termistorski čip?

Začnite z zahtevano odpornostjo pri 25 °C, vrednostjo B, območjem zaznavanja temperature, toleranco odpornosti, razpoložljivim prostorom za namestitev in načinom lepljenja. Za prilagojene aplikacije lahko zagotovitev zahtev za vezje, namestitvene risbe ali obstoječega vzorca pomaga določiti primerno specifikacijo.

O X-Meritanu

X-Meritan je proizvajalec s sedežem na Kitajskem, specializiran za materiale, komponente in izdelke za upravljanje toplote, povezane s polprevodniki. Njegove zmogljivosti zajemajo razvoj materialov, proizvodnjo komponent, proizvodnjo po meri in podporo aplikacijam.

Podjetje služi aplikacijam, vključno z optično komunikacijo, zaznavanjem, medicinsko opremo, avtomobilsko elektroniko in potrošniško elektroniko. Izdelki se dobavljajo v Evropo, Severno Ameriko, Južno Ameriko, jugovzhodno Azijo in druge mednarodne trge.

Za visokonatančni NTC termistorski čip X-Meritan zagotavlja podporo od izbire specifikacij in vrednotenja vzorcev do proizvodnje po meri. Stranke lahko predložijo risbe, vzorce ali električne zahteve za tehnično oceno pred proizvodnjo
